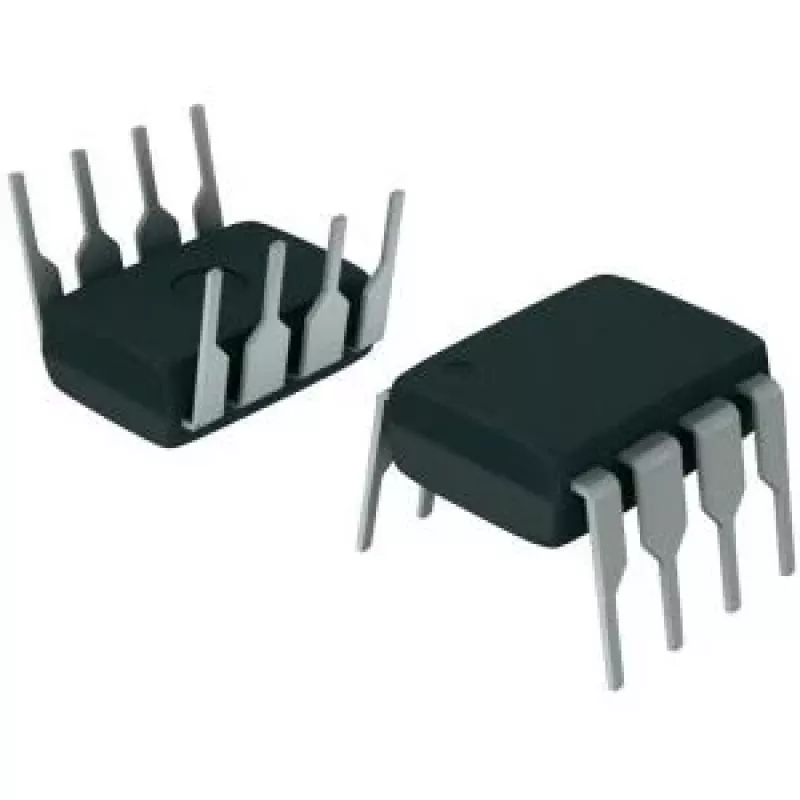

Operatsioonivõimendi Texas Instruments OPA703PA PDIP-8 madala müratasemega täppis-lineaarne IC

TEXAS INSTRUMENTS OPA703PA on ühe toitega operatsioonivõimendi PDIP-8 korpuses, mis on loodud täppis-lineaarse signaalitöötluse jaoks. See pakub madalat sisendmüra ja täpset võimendusjõudlust kompaktsetele plaadidisainidele, mis nõuavad DIP-monteeringut. See toetab levinud analoogülesandeid nagu võimendusastmed, aktiivfiltrid ja signaali konditsioneerimine, kus madal müra ja stabiilne lineaarne reaktsioon on olulised.

Eelised

Võimendi tagab madala sisendmüra ja täppis-lineaarsuse kogu töövahemikus, võimaldades puhtamat signaalivõimendust tundlikes ahelates. Selle PDIP-8 läbiva avaga korpus lihtsustab prototüüpimist ja asendamist vanematel plaatidel. Ühe toitega töö ning prognoositavad nihke- ja triivinõuded vähendavad keeruka eelpingestuse vajadust, samas kui seadme ribalaius ja avatud ahela võimendus tagavad usaldusväärse jõudluse mõõduka sagedusega rakendustes.

Sobiv kasutada

• Anduriliidesed ja muunduri signaali konditsioneerimine
• Täppis-võimendusastmed ja puhvervõimendid
• Aktiivne filtreerimine heli- ja mõõteahelates
• Prototüüpplaadid ja läbiva avaga hobiprojektid

Peamised spetsifikatsioonid

• Korpuse tüüp: PDIP-8 läbiva avaga
• Toitekonfiguratsioon: ühe toitega töö
• Madal sisendmüra, optimeeritud täppisrakenduste jaoks
• Täppis-lineaarne võimendus madala nihke ja triiviga
• Sobiv ribalaius üldotstarbeliseks analoogsignaali töötlemiseks

Kasutamine

Paigaldage PDIP-8 võimendi ühilduvasse soklisse või jootke see läbiva avaga PCB-jalajälge, järgides ühe op-amp-korpuse standardset pinouti. Varustage soovitatud ühe toite pinge ja korraliku blokeerimisega toiteviikudel, et minimeerida müra. Seadistage võimendi soovitud topoloogias – mitteinverteerivas, inverteerivas, puhver- või aktiivfiltri režiimis – kasutades väliseid takisteid ja kondensaatoreid, mis valitakse võimenduse ja ribalaiuse seadmiseks vastavalt teie ahela nõuetele. Järgige levinud analoogpaigutuse tavasid: hoidke signaalijäljed lühikesed, asetage lahtisidestuskondensaatorid toiteviikude lähedale ja suunake tundlikud sisendid digitaalliinidest eemale.

Soovitused
