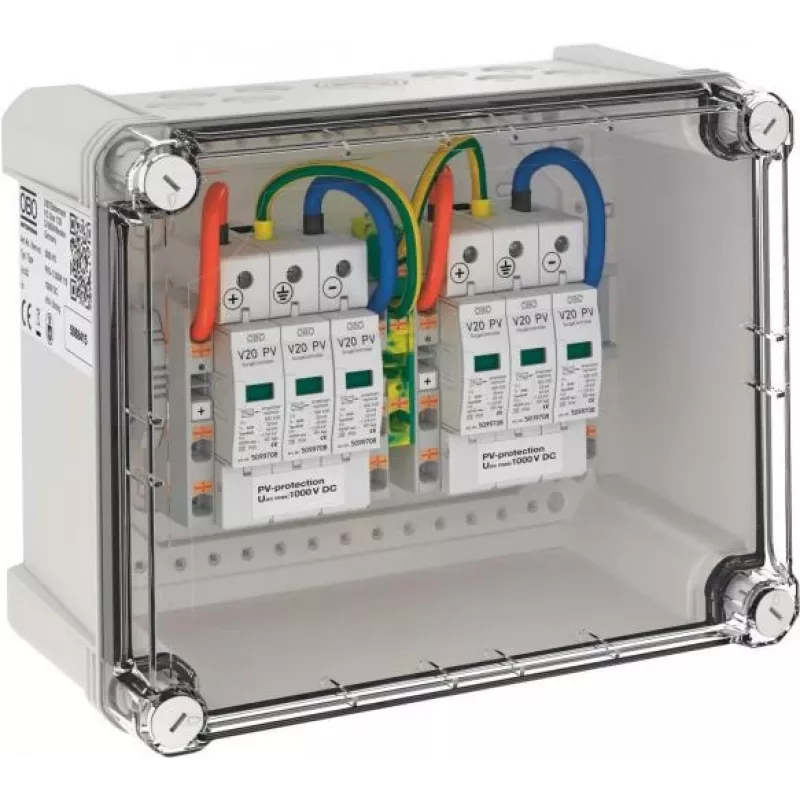

OBO PVG-C1000K 110 PV generaatori ühenduskarp 2x1 string 1000V DC IP65

Fotogalvaanilised (PV) paigaldised nõuavad usaldusväärset, ohutut ja tõhusat päikesestringide ühendamist inverteritega. OBO PVG-C1000K 110 generaatori ühenduskarp lahendab selle, pakkudes robustset, eeljuhtmestatud korpust, mis koondab kaks PV-stringi ja suunab need kahele keskse inverteri MPP-jälgijale. See välistab keeruka välijuhtmestuse, vähendab paigaldusaega ja parandab süsteemi kaitset integreeritud ülepingekaitsmete ja alalisvoolu lahklülitiga.

Kellele see on mõeldud

See ühenduskarp on ideaalne päikesepaneelide paigaldajatele, EPC-töövõtjatele ja süsteemiintegraatoritele, kes tegelevad elamu-, äri- või tööstuslike PV-süsteemidega kuni 1000 V DC. See sobib projektidesse, kus tuleb kombineerida kaks stringi ja ühendada need kahe MPP-jälgijaga inverteriga, tagades vastavuse ohutusstandarditele ja pikaajalise töökindluse.

Peamised omadused

• Eeljuhtmestatud 2 PV-stringi ja 2 MPP-jälgija jaoks
• Integreeritud Type 2 DC ülepingekaitse (3-pooluseline stringi kohta)
• Sisseehitatud 2-pooluseline DC lahklüliti stringi kohta (nimivool 30 A)
• IP65 ilmastikukindel korpus UV-kindla polükarbonaadist kestaga
• MC4-pistikud kiireks ja tööriistavabaks paigalduseks
• Maksimaalne süsteemipinge 1000 V DC, kogu sisendvool 30 A

Tehnilised andmed

• Toote tüüp: Fotogalvaanilise (PV) generaatori ühenduskarp
• PV-stringide arv: 2
• Toetatud MPP-jälgijate arv: 2
• Maks. süsteemipinge (Uoc max): 1000 V DC
• Maks. sisendvool stringi kohta (Isc max): 15 A
• Maks. kogu sisendvool: 30 A
• Ülepingekaitse seade: Type 2 DC ülepingepiirik, 3-pooluseline stringi kohta (+/GND/-)
• Nimitühjendusvool (In): 20 kA (8/20 µs)
• Maks. tühjendusvool (Imax): 40 kA (8/20 µs)
• Lühisvoolu nimiväärtus (Isccr): 10 kA
• Integreeritud DC lahklüliti: Jah, 2-pooluseline stringi kohta
• DC-lüliti nimivool: 30 A
• Kaitseklass: IP65
• Korpuse materjal: UV-kindel polükarbonaat (PC)
• Sisendi ühenduse tüüp: MC4-pistikud
• Väljundi ühenduse tüüp: MC4-pistikud
• Töötemperatuuri vahemik: -25°C kuni +60°C
• Paigaldusviis: Seinale paigaldatav

Näpunäited

Veenduge, et kaablite ristlõige vastab kohalikele eeskirjadele ja stringi maksimaalsele voolule 15 A. Paigaldage karp varjulisse ja ligipääsetavasse kohta, et pikendada komponentide eluiga. Kasutage integreeritud DC lahklülitit ohutuks hoolduseks ja hädaolukorras lahtiühendamiseks. Kontrollige regulaarselt ülepingekaitse mooduleid ja vahetage need välja, kui olekuindikaator näitab riket.
