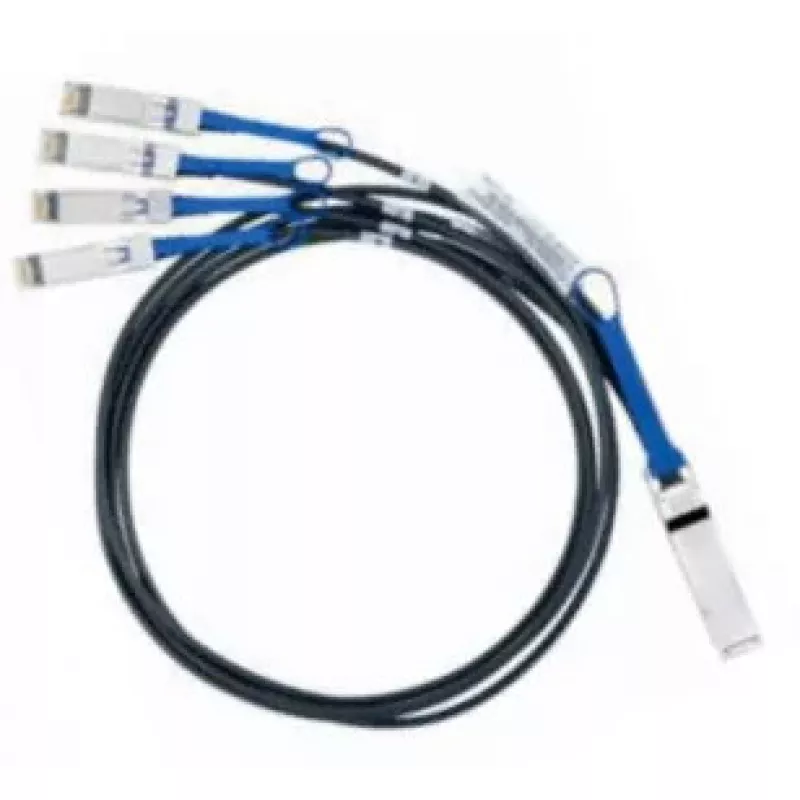

Nvidia MC2609130-001 InfiniBand/kiudoptiline kaabel 1 m QSFP 4x SFP+ Must

Nvidia MC2609130-001 InfiniBand/kiudoptiline kaabel 1 m QSFP 4x SFP+ Must, tootja MELLANOX, on lühimaaga ühenduskaabel, mis on konstrueeritud suure tihedusega serveri- ja kommutaatorikeskkondade jaoks. See 1 meetri pikkune kaabel lõpeb ühes otsas QSFP-pistikuga ja teises otsas nelja SFP+-liidesega, võimaldades otseühendust QSFP-portide ja mitme SFP+-pordi vahel. See on mõeldud väikese latentsusajaga, suure ribalaiusega ühenduste jaoks, mida tavaliselt kasutatakse andmekeskustes, võrguriiulites ja arvutusklastrites.

Eelised

See kaabel pakub kompaktset, tehases lõpetatud lahendust, mis vähendab pistikupesade segadust ja lihtsustab kaabeldust kitsastes kohtades. See toetab koondatud kiireid ühendusi, säilitades samal ajal signaali terviklikkuse 1 m pikkusel vahemaal. QSFP 4x SFP+ seadistus võimaldab paindlikku pordi teisendamist ilma aktiivelektroonikat vajamata, pakkudes etteaimatavat latentsust ja võimsusomadusi latentsustundlike töökoormuste jaoks.

Sobib

• QSFP-portide ühendamiseks mitme SFP+-pordiga riiuliserverites ja -kommutaatorites
• Suure ribalaiusega ühenduste jaoks andmekeskuse rack-top ja spine-leaf arhitektuurides
• Arvutusklastrite ja suure jõudlusega arvutuskeskkondade (HPC) jaoks
• Salvestusvõrkude ja SAN-ühenduste jaoks, mis nõuavad lühimaakiudühendusi

Peamised spetsifikatsioonid

• Kaabli pikkus: 1 m
• Pistiku tüüp (üks ots): QSFP
• Pistiku tüüp (teine ots): 4 × SFP+
• Funktsioon: InfiniBand / kiudoptiline kiire ühendus
• Värv: Must
• Mõeldud kasutamiseks: lühimaaline andmekeskuse kaabeldus

Kasutusjuhend

Paigaldage kaabel, sisestades QSFP-pistiku vastavasse QSFP-porti ja joondage neli SFP+-pistikut siht-SFP+-portidega. Veenduge, et pistikud on täielikult paigas ja kinnitusriivid (kui olemas) kinnitavad ühenduse. Kontrollige ühendatud seadmetel lingi olekut ning kinnitage õige kiirus ja radade kaardistus vastavalt hosti ja kommutaatori dokumentatsioonile. Suunake kaabel nii, et minimeerida teravaid painutusi ja vältida mehaanilist pinget pistikuotstele.

Soovitused

Käsitsege kaablit pistiku korpustest, kui ühendate või lahutate, et vältida kiu ja kontaktide pinget. Hoidke 1 m kaablit vaba tihedatest silmustest ja järgige soovitatud painderaadiusi. Kasutage püsivara ja draiveri versioone, mis ühilduvad QSFP-SFP+ jaotusseadistustega, ning kontrollige, kas tootmise võrguteenustesse integreerimisel on viidatud müüjate ühilduvusloendeid.
