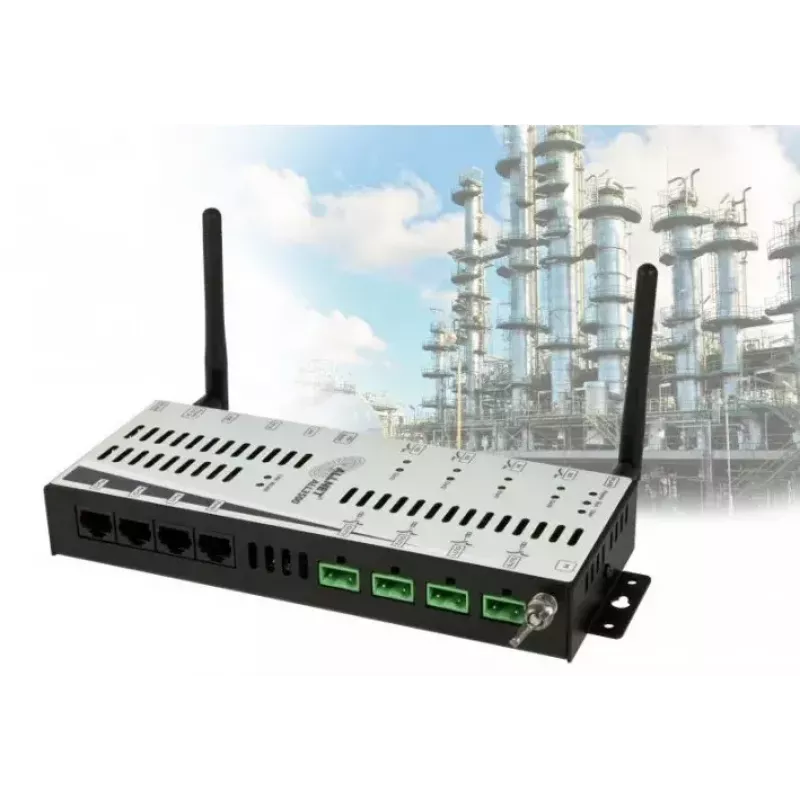

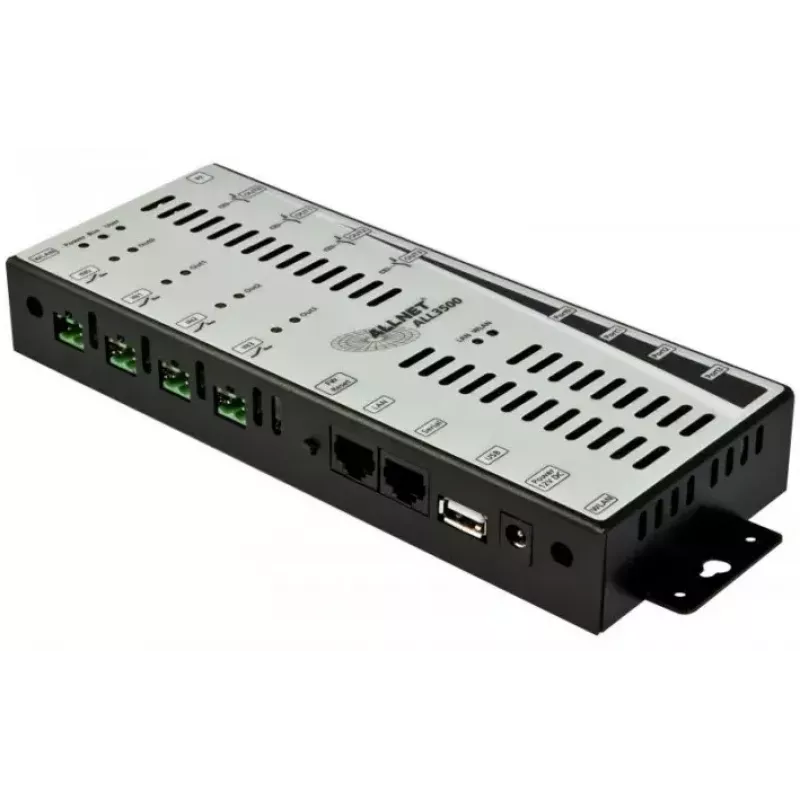

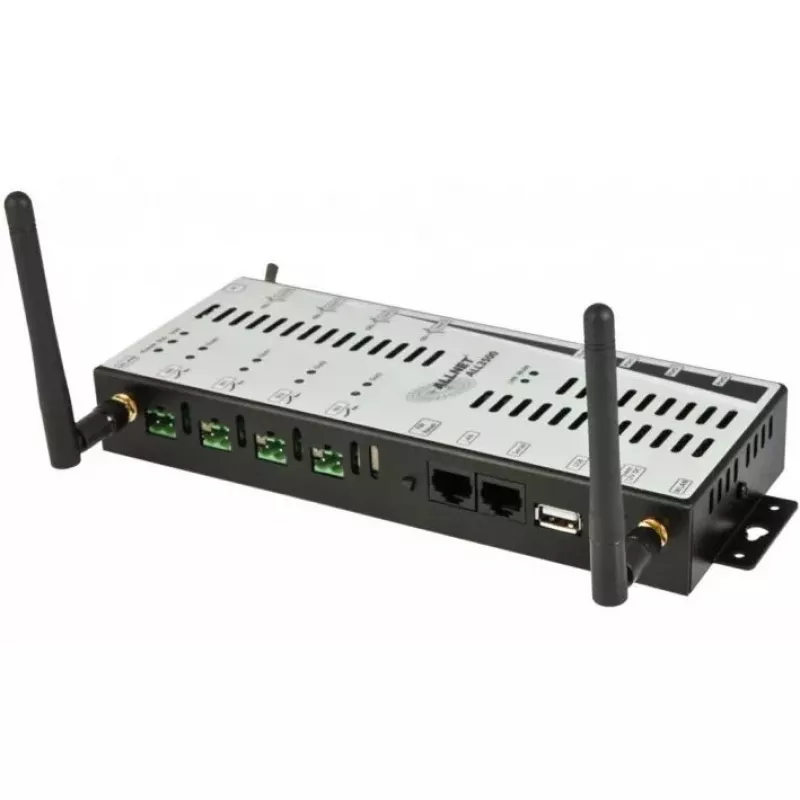

Nutika kodu keskjuhtimisseade ALLNET ALL3500

ALLNET ALL3500 nutika kodu keskjuhtimisseade on algtaseme platvorm koduautomaatika jaoks, mis ühendab juhtmega ja juhtmevaba ühenduvuse GNU/Linuxil põhineva püsivaraga. ALL5002 protsessoriplaadil põhinev ALL3500 toetab täiendavate ALLNET-moodulite integreerimist ALL3000/4000/5000 seeriast ning pakub veebi- ja XML-liideseid kaugjuurdepääsuks, seadistamiseks ja integreerimiseks kõrgema taseme süsteemidesse.

Eelised

Seade pakub kompaktset ja kulutõhusat disaini nelja releeväljundi, nelja anduri/täituripordi ja nelja kontaktsisendiga. See toetab juurdepääsu Etherneti ja sisseehitatud Wi‑Fi kaudu ning sisaldab XML-liidest automatiseeritud andmete hankimiseks ja juhtimiseks. Moodulid ühendatakse I2C-sarnase siini kaudu, kasutades standardseid RJ45/Cat5 kaableid kuni 100 m ulatuses, toide antakse protsessoriplaadilt. USB-port võimaldab väliste raadiotehnoloogiate, nagu Plugwise ja EnOcean, integreerimist.

Sobib

• Temperatuuri ja niiskuse jälgimine HACCP ja häirestsenaariumides
• Ruumikliima juhtimine kütte ja niisutuse kontrolliga
• Gaasi-, üleujutus- või suitsuanduri tuvastamine ja automatiseeritud reageerimine
• Ajapõhine ja niiskusest sõltuv aia niisutamine
• Tarbimisel põhinev juhtimine väliste võimsusmõõturite abil (nt ALL4950)
• Integreerimine SNMP- või XML-põhistesse seiresüsteemidesse

Peamised spetsifikatsioonid

• Mudel: ALLNET ALL3500
• Protsessoriplaat: ALL5002, GNU/Linux püsivara
• Võrk: Fast Ethernet, Wi‑Fi 802.11b/g/n
• Liidesed: 4 releeväljundit, 4 anduri/täituriporti, 4 kontaktsisendit, USB, XML-liides
• Kaablid: RJ45/Cat5 (I2C-sarnane siin) kuni 100 m mooduli kohta
• Toide: Sisend 100–240 V, maksimaalne tarbimine 5 W (vastavalt toote andmetele)
• Mõõtmed (L×S×K): 220,4 × 80 × 30 mm (metallkorpus)
• Sertifikaadid: RoHS-iga vastavuses

Kasutamine

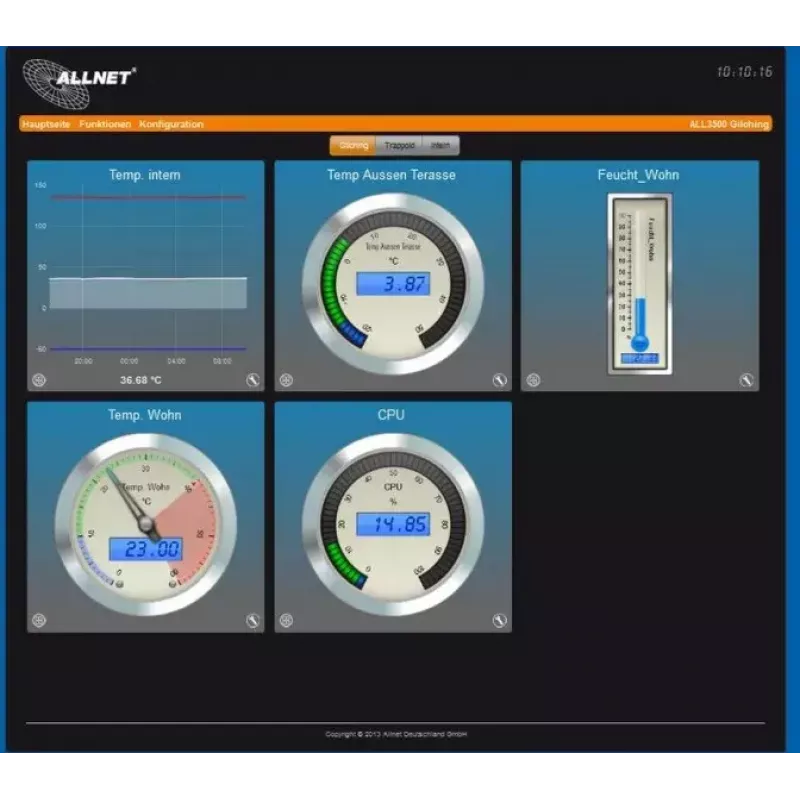

Paigaldage ALL3500 võrguühendusega asukohta ja ühendage see oma kohtvõrku Etherneti kaudu või kasutage sisseehitatud Wi‑Fi-d. Ühendage andurid, täiturid või moodulid nelja anduriporti ja juhtige kõik välised moodulid standardsete RJ45/Cat5 kaablitega (kuni 100 m). Kasutage veebiliidest väärtuste lugemiseks, seadete seadistamiseks ja releede käsitsi või ajakava järgi käitamiseks. Automatiseeritud integreerimiseks kasutage XML-liidest mõõteandmete toomiseks ja juhtimiskäskude saatmiseks välisest tarkvarast või seiresüsteemidest.

Soovitused

Paigutage keskseade kuiva, ventileeritavasse kohta, kus on stabiilne võrguühendus. Kasutage moodulite ühendamiseks kvaliteetseid Cat5/Cat5e kaableid ja veenduge, et moodulid asetsevad 100 m kaablipiirangu ulatuses. Juhtmeta andurite integreerimisel USB kaudu kinnitage ühilduvust (toetatud näited: Plugwise, EnOcean) ja hoidke püsivara turvalisuse ning koostalitlusvõime tagamiseks ajakohasena.
