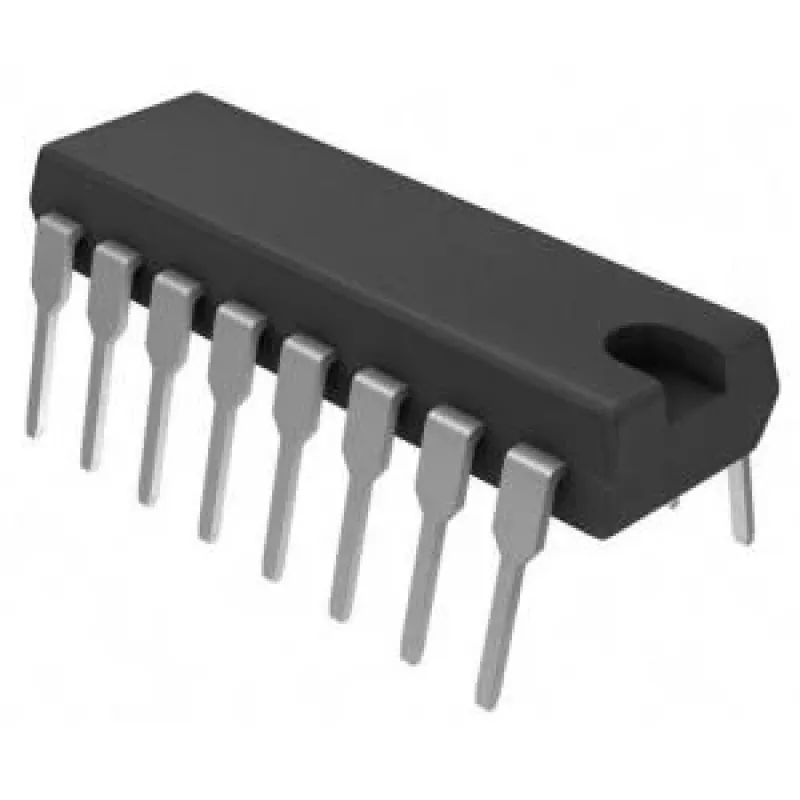

Multipleksori IC Texas Instruments MPC508AP PDIP-16

Texas Instruments MPC508AP on multipleksoriliidese integraallülitus PDIP-16 korpuses. See DIP-16 multipleksor, mis on mõeldud signaalide marsruutimiseks ja valimiseks elektroonikasüsteemides, sobib prototüüpimiseks läbiva montaažiga trükkplaatidel ja kasutamiseks asendusena vanemates seadmetes. Seade toetab nii analoog- kui ka digitaalsignaalide ümberlülitamist, kui nõutakse kompaktset, tööstusstandardset kaherealist korpust.

Eelised

PDIP-16 vormitegur lihtsustab monteerimist makettplaatidel ja perfplaatidel ning hõlbustab käsitsi jootmist ja pesastamist kiireks vahetamiseks. Integreeritud multipleksor vähendab vajadust diskreetsete lülituskomponentide järele, säästes trükiplaadi pinda ja lihtsustades skeemi disaini. Ühilduvus tüüpiliste loogikatasemetega muudab seadme mitmekülgseks juhtimis- ja testimisrakendustes.

Peamised spetsifikatsioonid

• Korpus: PDIP-16 (läbiva montaažiga kaherealine korpus)
• Funktsioon: multipleksoriliides signaali marsruutimiseks ja kanalivalikuks
• Signaali tüüp: sobib analoog- ja digitaalsignaalidele
• Viikude arv: 16 viiku sisend/väljund- ja juhtühendusteks
• Montaažistiil: läbiv montaaž makettplaadi ja perfplaadi ühilduvuseks

Kasutamine

Integreerige PDIP-16 multipleksor oma skeemi, sisestades selle sobivasse pessa või jootes läbiva montaažiga trükkplaadile, järgides standardset viikude orientatsiooni. Ühendage juhtliinid valikusisenditega ja suunake allika- ja sihtsignaalid multipleksori sisend/väljundviikudesse vastavalt oma skeemile. Veenduge, et toitepinge ja signaali referentsitasemed vastavad seadme nõutud töötingimustele, ning jälgige õiget toitesisselülitamise järjestust, kui see on asjakohane.

Soovitused

Usaldusväärseks tööks kasutage korralikku pesa, kui ootate sagedast vahetamist või ümberkonfigureerimist. Kontrollige signaalipingete vahemikke ja lisage toiteviikudele lahutus-kondensaatorid müra minimeerimiseks. Vanemate seadmete asendamisel kontrollige viikude ühilduvust ja vajadusel tõmbetakisteid või -alla tõmbetakisteid juhtliinidel.
