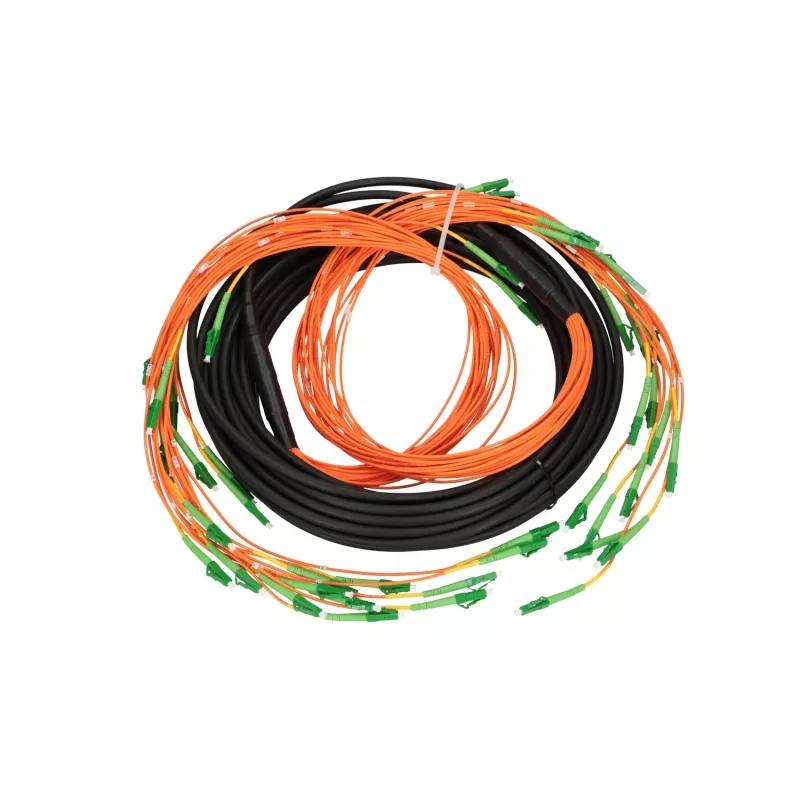

Multipatch-kaabel Extralink LC/APC-LC/APC SM 24F 18M Cascade 90cm

Extralink LC/APC-LC/APC SM 24F 18M Cascade 90cm multipatch-kaabel on mitmekiuline ühemoodiline patch-juhe, mis on loodud tiheda kiudühenduvuse jaoks andmekeskustes, telekommunikatsiooniruumides ja struktureeritud kaabelduskeskkondades. See 24-kiuline kaabel ühendab mõlemas otsas LC/APC-pistikuid ja lühikest 90 cm murdumispikkust, mis on mõeldud kaskaadpaigaldisteks; konstruktsioon toetab usaldusväärseid madala kao ühendusi riiulitevahelisteks ja paneelidevahelisteks ühendusteks. Väliskest on UV-kindel, mis võimaldab kasutada nii sise- kui ka kaitstud välistingimustes, säilitades samal ajal optilise jõudluse.

Eelised

See multipatch-kaabel pakub kompaktset lahendust mitmele paralleelsele kiudliinile, vähendades kaabliummistust ja lihtsustades kaablihaldust riiulites ja patch-paneelides. Kaskaadmurdumisvõimalus võimaldab astmelisi pistikupikkusi, et need vastaksid konkreetsetele paneelide paigutustele, parandades juurdepääsu ja vähendades pistikute pinget. Ühemoodiline kiudude disain ja APC-pistikud aitavad säilitada madalat tagasipeegeldust ja stabiilset signaaliedastust üle liinide.

Sobib

• Patch-paneelide ühendamiseks külgnevates riiulites või ruumides
• Kaskaadliinide jaoks andmekeskuste kappides ja telekommunikatsioonikorpustes
• Struktureeritud kaabelduse magistraalliinidele, mis vajavad mitut paralleelset ühemoodilist liini
• Ajutisteks või püsivateks kiudliini ristühenduspaigaldisteks

Peamised spetsifikatsioonid

• Kiu tüüp: ühemoodiline (SM)
• Kiudude arv: 24
• Pistikute tüübid: LC/APC kuni LC/APC
• Kaskaadmurdumine lühima segmendi ca 90 cm-ga pistikute ligipääsuks
• Mitmekiulise koostu kogupikkus: 18 m
• Väliskest: UV-kindel sise- ja kaitstud välistingimustes kasutamiseks
• Disain: mitmekiuline kaabel üksikute kiudude terminaalidega paralleelseteks ühendusteks

Kasutamine

Suunake multipatch-kaabel läbi kavandatud raja, hoides painderaadiused üle ühemoodilise kiu jaoks soovitatud miinimumi. Valige kaskaad- või otsemurdumise orientatsioon vastavalt oma patch-paneeli paigutusele ja kinnitage kaabel riiuli või paneeli tõmbekoormuse leevenduspunktidesse. Ühendage LC/APC-pistikud vastavatesse APC-portidesse patch-paneelidel või seadmetel, tagades õige joondamise ja puhtad pistiku otsapinnad väikese sisestuskao hoidmiseks. Pikkade paigaldiste korral kontrollige pärast terminali ühendamist jätkuvust ja optilist kadu sobivate testimisseadmetega.

Soovitused

Enne paigaldamist kontrollige ja vajadusel puhastage kõik pistiku otsapinnad heakskiidetud kiudude puhastusvahenditega. Vältige kaabli järske painutusi või muljumist; hoidke marsruutimisel ja paneelidesse paigutamisel soovitatud painderaadiust. Kasutage kaskaadmurdumisvõimalust seal, kus astmeline pistikute ligipääs vähendab ummistust, ja kinnitage koost tõmbekoormuse leevenduspunktidesse, et vältida pistikute liikumist. Kui on oodata kokkupuudet välistingimustega, paigaldage kaabel kaitstud torudesse või rennidesse, et säilitada UV-kindlat väliskest.
