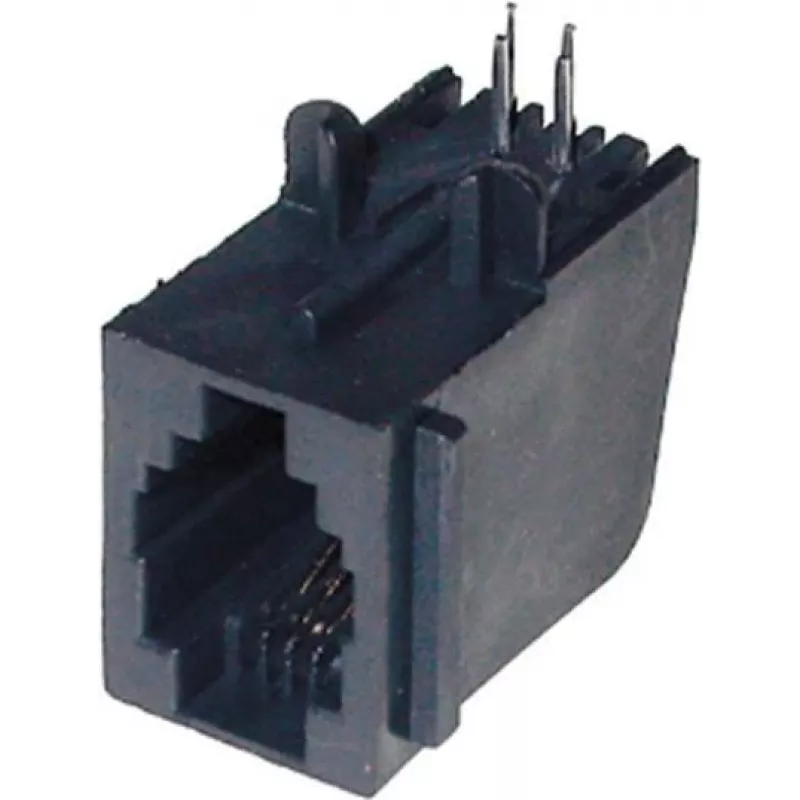

Modulaarpistik ShiverPeaks 79214 4/4 Trükkmontaaž Varjestamata

ShiverPeaks modulaarpistik 4/4 trükkmontaažiks on varjestamata 4-positsiooniline modulaarpesa, mis on konstrueeritud kompaktseks PCB-integratsiooniks. See pistik on loodud pakkuma usaldusväärset liidest modulaarkaablitele ning on mõeldud rakendustele, kus varjestamata pesa on sobiv ja elektromagnetilised häired on minimaalsed. Pistikupesa vormitegur toetab korrektset plaaditaseme ühendusi telekommunikatsiooniseadmetes, mõõteriistades ja väikestes ühenduskoostudes.

Eelised

See varjestamata modulaarpistik pakub kompaktset jalajälge piiratud ruumiga vooluahelatele ning lihtsat läbiva ava või pindmontaaži integratsiooni olenevalt plaadi disainist. Selle 4-positsiooniline kontaktimaatriks on optimeeritud madala keerukusega juhtmestiku ja usaldusväärse signaaliedastuse jaoks madala elektromagnetilise müra keskkondades. Disain lihtsustab koostamist ja võimaldab ühtlast ühendumist standardsete modulaarpistikutega, vähendades mehaanilist pinget jooteühendustele ja trassidele.

Sobivad kasutusvaldkonnad

• Plaaditaseme liidesed telefoni- ja madala kiirusega andmeside jaoks
• Jaotus- ja ristühenduspaneelid kontrollitud EMI keskkondades
• Sisseehitatud seadmed ja mõõteriistad, mis vajavad kompaktset modulaarpesa
• Prototüübid ja väikesemahuline tootmine, kus on vaja standardset 4/4 pistikupesa

Peamised spetsifikatsioonid

• Konfiguratsioon: 4-positsiooniline modulaarne kontaktilahendus
• Varjestus: varjestamata disain, mis sobib madala häiretasemega keskkondadesse
• Montaaživiis: mõeldud trükkmontaažiks/PCB-le paigaldamiseks
• Kontaktliides: ühildub standardsete 4-positsiooniliste modulaarpistikutega
• Füüsiline jalajälg: kompaktne, plaadi jaoks optimeeritud pistikukorpus

Kasutamine

Paigaldage pistik trükplaadile soovitud montaažikohta, järgides plaaditootja soovitatud jalajälge ja jooteprofiili. Tagage õige orientatsioon ja kindel mehaaniline tugi, kui pistik läbib korduvaid ühendustsükleid. Kasutage sobivaid jootmistehnikaid ning PCB-komponentidega ühilduvaid sulatus- või laineprofiile. Pärast koostamist kontrollige järjepidevust pistiku kontaktide ja vastavate plaaditrasside vahel ning testige ühendamist teadaolevalt hea modulaarpistikuga, et kinnitada mehaanilist ja elektrilist sobivust.

Soovitused

Kasutage seda varjestamata 4/4 modulaarpistikut paigaldistes, kus elektromagnetilised häired on madalad või kontrollitud. Kõrgema elektromagnetilise interferentsiga või kus maandus ja varjestus on nõutavad, valige varjestatud alternatiiv. Vältige liigset mehaanilist pinget pistikule korduvate ühendamiste ajal ning veenduge, et kaabli tõmbetugevdus oleks tagatud koostu tasemel.
