Modulaarpesa 6/6 ShiverPeaks varjestamata trükimonteerimiseks - ShiverPeaks 79216

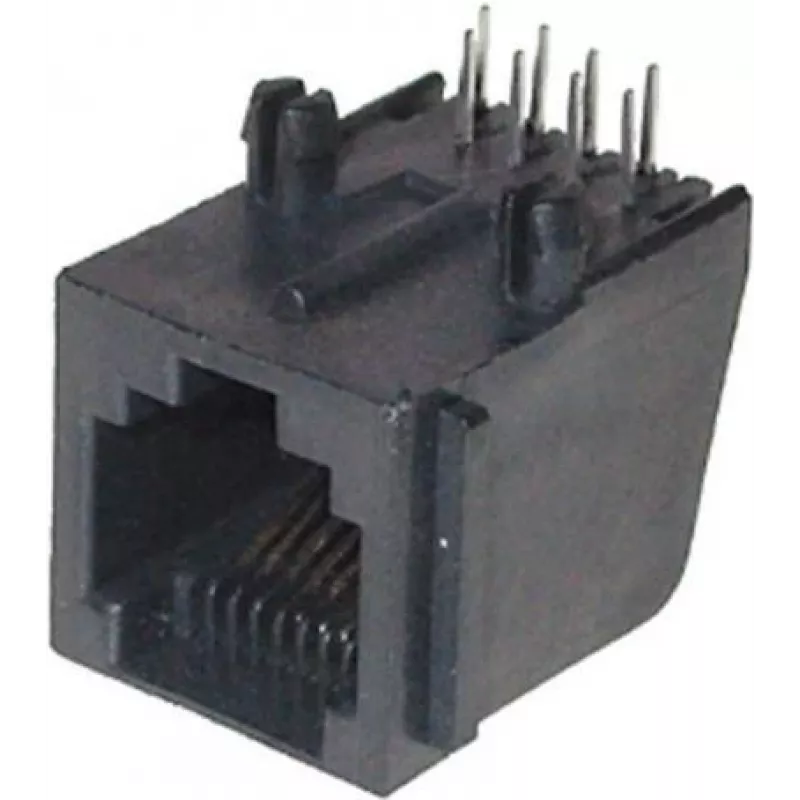

ShiverPeaksi modulaarpesa 6/6 varjestamata trükimonteerimiseks on plaaditaseme pistik, mis on loodud pakkuma kuut positsiooni kuue kontaktiga varjestamata vormiteguris. Mõeldud PCB monteerimiseks, pakub pistik kompaktset modulaarset ühenduvust, kus varjestus pole nõutav, muutes selle sobivaks madala häiretasemega keskkondadele ja ruumipiiranguga koostudele. Pistik ühildub vastava 6/6 formaadiga standardsete modulaarpistikutega ning on mõeldud kasutamiseks telekommunikatsioonipaneelides, mõõteriistades ja manusseadmetes, mis nõuavad usaldusväärset trükkplaadiühendust.

Eelised

See varjestamata modulaarpesa pakub kompaktset jalajälge otse PCB monteerimiseks, säilitades samal ajal lihtsa kontaktide paigutuse kuue juhtme jaoks. Selle varjestamata disain vähendab komponendi suurust ja kulusid, kui elektromagnetilise ühilduvuse nõuded on minimaalsed. Pistik on optimeeritud plaaditaseme integreerimiseks, võimaldades usaldusväärset ühendust sobivate modulaarpistikutega ja lihtsat jootmist trükkplaatidele.

Sobib

• Telekommunikatsiooni jaotuspaneelid ja jaotusmoodulid
• Mõõteriistad ja testseadmed
• Manussüsteemid ja tööstuslikud juhtplaadid
• Kompaktne olmeelektroonika madalate EMI nõuetega

Peamised spetsifikatsioonid

• Konfiguratsioon: 6 positsiooni, 6 kontakti (6/6)
• Kinnitustüüp: PCB / trükimonteerimine
• Varjestus: varjestamata vormitegur
• Kontaktliides: ühildub modulaarpistikuga (6/6)
• Tüüpilised rakendused: telekommunikatsioon, mõõteriistad, manusseadmed

Kasutamine

Paigaldage modulaarpesa, joondades komponent PCB jalajäljega ja jootes läbivad või pindkinnitusega tihvtid vastavalt plaadi disainile. Veenduge õiges orientatsioonis, nii et ühenduspind oleks modulaarpistikule ligipääsetav. Pärast jootmist kontrollige visuaalselt jooteühendusi ja testige iga kontakti ning selle PCB raja vahelist pidevust. Ühendamine ja lahutamine tuleb teostada sirge sisestamise ja eemaldamisega, et vältida külgpingeid jooteühendustele.

Soovitused

Kasutage seda varjestamata 6/6 pesa keskkondades, kus on piiratud elektromagnetilised häired ja kus on vaja kompaktset plaadi jalajälge. Kui rakendused on avatud kõrgemale EMI-le või nõuavad paremat mürakindlust, kaaluge varjestatud alternatiivi või täiendavat plaaditaseme filtreerimist. Järgige standardseid PCB kooste- ja käsitsemistavasid, et tagada usaldusväärsed jooteühendused ja kontaktide jõudlus.
