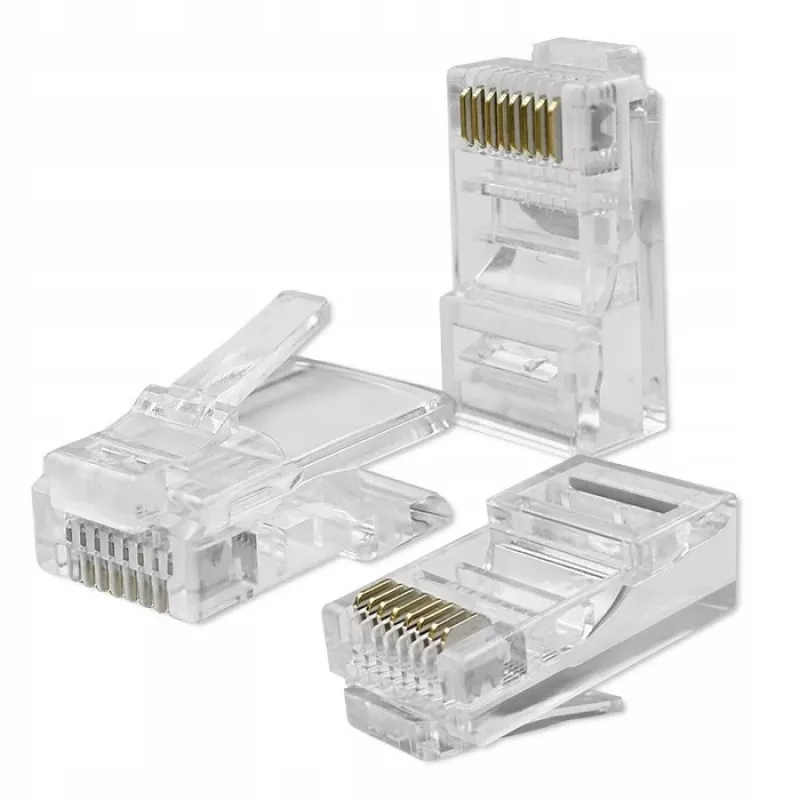

Modulaarne RJ45-pistik QOLTEC 54550 CAT5e UTP, 100 tk pakend

Modulaarne RJ45-pistik QOLTEC 54550 CAT5e UTP, 100 tk pakend on modulaarsed võrgupistikud, mis on mõeldud varjestamata keerdpaarkaablite (UTP) otsastamiseks Ethernet-paigaldistes. Tarnitakse 100 tk pakendis, need CAT5e-reitinguga pistikud toetavad CAT5e spetsifikatsiooni kohast standardset keerdpaarkaabeldust, mida kasutatakse 100BASE-TX ja 1000BASE-T võrkudes. Pistikud on ette nähtud patch-juhtmete valmistamiseks, seinapesade juhtmete otsastamiseks ja väiksemate LAN-kaabelduslõikude lõpetamiseks.

Eelised

Need pistikud pakuvad kompaktset ja järjepidevat otsastuslahendust CAT5e UTP kaablitele, võimaldades usaldusväärset kontakti kaheksa juhiga ja tagades ühilduvuse tavaliste RJ45-pesadega. 100 tk pakend vähendab korduvtellimiste vajadust väikese kuni keskmise mahuga paigalduste ja töökodade puhul. Mõeldud kasutamiseks standardsete isolatsiooni läbimõõtude ja juhtide paigutusega, tagavad pistikud nõuetekohase paigaldamise korral prognoositavad elektrilised karakteristikud ja mehaanilise sobivuse.

Sobib

• CAT5e UTP patch-kaablite otsastamiseks
• Eripikkuses võrgujuhtmete valmistamiseks kontori- või koduvõrkude jaoks
• Seinapesade ja patch-paneelide juhtmete ühendamiseks väikestes kohtvõrkudes
• Kasutamiseks võrgutehnikute ja paigaldajate poolt remondi- või uuendustöödel

Peamised spetsifikatsioonid

• Juhtmestiku standard: 8-positsiooniline, 8-kontaktiline modulaarne RJ45 (8P8C)
• Kategooria reiting: CAT5e (sobib 100BASE-TX ja 1000BASE-T jaoks sobivate lingitingimuste korral)
• Kaabli tüüp: Varjestamata keerdpaar (UTP)
• Kontaktmaterjal: kullatud kontaktpind usaldusväärse juhtivuse tagamiseks (tüüpiline RJ45-pistikute puhul)

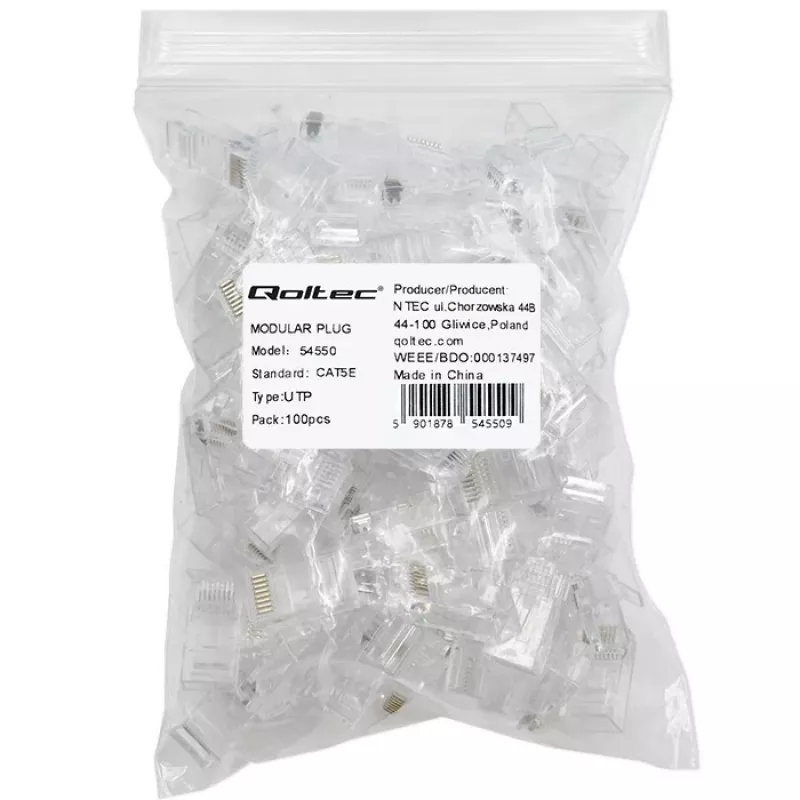

• Pakendi kogus: 100 tk
• Soovitatav juhtide paigutus: ühildub T568A ja T568B juhtmestiku skeemidega

Kasutusjuhend

Valmistage UTP kaabel ette, eemaldades välimise mantli, et paljastada kaheksa juhti, harutage paarid lahti minimaalse vajaliku pikkuseni ja joondage juhtmed vastavalt valitud juhtmestiku skeemile (T568A või T568B). Sisestage juhid otse pistikusse, kuni kaabli mantel ulatub pistiku korpuseni, et tagada korralik tõmbetugevuse leevendus. Kasutage sobivat pressimistööriista, et suruda pistiku kontaktid juhtidesse ja kinnitada pistik kaabli külge. Pärast pressimist kontrollige järjepidevust ja õiget paaride juhtmestust võrgukaabli testeriga enne kaabli kasutuselevõttu.

Soovitused

Järjepidevate tulemuste saavutamiseks kasutage kvaliteetset pressimistööriista, mis on mõeldud modulaarsete RJ45 8P8C pistikute jaoks, ja veenduge, et juhtide isolatsiooni läbimõõdud jäävad pistiku lubatud vahemikku. Vältige üleliigset mantli eemaldamist või paaride lahtiharutamist rohkem kui vajalik, et säilitada signaali jõudlust. Kasutage neid CAT5e pistikuid sobivate kaablipikkuste ja paigaldustavadega, et saavutada oodatavad võrgukiirused.
