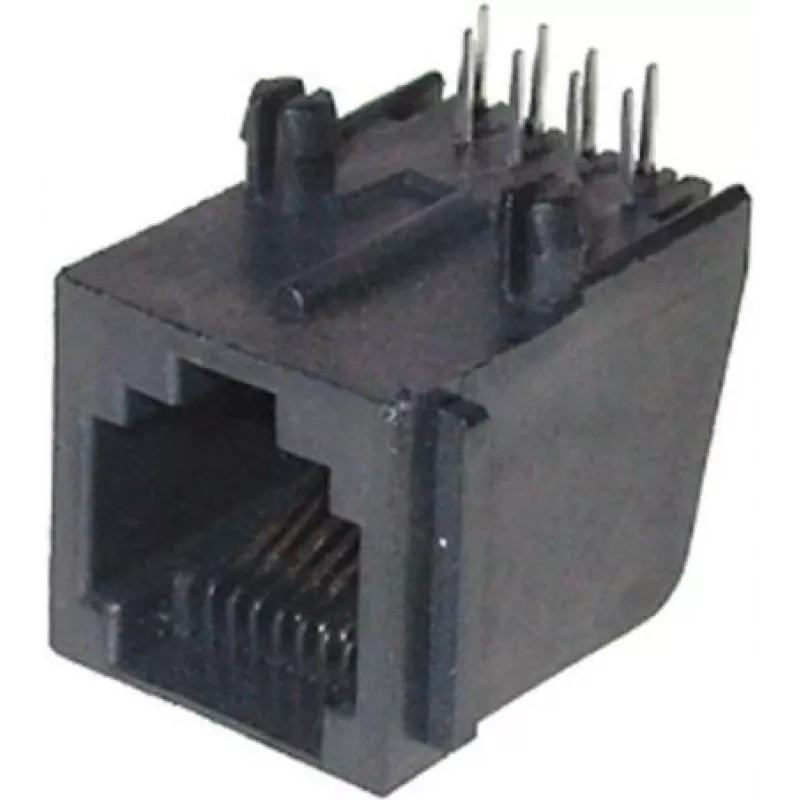

Modulaarne pesa ShiverPeaks 79220 – 8/8 varjestamata, trükkplaadile paigaldamiseks

Modulaarne pesa ShiverPeaks 79220 on 8/8 varjestamata konnektor, mis on mõeldud printimiseks ehk PCB-dele paigaldamiseks. Komponendil on kaheksa paari kontakte, mis on korraldatud standardse modulaarühenduse jaoks, ning see on projekteeritud fikseeritud paigalduseks telekomi-, võrgu- ja juhtimisseadmetes, kus on vaja varjestamata modulaarühendust. Konnektori vormitugi toetab otsest jootmist plaadile ja ühildub tavaliste PCB-paigutustega modulaarpesade jaoks.

Eelised

ShiverPeaks 79220 pakub kompaktseid mõõtmeid ja järjepidevat kontaktide paigutust, mis lihtsustab plaadi disaini ja koostamist. Selle varjestamata konfiguratsioon vähendab materjali keerukust, säilitades samas usaldusväärse elektrilise kontakti modulaarühenduse jaoks. Pesa on mõeldud vastupidavaks pikaajaliseks paigalduseks trükkplaatidele ja sobib tööstusstandarditele vastavate modulaarpistikutega rakendustes, mis ei vaja täiendavat elektromagnetilist varjestust.

Sobib järgmistesse rakendustesse

• Telekomi- ja häälsideseadmed, mis nõuavad modulaarpesa ühendusi
• Võrguseadmed ja jaotuspaneelid PCB-le paigaldatud konnektoritega
• Juhtimissüsteemid ja tööstuselektroonika fikseeritud plaadile monteeritud liidestega

Peamised spetsifikatsioonid

• Konnektori tüüp: modulaarne pesa, varjestamata
• Kontaktide konfiguratsioon: 8 paari (8/8)
• Paigaldusviis: trükkplaadile (PCB) jootmiseks
• Kontaktiliides: standardne modulaarpistikuga ühendamine
• Tavapärane kasutus: fikseeritud plaadile monteeritud modulaarühendus andmete ja kõnesignaalide jaoks

Kuidas kasutada

Valmistage ette PCB-jäljend vastavalt tootja soovitatud padja-paigutusele ja tagage õige joondamine monteerimise ajal. Asetage pesa plaadile nii, et kontaktjuhtmed joonduvad jootepatjadega, seejärel jootke, kasutades sobivaid reflow- või lainjutmise parameetreid pesa materjali ja kattega. Pärast jootmist kontrollige mehaanilist stabiilsust ja elektrilist pidevust kontaktide ja ühendatava modulaarpistiku vahel, et tagada korrektne toimimine.

Soovitused

Kasutage konnektorit keskkondades, kus varjestamata ühendused on vastuvõetavad; vältige paigaldamist kõrge elektromagnetilise häirega kohtadesse ilma täiendavate varjestusmeetmeteta. Järgige standardseid ESD- ja jootmisprotseduure ning kontrollige ühilduvust valitud modulaarpistiku tüübi ja kaablikategooriaga usaldusväärse signaaliedastuse tagamiseks.
