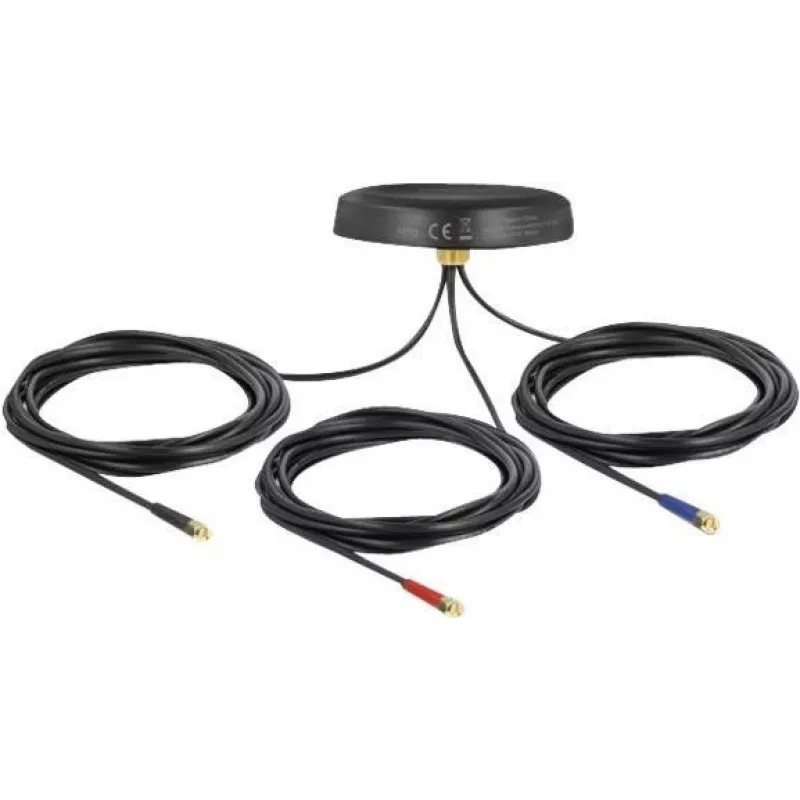

Mitmesuunaline antenn DeLOCK 12717

DeLOCK 12717 mitmesuunaline antenn ühendab kolm füüsiliselt eraldatud transiiverit: kaks PIFA-elementi LTE ja GSM/UMTS jaoks ning GNSS-patch-antenni globaalse satelliitnavigatsioonisüsteemi vastuvõtuks. Antenn on mõeldud välitingimustesse ja hinnatud karmi keskkonna jaoks; see on veekindel, löögikindel ja ette nähtud laiendatud töötemperatuurivahemiku jaoks. Maksimaalse võimendusega 28 dBi, 50 Ω impedantsi ja SMA-emaspistikuga toetab see antenn mitmeribalist vastuvõttu GNSS- ja mobiilsagedusaladel.

Eelised

Antenn pakub mitmeribalist katvust ühes kompaktses korpuses, integreerides spetsiaalsed PIFA-elemendid LTE ja GSM/UMTS jaoks pluss GNSS-patch. Selle mitmesuunaline muster ja kõrge maksimaalne võimendus (28 dBi) parandavad vastuvõttu mitmest suunast. Välitingimustesse sobivad mehaanilised omadused – veekindlus, löögikindlus ja lai temperatuuritaluvus – muudavad selle sobivaks tööstus- ja mobiilpaigaldistesse. 50 Ω impedants ja SMA-emaspistik tagavad laialdase ühilduvuse tavaliste raadioseadmetega.

Sobib

• Transpordisüsteemid (sõidukid, sõidukipargi jälgimine)
• Metsanduse ja põllumajanduse seire
• Ehitusplatsi ühenduvus
• Merendusrakendused ja rannikupaigaldised
• Kauged välitelemeetria ja asjade interneti juurutused

Peamised tehnilised andmed

• Mudel: DeLOCK 12717
• Antenni tüüp: Mitmesuunaline, mitmeribaline kahe PIFA-elemendi ja GNSS-patchiga
• Sagedusalad: GNSS 1,57542 GHz; 1,71–2,7 GHz; 0,698–0,96 GHz; 1,598–1,610 GHz
• Maksimaalne võimendus: 28 dBi
• Impedants: 50 Ω
• Pistik: SMA-emane
• Kaal: 1,2 kg
• Värv: Must

Kasutamine

Paigaldage antenn õue puhtasse piirkonda, kus on minimaalselt takistusi, et maksimeerida mitmesuunalist vastuvõttu. Ühendage antenn raadioseadmega, kasutades ühilduvat SMA-isaspistiku kaablit ja veenduge, et seadme impedants vastab 50 Ω-le. Kinnitage paigaldusriistvara vastavalt paigalduspinnale ja kontrollige orientatsiooni ning kaabli suunamist, et vältida füüsilist pinget. Pärast paigaldamist kontrollige signaalitasemeid ühendatud seadmel ja vajadusel peenhäälestage asukohta parima jõudluse saavutamiseks.

Soovitused

Usaldusväärseks pikaajaliseks tööks kasutage mere- või ilmastikukindlat koaksiaalkaablit ja korrosioonikindlaid liitmikke väli- ja rannikupaigaldiste jaoks; kontrollige perioodiliselt tihendeid ja kinnitusvahendeid, eriti pärast tugevat ilma või mehaanilist lööki.
