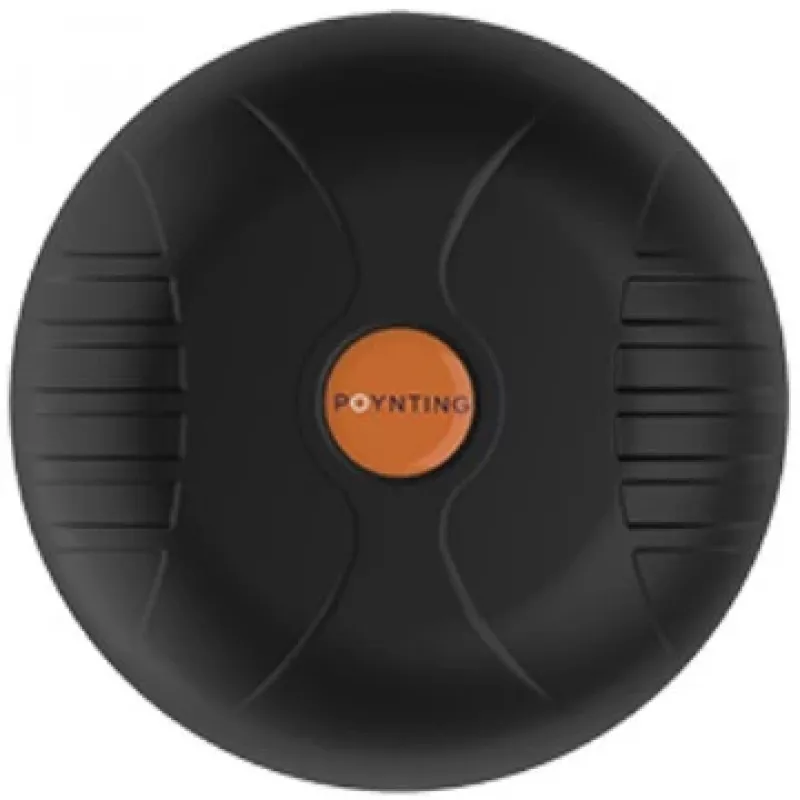

MIMO-suundantenn Poynting A-MIMO-0004-V1-15-B SMA, 21 dBi, 0,617–7,2 GHz

Poynting A-MIMO-0004-V1-15-B on suundantenn MIMO-võrgu jaoks, mis pakub integreeritud mitmeribalist võimekust kompaktses mustas korpuses. 5-ühes disain ühendab kaks mobiilsideelementi, kaks kaheribalist Wi-Fi elementi ja GPS/GLONASS-elemendi, et pakkuda samaaegset leviala 0,617 kuni 7,2 GHz maksimaalse võimendusega 21 dBi. Antenn kasutab SMA-pistikuid, 50 Ω impedantsi ja on mõeldud suundantenniga mobiilside- ja Wi-Fi-paigaldisteks transpordi-, mere- ja tööstuslikes M2M/IoT-keskkondades. Korpuse disain on kompaktne ja töökindel, talub nõudlikke tingimusi, minimeerides samal ajal jalajälge ja paigaldamise keerukust.

Eelised

Integreeritud 5-ühes paigutus vähendab vajadust mitme eraldi antenni järele, pakkudes ühes seadmes mobiilside 2x2 MIMO, Wi-Fi 2x2 MIMO ja GNSS-i, lihtsustades paigaldamist ja kaabeldust. Ülilairiba mobiilside leviala (617–6000 MHz) ja laiendatud Wi-Fi tugi (2,4 GHz ja 5–7,2 GHz) tagavad laia operaatorite ja tehnoloogiate ühilduvuse, sealhulgas kaasaegse LTE/4G ja 5G kasutuse kuni 6 GHz. Antenni kiirgusdiagrammid tasakaalustavad ringsuunalist leviala ja mustri mitmekesisust, et parandada ühenduse stabiilsust mobiilsetes ja merenduslikes kontekstides. Kompaktne suurus, vastupidav konstruktsioon ning vastavus CE ja RoHS nõuetele muudavad selle sobivaks äri-, tööstus- ja transpordipaigaldisteks.

Sobib

• Sõidukipaigaldised äri- ja tööstussõidukiparkidele
• Mereantennid paatidele ja laevadele, mis vajavad mobiilside-, Wi-Fi- ja GNSS-ühendust
• M2M- ja IoT-võrgulüüsid, mis vajavad mitmeribalist mobiilsidet ja kaheribalist Wi-Fit
• Ajutised või püsi suundühendused, mis nõuavad suurt võimendust ja MIMO-t

Peamised spetsifikatsioonid

• Sagedusvahemik: 0,617–7,2 GHz (mobiilside- ja Wi-Fi-elemendid selles vahemikus)
• Maksimaalne võimendus: 21 dBi
• Konfiguratsioon: 5-ühes (2 mobiilsideelementi, 2 Wi-Fi elementi, 1 GNSS-element)
• Impedants: 50 Ω
• Pistikud: SMA
• Toide: toetatud alalisvoolu sisend (2,7–3,3 V sisendvahemik), maksimaalne tarbimine kuni 50 W
• Korpus: kompaktne must ümbris — kõrgus ca 65 mm, läbimõõt ca 160 mm, kaal ca 740 g
• Keskkond: ilmastikukindel disain, sobib transpordi- ja merekasutuseks; vastab CE ja RoHS nõuetele

Kasutamine

Paigaldage antenn sobivasse kõrgendatud ja varjamatusse kohta sõidukil või laeval, kus on võimalik saavutada suundantenniga levi sihttorni või pääsupunkti suunas. Ühendage iga SMA-kaabel vastava modemi, ruuteri või Wi-Fi seadme porti vastavalt seadme tootja ühendusskeemile MIMO ja GNSS-i jaoks. Veenduge, et alalisvoolu toiteallikas jääb määratud sisendvahemikku ja et kaablitrassides kasutatakse vajadusel 50 Ω koaksiaalkaablit. Pingutage SMA-pistikud, et vältida niiskuse sissetungi, ning kontrollige maandust ja tihendust kinnituskohtades, kui antenni kasutatakse mere- või avatud keskkonnas.

Soovitused

Parima jõudluse saavutamiseks suunake antenn peamise signaaliallika poole, minimeerige läheduses olevaid metallist takistusi ja kasutage kvaliteetset 50 Ω kaabeldust koos sobiva ferriitsummutusega. Kontrollige regulaarselt tihendeid ja ühendusi korrosiooni suhtes merekeskkonnas ning veenduge antenni paigutuse osas operaatorite või sagedusribade vahetamisel, et säilitada optimaalne MIMO-jõudlus.
