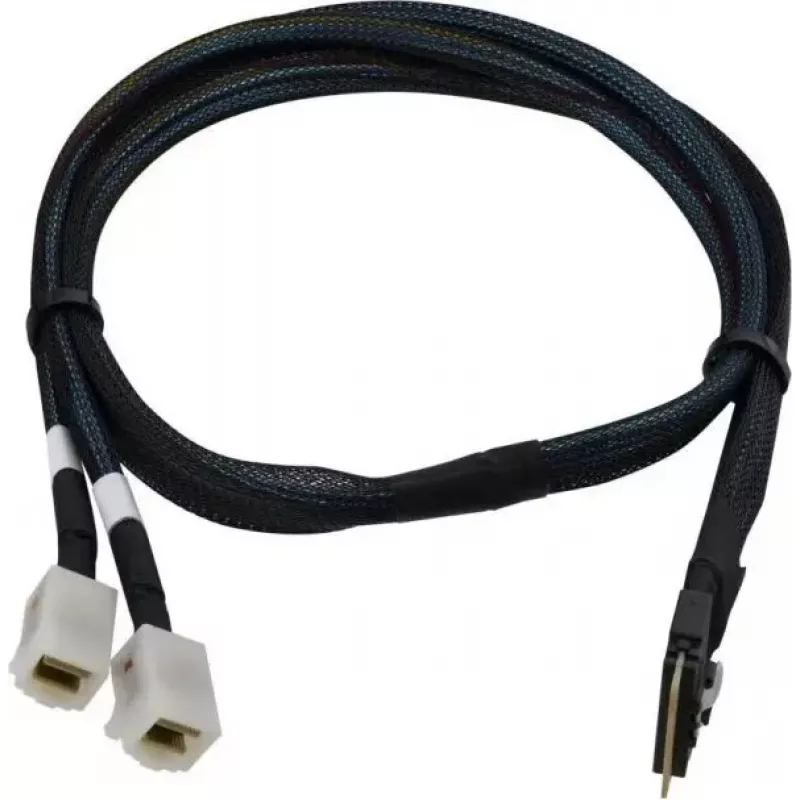

MICROCHIP ACK I SLIMSASX8 4SFF 8639X2 U.3 0,8M Microchip kaablikomplekt

MICROCHIP ACK I SLIMSASX8 4SFF 8639X2 U.3 0,8M Microchip kaablikomplekt on spetsiaalselt loodud siseühenduskaabel serveri- ja salvestussüsteemidele. See loob otsese ühenduse hostiadapterite ja kuni nelja väikese kujuteguriga (4SFF) seadme vahel, kasutades 8639/PCIe U.3 liidest. 0,8-meetrise pikkusega kaabel on mõeldud lühikesteks kuni keskmisteks sisemisteks paigaldusteks korpustes, kus on vajalik usaldusväärne kiire andmeedastus ja mehaaniline ühilduvus U.3 pistikutega.

Eelised

Kaablikomplekt tagab stabiilse signaaliterviklikkuse PCIe/NVMe andmeradade jaoks ning on disainitud vastama U.3 (8639) portide ja 4SFF seadme pistikute mehaanilistele ja elektrilistele nõuetele. Kompaktne konstruktsioon vähendab sisemist segadust ja toetab kindlat kinnitust ja püsimist serverisahtlites. Standardiseeritud pinout ja pistiku vormitegur minimeerivad ühilduvusprobleeme seadmetega, mis järgivad U.3 spetsifikatsioone.

Sobib

• Hostiadapterite ühendamine mitme 2,5" U.3 NVMe kettaga, mis on monteeritud 4SFF salvedesse
• Sisemine kaabliühendus raam- ja tornserverites
• Salvestuskorpused ja kettapaneelid, mis toetavad 8639/PCIe U.3
• Süsteemid, mis vajavad 0,8 m sisemist kaablit korralikuks marsruutimiseks ja signaali jõudluseks

Peamised spetsifikatsioonid

• Liides: 8639 / PCIe U.3 ühilduvad pistikud
• Toetatud seadmete arv: kuni neli väikese kujuteguriga (4SFF) seadet
• Pikkus: 0,8 meetrit (sisekaabel)
• Kasutus: sisemised serveri- ja salvestussüsteemi ühendused NVMe/PCIe seadmetele
• Konstruktsioon: varjestatud komplekt, optimeeritud kiire andmeedastuse terviklikkusele

Kuidas kasutada

Suunake kaabel serveri korpuses hostiadapteri või HBA ja kettapaneeli või salve vahele, mis aktsepteerib 4SFF U.3 pistikuid. Veenduge, et mõlemad otsad on joondatud võtmega U.3 pistikutega ning rakendage kindlat, ühtlast survet, kuni pistikud lukustuvad. Vältige järske painutusi ja hoidke kaabel lahti kuumadest komponentidest või liikuvatest osadest. Kontrollige hostisüsteemi püsivara ja BIOS seadeid, et ühendatud NVMe/PCIe seadmed oleksid tuvastatud ja konfigureeritud.

Soovitused

Usaldusväärseks tööks kasutage kaablit süsteemides, mis vastavad U.3/8639 spetsifikatsioonidele ja järgige tootja juhiseid kaabli paigalduse ja õhuvoolu osas. Vahetage kaabel välja, kui pistiku kontaktid näitavad kulumisjälgi või esinevad andmevead. Säilitage nõuetekohane painutusraadius ja kinnitage kaablid korpuse punktide külge, et vältida pinget ja juhuslikku lahtiühendamist.
