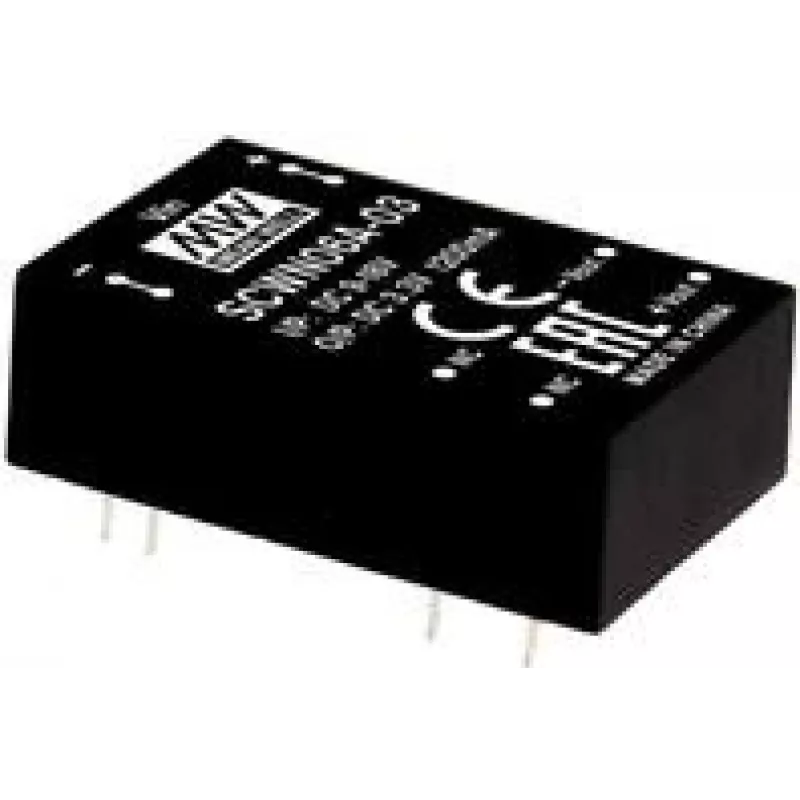

MEAN WELL SCWN06C-15 elektriline muundur 6 W 36-72 V 400 mA

MEAN WELL SCWN06C-15 elektriline muundur on kompaktne alalisvoolumuunduri moodul, mis pakub kuni 6 W reguleeritud väljundvõimsust. Mõeldud rakendustele, mis vajavad stabiilset pidevvoolu väljundit, see muundur aktsepteerib laia alalisvoolu sisendvahemikku 36 V kuni 72 V ja annab fikseeritud väljundvoolu 400 mA. Selle väikesed mõõtmed ja lihtsad elektrilised omadused muudavad selle sobivaks valgustuse draiveritele, tööstuslikele anduritele ja muudele väikese võimsusega seadmetele, mis vajavad usaldusväärset vooluregulatsiooni.

Eelised

Seade pakub kompaktset disaini ja ühtlast 400 mA väljundvoolu kogu määratud sisendvahemikus, tagades prognoositava jõudluse süsteemides, mida toidetakse 36–72 V alalisvooluallikatest. Selle reguleeritud väljund minimeerib vajaduse täiendavate voolupiiravate komponentide järele ja vähendab termilist pinget ühendatud koormustes. Muunduri efektiivsus ja vormitegur võimaldavad integreerimist ruumipiiranguga paigaldistesse, säilitades samal ajal stabiilse toiteedastuse.

Sobib

• LED-valgustusmoodulid ja LED-ribad, mis vajavad pidevvooluga juhtimist
• Väikese võimsusega tööstuslikud andurid ja saatjad
• Aku- ja sõidukipõhised alalisvoolusüsteemid 36–72 V toitega
• Juhtelektroonika ja väikesed täiturid 400 mA vooluvajadusega

Peamised spetsifikatsioonid

• Väljundvõimsus: 6 W
• Sisendpinge vahemik: 36–72 V DC
• Väljundvool: 400 mA (pidevvool)
• Väljundi tüüp: reguleeritud pidevvoolu väljund
• Vormitegur: kompaktne alalisvoolumuunduri moodul

Kasutamine

Ühendage muunduri sisendklemmid stabiilse 36–72 V alalisvooluallikaga, jälgides õiget polaarsust. Kinnitage koormus väljundklemmidele, veendudes, et ühendatud seade ühildub 400 mA pidevvooluallikaga ja jääb muunduri pingevastavuse piiridesse. Kontrollige juhtmestikku ja kinnitage ühendused enne süsteemi sisselülitamist. Jälgige esialgset tööd, et kinnitada, kas koormus saab oodatud voolu ja muundur ei ületa temperatuuripiire valitud paigalduskeskkonnas.

Soovitused

Paigaldage muundur hästi ventileeritavasse kohta ja vältige selle sulgemist kitsastesse, ventileerimata ruumidesse, et säilitada termiline jõudlus. Kasutage tööpingele ja -voolule vastavat juhtmestikku, lisage sisendpoolele kaitseks sulavkaitse ja veenduge, et koormuse pingenõue jääb muunduri vastavusvahemikku, kui seda juhitakse 400 mA juures.
