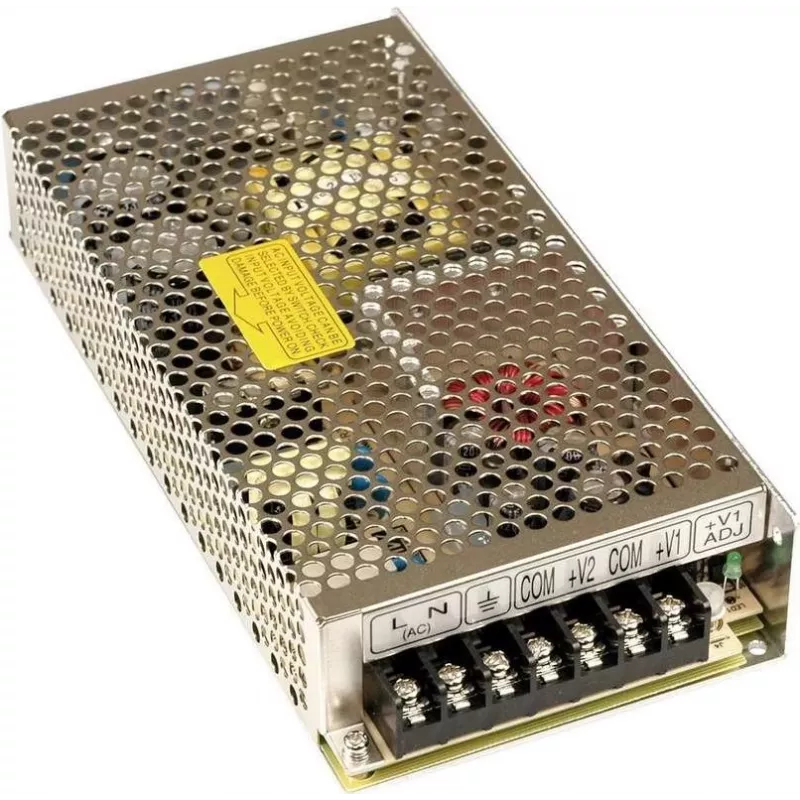

MEAN WELL RD-125-1224 125W kahe väljundiga AC/DC toiteplokk 12V 7A + 24V 2.5A

Tööstuslikud ja automatiseerimissüsteemid vajavad sageli usaldusväärset alalisvoolu kahelt erinevalt pingetasandilt korraga, kuid eraldi toiteplokkide kombineerimine lisab kulu, juhtmestiku keerukust ja ruumivajadust. MEAN WELL RD-125-1224 lahendab selle, integreerides 12 VDC kanali, mis suudab anda 7 A, ja 24 VDC kanali 2,5 A ühte kompaktsesse, šassiile kinnitatavasse seadmesse. Koguvõimsusega 125 W käsitleb see segakoormusi nagu mootorid, kontrollerid, andurid ja sidemoodulid ilma kompromissideta.

Kellele see mõeldud on

See toiteplokk on loodud süsteemiintegraatoritele, masinaeitajatele ja hooldusinseneridele, kes vajavad usaldusväärset kahepingelist toiteallikat juhtimiskappides, CNC-seadmetes, müügiautomaatides või teststendides. See sobib rakendusteks, kus nii 12 V kui ka 24 V seadmed peavad töötama ühest vahelduvvoolu sisendist, vähendades laoseisu ja lihtsustades paigaldust.

Peamised omadused

• Kaks isoleeritud väljundit: 12 VDC / 7 A ja 24 VDC / 2,5 A, koguvõimsus 125 W pidevat võimsust.
• Lai vahelduvvoolu sisendvahemik 85–264 VAC (valitav) pluss 240–370 VDC sisend tööstusliku paindlikkuse jaoks.
• Sisseehitatud alalisvoolu ventilaator sundõhkjahutuseks, tagades stabiilse töö kuni +60 °C juures.
• Põhjalikud kaitsed: lühis, ülekoormus ja ülepinge mõlemal väljundil.
• Madal pulsatsioon ja müra: 120 mVp-p 12 V juures, 150 mVp-p 24 V juures.
• Kõrge isolatsioon: 3 kVAC sisendist väljundisse, vastab UL60950-1 ja TUV EN60950-1 ohutusstandarditele.
• EMC vastavus EN55022 klass B elektromagnetilise häirete vähendamiseks.
• Šassiile kinnitatav kruviklemmidega kindla juhtmestiku jaoks tööstuskeskkonnas.

Spetsifikatsioonid

• Bränd: MEAN WELL
• Mudel: RD-125-1224
• MPN: RD-125-1224
• EAN: 4021087015035
• Väljundvõimsus: 125 W
• Väljund 1: 12 VDC, 7 A
• Väljund 2: 24 VDC, 2,5 A
• Sisendpinge: 85–264 VAC (valitav), 240–370 VDC
• Tõhusus: 80% tüüpiline
• Jahutus: Sundõhk (sisseehitatud alalisvoolu ventilaator)
• Kaitsed: Lühis, ülekoormus, ülepinge
• Töötemperatuur: -10 kuni +60 °C
• Pulsatsioon ja müra: 120 mVp-p (12 V), 150 mVp-p (24 V)
• Isolatsioonipinge: 3 kVAC (sisendist väljundisse)
• Ohutusstandardid: UL60950-1, TUV EN60950-1
• EMC kiirgus: EN55022 klass B
• Seadistusaeg, tõusuaeg: 1000 ms, 50 ms täiskoormusel (230 VAC)
• Hoidmisaeg: 20 ms täiskoormusel (230 VAC)
• Paigaldus: Šassiile kinnitatav

Nõuanded

Kontrollige alati, et iga väljundi kogukoormus ei ületaks selle nimivoolu, ja tagage piisav õhuvool seadme ümber, kui töötate ülemise temperatuuripiiri lähedal. Parima müraomaduse saavutamiseks kasutage väljundühenduste jaoks keerdpaarjuhet ning hoidke sisend- ja väljundkaablid eraldi.
