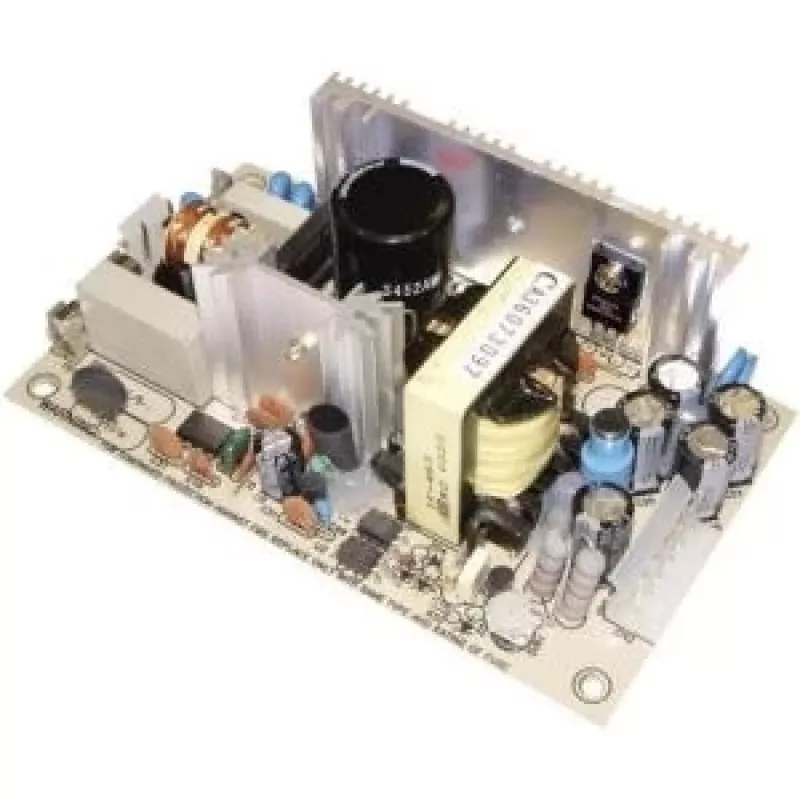

MEAN WELL PT-65A 65W kolme väljundiga avatud raami toiteplokk

Tööstuslikud ja manussüsteemid vajavad sageli kompaktset ja usaldusväärset toiteallikat, mis pakub mitut alalispinge taset ilma suurema mahukuse või mürana. MEAN WELL PT-65A vastab sellele vajadusele 65-vatise avatud raami lülitustoiteplokiga, pakkudes +5V, +12V ja -12V väljundeid universaalsest vahelduvvoolu sisendist. Selle vaba õhu konvektsioonjahutus kõrvaldab ventilaatori müra ja liikuvad osad, muutes selle ideaalseks müügipunkti terminalidele, väikemasinatele ja sidetehnikale.

Kellele see mõeldud on

See toiteplokk on loodud süsteemiintegraatoritele, OEM-idele ja hooldustehnikutele, kes vajavad usaldusväärset mitme väljundiga toiteallikat piiratud ruumiga keskkondades. See sobib rakendustele nagu tööstuslikud juhtpaneelid, testinstrumendid ja vanemad arvuti välisseadmed, mis tuginevad endiselt negatiivse pinge siinidele.

Peamised omadused

• Kolm väljundit: +5V (8A), +12V (3A), -12V (0,5A) segatud loogika- ja analoogahelatele
• Lai sisendvahemik 85–264VAC või 120–370VDC, kasutatav üle maailma ilma lülititeta
• Avatud raami disain vaba õhu konvektsioonjahutusega – vaikne ja hooldusvaba
• Täielik kaitse: ülekoormus, ülepinge CH1-l ja lühis automaatse taastumisega
• Vastab UL60950-1 ja TUV EN60950-1 ohutusstandarditele, EN55022 klass B EMC
• Kompaktne ja madala profiiliga, lihtne integreerida kitsastesse korpustesse

Spetsifikatsioonid

• Kogu väljundvõimsus: 65W
• Väljund 1: +5V DC, 0–8A
• Väljund 2: +12V DC, 0–3A
• Väljund 3: -12V DC, 0–0,5A
• Ripple & müra: 120mVp-p max
• Tõhusus: 78%
• Töötemperatuur: -10 kuni +60°C
• Kaitsed: ülekoormus 105–150%, ülepinge 5,75–6,75V CH1-l, lühis hiccup-režiimis
• Ohutus: UL60950-1, TUV EN60950-1
• EMC: EN55022 klass B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11

Nõuanded

Paigaldage PT-65A vähemalt 10 mm vaba ruumiga ventilatsiooniavade ümber, et tagada korralik konvektsioonjahutus. Suure sisselülitusvooluga rakenduste puhul kaaluge välise NTC-termistori kasutamist. Kontrollige alati, et kogu kombineeritud koormus ei ületaks 65W, ja vähendage väljundvõimsust 2,5% iga kraadi kohta üle 50°C ümbritseva õhu temperatuuri.
