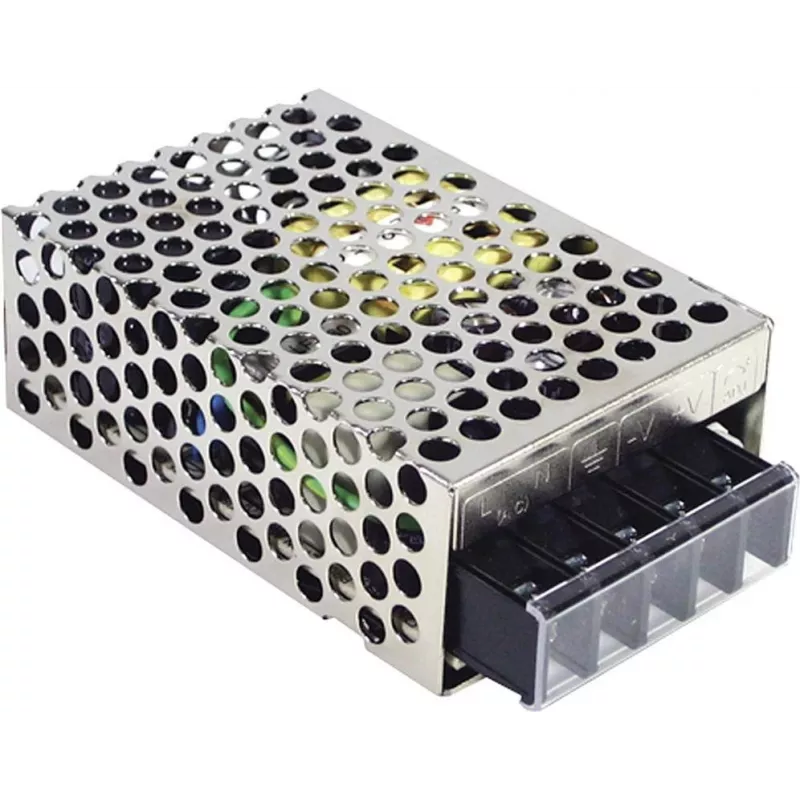

MEAN WELL IMC Networks SD-15A-12 DC-DC muundur 15W 12V 1.25A

SD-15A-12 paistab silma vastupidava DC-DC muundurina, mis on konstrueeritud tööstuslikeks keskkondadeks, kus usaldusväärne 12V toide on hädavajalik. Erinevalt tavalistest avatud raamiga moodulitest on see seade paigutatud tugevasse metallkorpusesse ja talub laia 19,2–30V DC sisendit, muutes selle ideaalseks akutoitel süsteemidele, sõidukite elektroonikale ja automaatikapaneelidele. Selle konvektsioonjahutusega disain kõrvaldab ventilaatori müra ja liikuvad osad, tagades vaikse ja hooldusvaba töö.

Esiletõstmised

• Lai 2:1 sisendvahemik: 19,2–30V DC
• Reguleeritud 12V DC väljund kuni 1,25A (15W)
• Kõrge kasutegur kuni 74%
• Sisseehitatud kaitsed: lühis, ülekoormus, ülepinge
• 1500V AC sisendi-väljundi isolatsioon
• Kompaktne šassiile kinnitatav metallkorpus kruviklemmidega
• Töötemperatuur -10°C kuni +60°C
• Vastab standarditele UL60950-1, TUV EN60950-1, CB, CE

Igapäevases kasutuses

Paigaldamine on lihtne: ühendage oma alalisvooluallikas sisendklemmidega ja koormus väljundklemmidega. Muundur hoiab täpset liini- ja koormusreguleerimist (vastavalt ±0,5% ja ±1,0%), tagades stabiilse pinge ka kõikuva sisendi korral. Madal pulsatsioon ja müra (120mVp-p) muudavad selle sobivaks tundlikele elektroonikaseadmetele. Metallkorpus pakub mehaanilist kaitset ja aitab kaasa soojuse hajutamisele, samal ajal kui vaba õhu konvektsioonjahutus hoiab seadme vaikselt.

Täielikud tehnilised andmed

• Sisendpinge: 19,2–30V DC
• Väljundpinge: 12V DC
• Väljundvool: 1,25A
• Väljundvõimsus: 15W
• Kasutegur: 74%
• Isolatsioonipinge: 1500V AC (sisendist väljundisse)
• Kaitse: lühis, ülekoormus, ülepinge
• Töötemperatuur: -10°C kuni +60°C
• Paigaldus: šassiile kinnitatav
• Jahutus: vaba õhu konvektsioon
• Pulsatsioon ja müra: 120mVp-p
• Liini reguleerimine: ±0,5%
• Koormuse reguleerimine: ±1,0%
• MTBF: >300 000 tundi
• Sertifikaadid: UL60950-1, TUV EN60950-1, CB, CE
• Ühendused: kruviklemmid (sisend ja väljund)
• Korpus: metallkorpus

Lõplik märkus

SD-15A-12 on usaldusväärne valik inseneridele ja integraatoritele, kes vajavad kompaktset, isoleeritud DC-DC muundurit tõestatud töökindluse ja ülemaailmsete ohutussertifikaatidega.
