MEAN WELL HDR-150-24 toiteadapter

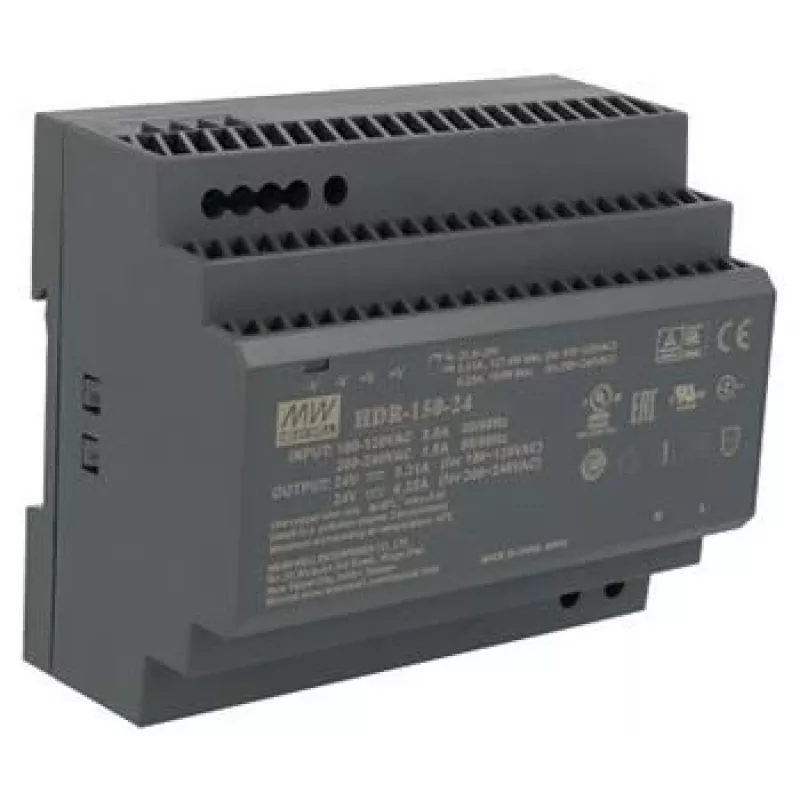

MEAN WELL HDR-150-24 on üliõhuke vahelduv-alalisvoolu DIN-liistule paigaldatav toiteplokk, mis on mõeldud tööstus- ja juhtkappide paigaldistele. See toetab laia sisendpingevahemikku 85–264 V vahelduvvoolu ja annab reguleeritud 24 V alalisvoolu väljundi kuni 6,25 A (kokku 150 W). Kompaktne korpus (105 mm × 54,5 mm × 90 mm) sobib standardsetele DIN-liistudele ja vastab RoHS keskkonnanõuetele, mistõttu sobib see seadmetele, mis vajavad stabiilset 24 V alalisvoolu toidet.

Eelised

HDR-150-24 pakub laia sisendpingevahemikku kasutamiseks erinevates võrgukeskkondades, õhukest profiili ruumisäästlikuks DIN-liistule kinnitamiseks ja stabiilset 24 V alalisvoolu väljundit nimivõimsusega 150 W. Selle metallkorpus tagab töökindla paigalduse juhtkappidesse ning RoHS-vastavus vähendab mõju keskkonnale.

Sobib (ülesanded / kasutusjuhtumid)

• Tööstuspaneelides PLC-de, releede ja juhtmoodulite toiteks
• 24 V alalisvoolu andurite ja täiturmehhanismide varustamiseks
• DIN-liistu paigaldised automaatika- ja hoonete juhtimissüsteemides
• Masinate olemasolevate 24 V toiteplokkide asendamiseks või uuendamiseks

Peamised spetsifikatsioonid

• Mudel: MEAN WELL HDR-150-24 (tootenumber: HDR-150-24)
• Sisendpinge: 85–264 V vahelduvvoolu
• Väljundpinge: 24 V alalisvoolu
• Väljundvool: 6,25 A
• Väljundvõimsus: 150 W
• Mõõtmed: 105 × 54,5 × 90 mm
• Paigaldus: DIN-liist
• Vastavus: RoHS
• EAN: 4021087049573

Kasutamine

Kinnitage HDR-150-24 tavalisele DIN-liistule juhtkarbi sees. Ühendage vahelduvvoolu toitesisend (85–264 V vahelduvvoolu) määratud L- ja N-klemmidega ning maandusjuhe PE-klemmiga. Ühendage 24 V alalisvoolu väljund koormusega, jälgides polaarsust. Veenduge, et kogukoormus ei ületa 6,25 A ja seadme ümber on piisav ventilatsioon. Järgige kohalikke elektripaigaldusstandardeid ning lülitage enne juhtmestiku paigaldust toide välja.

Soovitused

Töökindla pikaajalise talitluse tagamiseks vältige pidevat koormust üle 80% nimivoolust, tagage, et ümbritsev temperatuur ja ventilatsioon jäävad tooja määratud vahemikku, ning kasutage vajadusel kohalike standardite järgset kaitsesulamist nii vahelduvvoolu sisendil kui alalisvoolu väljundil.
