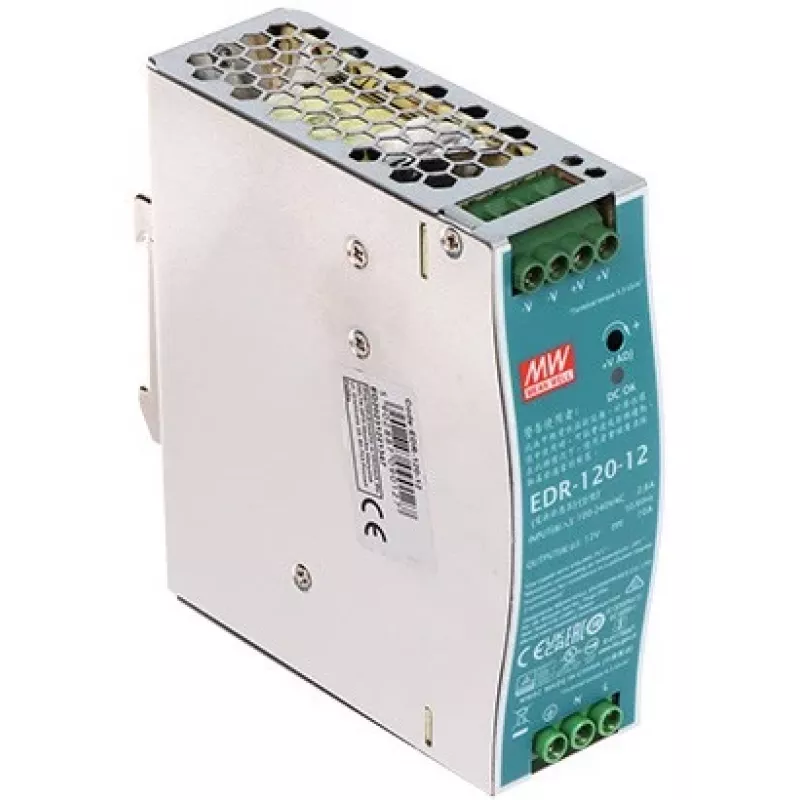

MEAN WELL EDR-120-12 DIN siin toiteallikas 120W 12V 10A tööstuslik lülitustoiteallikas

Tööstuslikud juhtpaneelid ja hooneautomaatikasüsteemid vajavad sageli usaldusväärset toiteallikat, mida saab paigaldada otse DIN-siinale, mis talub karmi elektrilist keskkonda ja annab katkematult stabiilset alalisvoolu. MEAN WELL EDR-120-12 vastab sellele vajadusele robustse 120-vatise lülitustoiteallikaga, mis on loodud pidevaks tööks nõudlikes rakendustes. See muudab universaalse vahelduvvoolu sisendi 90-264VAC (või 127-370VDC) täpselt reguleeritud 12V alalisvoolu väljundiks kuni 10 amprit, muutes selle ideaalseks andurite, PLC-de, releede ja muude automaatikakomponentide toiteks.

Kellele see on mõeldud

See toiteallikas on loodud süsteemiintegraatoritele, paneeliehitajatele ja hooldusinseneridele, kes vajavad kompaktset, DIN-siinale kinnitatavat seadet, mis vastab rahvusvahelistele ohutus- ja EMC standarditele. Metallkorpus ja vaba õhukonvektsiooniga jahutus tagavad vastupidavuse ilma ventilaatoriteta, vähendades hooldust ja müra juhtkappides. Reguleeritav väljundpinge (10,8-13,8V) võimaldab täpset häälestamist vastavalt koormuse nõuetele, samas kui põhjalikud kaitsefunktsioonid kaitsevad lühise, ülekoormuse, ülepinge ja ülekuumenemise eest.

Peamised omadused

• 120W väljundvõimsus 12V DC / 10A reitinguga suure koormuse jaoks
• Universaalne vahelduvvoolu sisend 90-264VAC (127-370VDC) globaalseks kasutamiseks
• DIN-siinale paigaldatav TS-35/7.5 või TS-35/15 siinidele kiireks paigalduseks
• Kõrge kasutegur kuni 88% vähendab energiakadu ja soojuse teket
• Reguleeritav väljundpinge 10,8V kuni 13,8V paindlikkuse tagamiseks
• Kaitse lühise, ülekoormuse, ülepinge ja ülekuumenemise eest
• Vaba õhukonvektsiooniga jahutus – ilma ventilaatorita, vaikne töö, pikem eluiga
• Madal tühikoormuse voolutarve (<0,5W) vastab energiasäästu nõuetele
• 3KVAC isolatsioon sisendi ja väljundi vahel ohutuse tagamiseks
• Vastab UL 508 ja TUV EN60950-1 ohutusstandarditele
• EMC vastavus: EN55022 Class B, EN61000-3-2 Class A

Tehnilised andmed

• Väljundpinge: 12V DC
• Väljundvool: 10A
• Nimivõimsus: 120W
• Sisendpinge: 90-264VAC / 127-370VDC
• Kasutegur: 88%
• Paigaldus: DIN siin TS-35/7.5 või TS-35/15
• Töötemperatuur: -20 kuni +60°C
• Jahutus: vaba õhukonvektsioon
• Ripple ja müra: 120mVp-p
• Isolatsioonipinge: 3KVAC
• Tühikoormuse voolutarve: <0,5W
• Säilitusaeg: 20ms 230VAC täiskoormusel
• Korpuse materjal: metallkorpus
• Ohutusstandardid: UL 508, TUV EN60950-1
• EMC standardid: EN55022 Class B, EN61000-3-2 Class A

Näpunäiteid

EDR-120-12 paigaldamisel veenduge, et seadme ümber oleks piisav ventilatsioon vaba õhukonvektsiooni tagamiseks. Rakenduste jaoks, mis nõuavad erinevat väljundpinget, kasutage sisseehitatud potentsiomeetrit, et reguleerida kindlaksmääratud vahemikus. Kontrollige alati, et kogukoormus ei ületaks 120W, et tagada usaldusväärne töö ja pikk kasutusiga.
