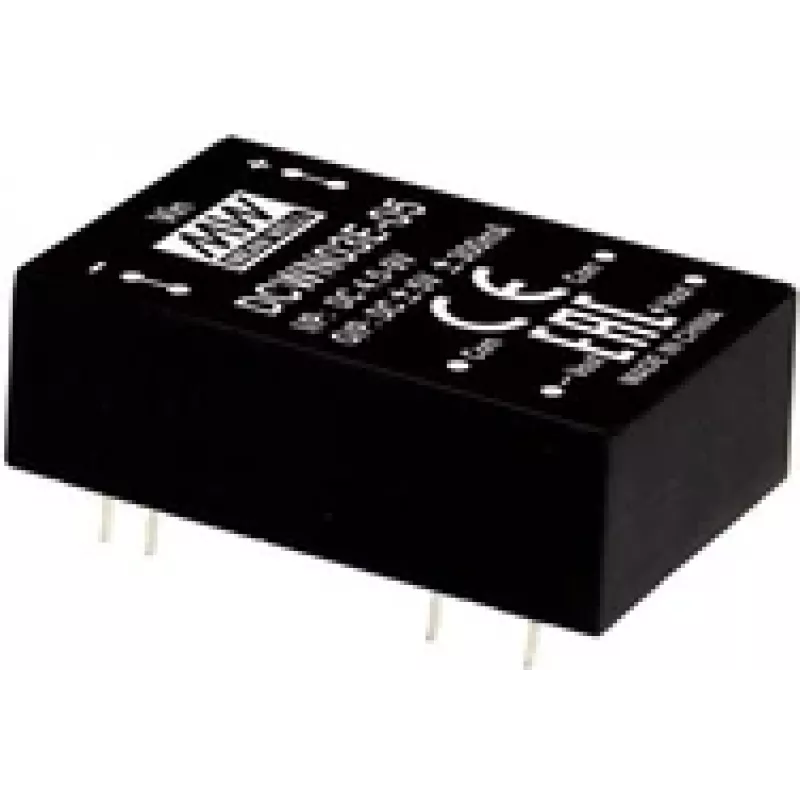

MEAN WELL DCWN03B-05 elektriline muundur 3 W 18-36 V 300 mA

MEAN WELL DCWN03B-05 elektriline muundur 3 W 18-36 V 300 mA on kompaktne alalisvoolumuundur, mis on mõeldud rakendustele, mis vajavad stabiilset väikese võimsusega vooluallikat. See aktsepteerib laia alalisvoolu sisendpingevahemikku 18 V kuni 36 V ja annab reguleeritud väljundvoolu 300 mA maksimaalse võimsusega 3 W, võimaldades sellega juhtida LED-e, andureid ja väikeseid juhtelektroonikaseadmeid, kus on vaja kontrollitud voolu. Selle väike vormitegur ja sirgjoonelised elektrilised omadused muudavad selle sobivaks integreerimiseks valgustusseadmetesse, tööstuslike juhtmoodulitesse ja akutoitesüsteemidesse.

Eelised

See muundur pakub tõhusat muundamist oma määratud sisendvahemikus ja säilitab pideva väljundvoolu 300 mA, mis lihtsustab vooluga juhitavate koormuste disaini. Kompaktne suurus vähendab ruumivajadust korpustes ja võimaldab lihtsat paigaldamist. Eelnevalt määratletud elektrilise käitumisega vähendab see vajadust täiendavate väliste voolureguleerimisahelate järele ning hõlbustab soojusplaneerimist väikese võimsusega rakenduste puhul.

Sobib

• LED-massivide ja üksikute suure võimsusega LED-ide juhtimiseks, mis vajavad 300 mA pidevat voolu
• Andurite ja mõõteriistade toiteks, mis vajavad stabiilset väikese võimsusega allikat
• Integreerimiseks juhtmoodulitesse, väikestesse tööstusseadmetesse ja sideseadmetesse
• Akutoitesüsteemidesse, kus sisendpinged jäävad vahemikku 18–36 V

Peamised spetsifikatsioonid

• Sisendpinge vahemik: 18–36 V DC
• Väljundrežiim: pidev vool
• Väljundvool: 300 mA
• Maksimaalne väljundvõimsus: 3 W
• Vormitegur: kompaktne alalisvoolumuundur, mis sobib paneeli- või trükkplaadi paigaldamiseks

Kasutamine

Ühendage muundur alalisvooluallikaga, mis jääb 18–36 V vahemikku, jälgides õiget polaarsust. Ühendage koormus väljundklemmidega, veendudes, et koormus on mõeldud pidevale 300 mA voolule ega ületa 3 W võimsuspiiri. Kontrollige ühendused ja võimalusel mõõtke väljundvoolu ja pinget koormamata ja nimitöötingimustes õige toimimise kinnitamiseks. Tagage piisav ventilatsioon või paigaldamine soojust hajutavale pinnale pidevaks tööks nimivõimsusel.

Soovitused

Usaldusväärse töö tagamiseks kasutage juhtmeid, mille mõõtmed on valitud nii, et minimeerida pingelangu toiteallika ja muunduri vahel. Vältige töötamist sisendpingetel, mis on lähedal alumisele või ülemisele piirile, kui toiteallikas on ebastabiilne; võimaluse korral tagage reguleeritud sisend. LED-ide juhtimisel lisage sobivad pistikud ja sulavkaitsed sisendipoolele ning veenduge, et LED-i päripinge ja kogukoormus ei ületaks muunduri 3 W võimsust.
