Maanduskomplekt Rittal 2565.000, kollane, 180 g

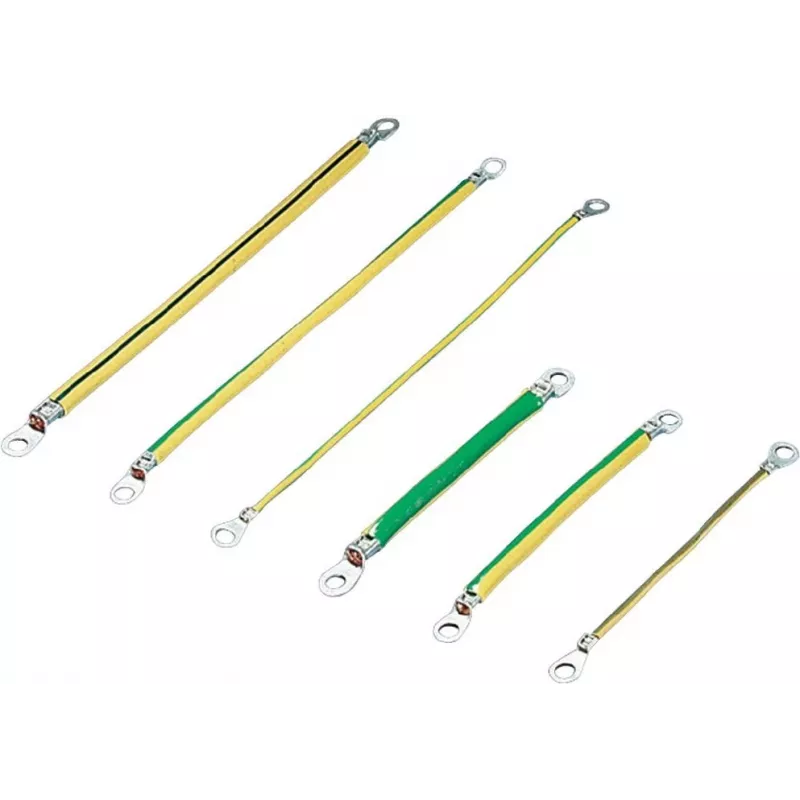

Rittal 2565.000 maanduskomplekt kollases viimistluses on eelmonteeritud maandusühenduslahendus kaaluga 180 g, mis on mõeldud paigaldamiseks elektrikilpidesse ja juhtkappidesse. See tagab seadmete ja kapi raami vahel kindlaksmääratud kaitsepotentsiaaliühenduse, tagades järjepideva kontakti ohutuseks ja elektromagnetiliste häirete vähendamiseks. Komplekt sisaldab pikkusele optimeeritud kaabeldust ja rõngasterminale, mis on mõõdetud sobima tavaliste maanduskruvidega, võimaldades kiiret paigaldust ja usaldusväärset juhtivust.

Eelised

Maanduskomplekt tarnitakse paigaldusvalmis, koos rõngasterminalidega M6 ja M8 maanduskruvidele, et sobituda tavaliste kapi riistvaraga. Kollane viimistlus tagab maandusjuhi selge visuaalse tuvastamise. Kompaktne, pikkusele optimeeritud konstruktsioon vähendab juhtimispingutust lülitus- ja juhtkappides, pakkudes samal ajal madalatakistuslikku kaitsepotentsiaaliühtluse teed.

Sobib

Peamised tehnilised andmed

Kasutusjuhised

Kinnitage üks rõngasterminal korpuse või kapi raami maanduspunktile ja teine seadme või komponendi maanduskruvile, kasutades kruvi suurusele sobivat pöördemomenti. Veenduge, et kontaktpinnad on puhtad ja vabad värvist, korrosioonist või prahist, et saavutada madalatakistuslik ühendus. Juhtige juht nii, et vältida teravaid servi ja liikuvaid osi ning kinnitage vajadusel, et vältida ühenduste pinget. Kontrollige jätkuvust sobiva katseseadmega pärast paigaldamist.

Soovitused

Kasutage sobivaid isikukaitsevahendeid ja järgige kehtivaid elektripaigaldusstandardeid. Usaldusväärse pikaajalise toimivuse tagamiseks kontrollige ühendusi perioodiliselt ja pingutage vajadusel kruvisid. Valige rõngasterminali ühendus, mis vastab kruvi läbimõõdule (M6 või M8), et tagada korrektne mehaaniline ja elektriline kontakt.
