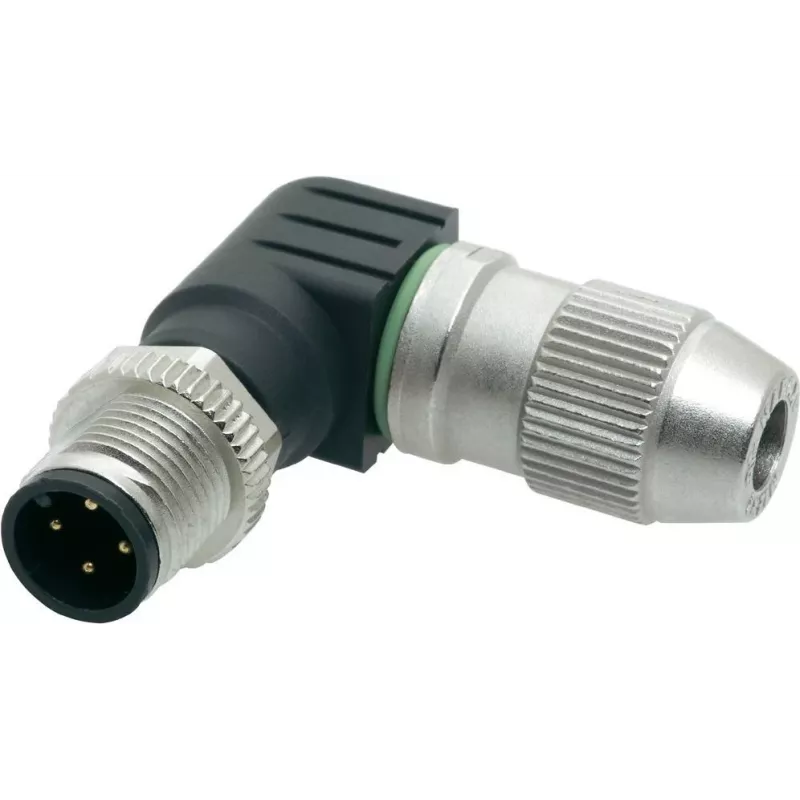

M12 nurgapistik Harting M12 21 01 140 5 4‑pooluseline — nurga signaali-/andmepistik

Harting M12 21 01 140 5 nurgaga 4‑pooluseline pistik on mõeldud usaldusväärseks signaali- ja andmeedastuseks tööstuskeskkonnas. Kompaktne M12 formaat ühendab neli kontakti nurgakujulisse korpusesse, mis lihtsustab kaablite marsruutimist ja paigaldamist piiratud ruumides. Mõeldud kasutamiseks andurite, täiturite ja juhtseadmetega, pakub see nurga signaali-/andmepistik stabiilset elektriühendust ja vormitegurit, mis vähendab kaablite pinget, kui ruumi on vähe.

Eelised

Nurgapistiku geomeetria võimaldab puhast kaabli väljumist ja lihtsamat paigaldamist paneelidesse või masinatesse, kus sirged pistikud takistaksid komponente. Neli kontaktipositsiooni pakuvad standardset signaali- ja väikesevõimsuselist andmeühendust, samas kui töökindel korpus toetab korduvaid paaritamistsükleid ja usaldusväärset kontakti püsimist. Kompaktsed mõõtmed aitavad hoida juhtmestike korrashoidu ja vähendavad kaablihäirete tõenäosust läheduses olevate osadega.

Sobib

• Tööstuslikud andurid ja muundurid
• Täiturid ja klapikontrollerid
• Masina juhtpaneelid ja I/O moodulid
• Automaatika juhtmestik kitsastes või piiratud paigalduskohtades

Peamised tehnilised andmed

• Pistiku formaat: M12, 4 kontakti (4‑pooluseline)
• Paigaldussuund: nurgeline (täisnurga) korpus parema kaabli marsruutimise jaoks
• Kasutusotstarve: signaali- ja väikesevõimsuseline andmeedastus
• Kontaktide paigutus: 4 kontaktipositsiooni, mis sobivad tüüpilistele anduri/täituri juhtmestikele
• Mehaaniline vastupidavus: mõeldud korduvateks paaritamis- ja lahtiühendamistsükliteks (tööstuslik klass)
• Korpus: kompaktne disain, sobib kitsastesse paigaldusruumidesse

Kasutamine

Valmistage kaabel ette, eemaldades välimise mantli, et paljastada üksikud juhtmed, ja otsastage need vastavalt seadme juhtmestiku skeemile. Sisestage juhtmed pistiku kontaktidesse, järgides õiget tihvtide järjestust, ja kinnitage kontaktid vastavalt pistiku monteerimisjuhistele. Paigaldage nurgapistik seadmele või paneelile, pingutage lukustusmehhanism ettenähtud pöördemomendini, kui see on märgitud, ning kontrollige pidevust ja õiget signaali marsruutimist enne süsteemi käivitamist.

Soovitused

Kasutage nurgapistikut M12 seal, kus kaabli väljumissuund ja ruumipiirangud nõuavad täisnurgalahendust. Veenduge ühilduvuses paarituvate pesadega ja järgige tööstuse parimaid tavasid kaabli varjestamisel ja maandamisel, et säilitada signaali terviklikkus elektriliselt mürarikastes keskkondades.
