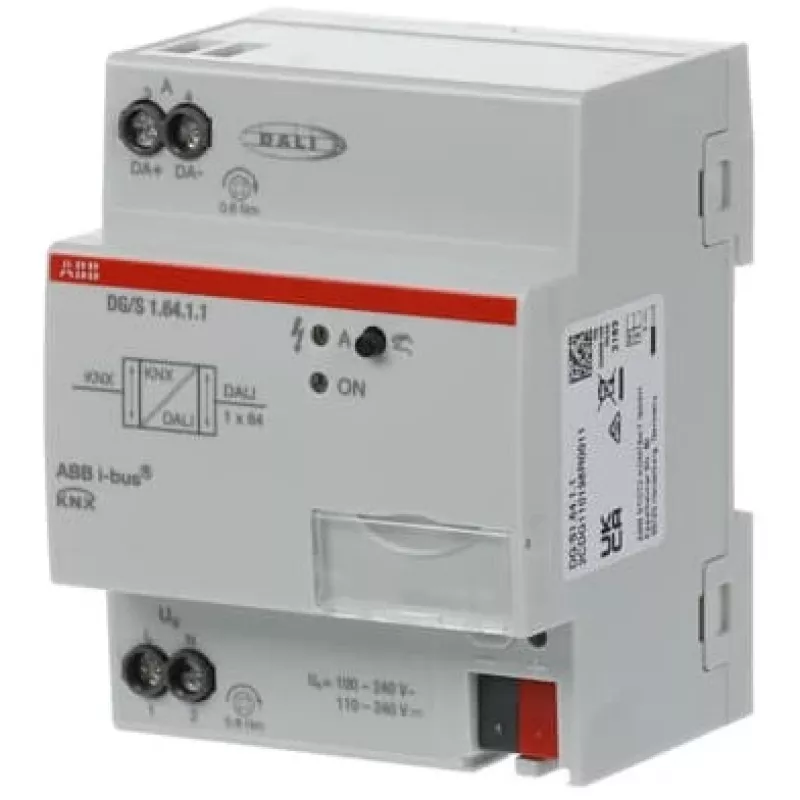

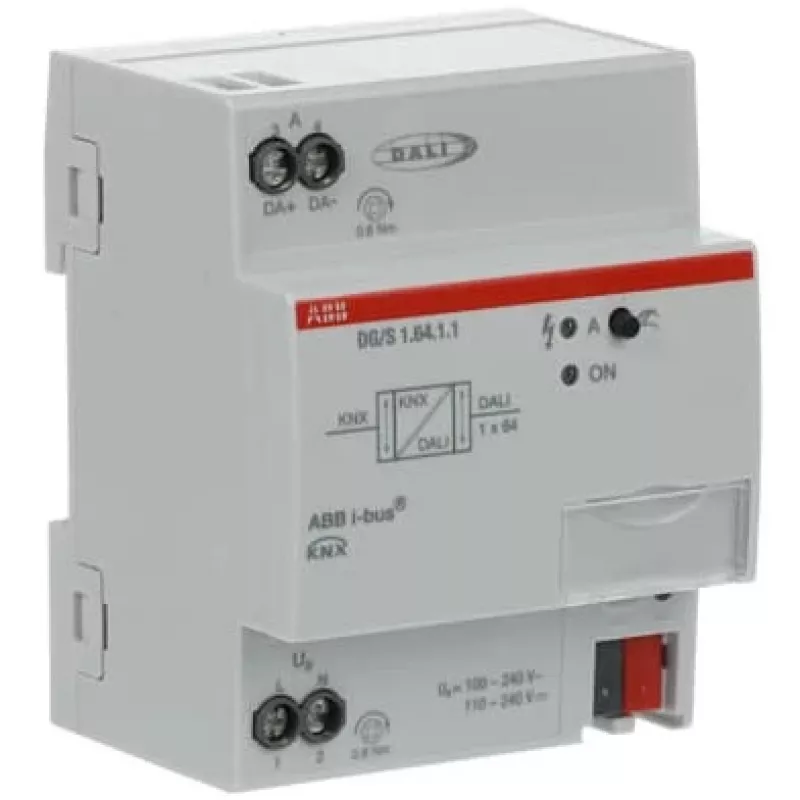

Lüüs/kontroller ABB 2CDG110198R0011, IP20, 264 V sisend, 70×63,5×90 mm, hall

ABB 2CDG110198R0011 on ühe pealiidese DALI-kontroller integreeritud DALI-toiteallikaga, sertifitseeritud DALI‑2 (EN 62386) järgi. See asub hallis IP20 korpuses mõõtmetega 70 × 63,5 × 90 mm, ühendub ABB i‑bus KNX-iga ja talub kuni 264 V sisendit. Seade pakub ühte DALI väljundit, mis toetab kuni 64 DALI-osalejat, ja võimaldab juhtida standardseid DALI-seadmetüüpe (nt DT6, DT8) EN 62386‑102 käskude kaudu. Hõlmab ka avariimuunduri funktsioone (DT1 vastavalt EN 62386‑202) ning mitmesuguseid rikke- ja olekutagasiside valikuid.

Eelised

Lüüs/kontroller pakub integreeritud DALI-toiteallikat ja KNX-side, et tsentraalselt juhtida valgustust. See toetab kuni 64 DALI-osalejat, 16 valgustusgruppi ja 16 stseeni, lisaks üldlevijuhtimist. Sisseehitatud avariimuunduri tugi võimaldab KNX-i kaudu käivitada hädavalgustuse teste (funktsioon ja kestus). Saadaval on mitu töörežiimi, nagu alluv, trepikoda, sund, blokeerimine ja stseen, ning ulatuslik rikete ja vigade raporteerimine lihtsustab seiret ja hooldust.

Sobib

• Integreerimiseks KNX-põhistesse hooneautomaatikasüsteemidesse
• Kuni 64 DALI-valgusti juhtimiseks äri- või avalikes hoonetes
• Projektidesse, mis vajavad tsentraalset stseeni- ja grupivalgustuse juhtimist
• Paigaldistesse, mis vajavad hädavalgustuse testimist ja seiret KNX-i kaudu

Peamised tehnilised andmed

• Tootja: ABB, mudel 2CDG110198R0011
• Sertifikaat: DALI‑2 (EN 62386)
• Sisendid: kuni 264 V
• Mõõtmed: 70 × 63,5 × 90 mm
• Kaitseaste: IP20
• DALI väljundid: 1 väljund, kuni 64 osalejat
• Grupid/stseenid: 16 valgustusgruppi, 16 stseeni
• Hädavalgustus: DT1 tugi vastavalt EN 62386‑202 (iseseisev avariimuundur)
• Toetatud seadmetüübid: standardsed DALI-seadmed (nt DT6, DT8) EN 62386‑102 kaudu

Kasutamine

Paigaldage ABB 2CDG110198R0011 sobivasse korpusesse või DIN-liistule, kus IP20 kaitse on vastuvõetav. Ühendage KNX-siin ja vooluvõrgu toide (kuni 264 V) vastavalt paigaldusjuhendile ja kohalikele eeskirjadele. Juhtke DALI väljund DALI liiniga, millel on kuni 64 seadet. Seadistage seadmeaadressid, grupid ja stseenid KNX seadistustööriista kaudu ning määrake avariimuunduri parameetrid, kui on vaja hädavalgustuse funktsioone. Jälgige oleku- ja veateateid KNX-i kaudu, et kontrollida nõuetekohast toimimist.

Soovitused

Kasutage seadet sisetingimustes paigaldistes, kus on IP20 nõuded; veenduge, et DALI kaabeldus järgib EN 62386 soovitusi. Tehke käikulaskmine ja hädavalgustuse testid KNX-süsteemi kaudu ning hoidke ABB paigaldusjuhendit juhtmestiku ja ohutusjuhiste jaoks käepärast.
