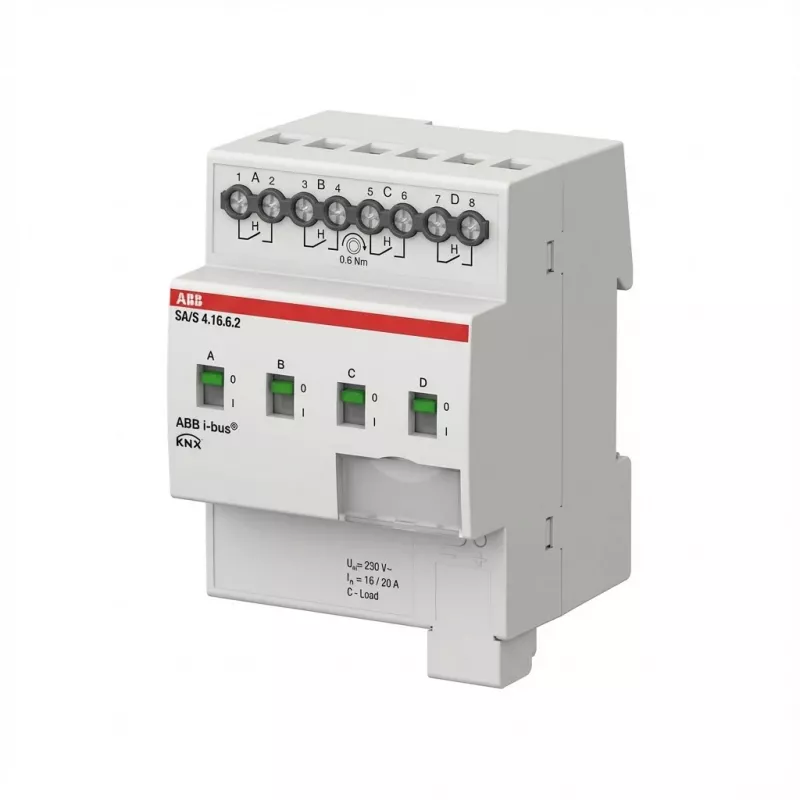

Lülitusaktuaator (Schaltaktor) 4-kanaliline, 16 A, C-koormus, ABB REG SA/S4.16.6.2

ABB REG SA/S4.16.6.2 on DIN-liistule paigaldatav 4-kanaliline lülitusaktuaator, mis on mõeldud hoone elektripaigaldiste ja automaatika jaoks. Seade pakub nelja iseseisvalt lülitatavat väljundit nimitülitusvõimega 16 A kanali kohta C-tüüpi koormustele. Selle kompaktne vorm võimaldab paigaldamist jaotus- või juhtkilpidesse tsentraliseeritud valgustusahelate, väikeste mootorite või muude elektrikoormuste juhtimiseks elu- ja ärikeskkondades.

Eelised

Lülitusaktuaator pakub nelja sõltumatut kanalit ühes DIN-liistu moodulis, vähendades ruumivajadust juhtkappides. Iga kanal toetab 16 A C-koormuse nimivoolu, võimaldades tüüpiliste valgustusahelate ja mõõdukate induktiivkoormuste usaldusväärset lülitamist. Seade on mõeldud integreerimiseks hoone juhtimissüsteemidesse ja tagab stabiilse töö, lihtsa juhtmestiku ja prognoositava lülitusjõudluse. Selle standardne DIN-liistu vorm ja selge klemmide paigutus lihtsustavad paigaldamist ja hooldust.

Sobib

• Valgustusahelate tsentraliseeritud juhtimine kodudes, kontorites ja ärihoonetes
• Mõõdukate induktiivkoormuste, näiteks väikeste mootorite, pumpade või ventilaatorkonvektorite lülitamine
• Integreerimine hooneautomaatikasüsteemidesse stseeni- või graafikupõhiseks lülitamiseks
• Mitme ühekanalilise relee asendamine või konsolideerimine kompaktseks mooduliks

Peamised tehnilised andmed

• Kanalid: 4 sõltumatut lülitusväljundit
• Nimilülitusvool: 16 A kanali kohta C-tüüpi koormustele
• Paigaldus: DIN-liist (EN standardliist)
• Rakendus: vahelduvvoolu lülitamine valgustusele ja mõõdukatele induktiivkoormustele
• Paigalduskoht: jaotus- või juhtkilbid, siseruumides kasutamiseks

Kasutamine

Paigaldage seade standardsele DIN-liistule jaotus- või juhtkappi, veendudes, et toide on enne juhtmestiku ühendamist lahti ühendatud. Ühendage toite- ja koormusjuhtmed vastavatele sisend- ja väljundklemmidele vastavalt vooluahela projektile ja kohalikele juhtmestiku eeskirjadele. Häälestage aktuaator hoone juhtimissüsteemi osana, kasutades süsteemiintegraatori poolt määratud juhtsiini või liidest. Kontrollige korrektset tööd, testides iga kanalit eeldatavatel koormustingimustel ja veenduge, et kaitseseadmed ja juhtmestik on õigesti dimensioneeritud 16 A lülitamiseks.

Soovitused

Kasutage aktuaatorit mitme lülituspunkti koondamiseks ühte moodulisse, et säästa ruumi ja lihtsustada juhtmestikku. Kontrollige koormuse tüüpe ja sisselülitusvoolusid enne induktiivsete seadmete ühendamist; kui sisselülitusvool ületab seadme või vooluahela kaitse nimiväärtusi, lisage sobivad kaitsekomponendid. Järgige paigaldamise ja kasutuselevõtu ajal kehtivaid elektrieeskirju ja tootja juhiseid.
