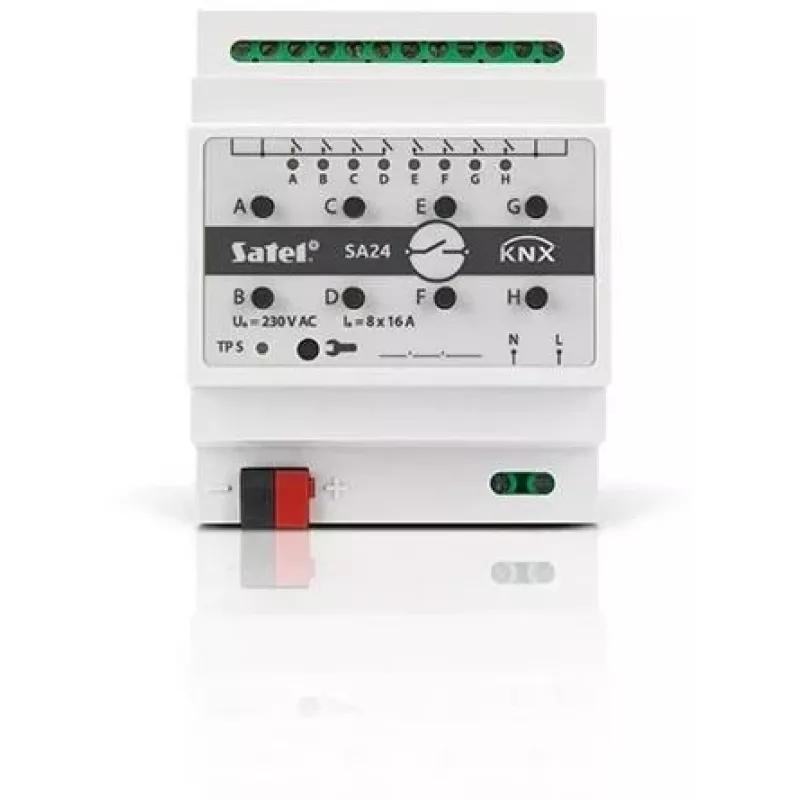

Lülitusajam Satel KNX-SA24 8 kanalit DIN-liistule paigaldatav 3680 W

Satel KNX-SA24 on DIN-liistule paigaldatav lülitusajam 8 sõltumatu kanaliga, mis on mõeldud KNX-põhiste targa kodu ja hooneautomaatikasüsteemide jaoks. See muundab KNX-telegrammid anduritelt ja kontrolleritelt konkreetseteks lülitustoiminguteks elektrilistele koormustele nagu valgustus ja ventilatsioon. Moodul töötab 230 V vahelduvvoolu toitel ja pakub releeväljundeid, mis suudavad käsitleda tüüpilisi majapidamis- ja ärikoormusi, samas kui selle kompaktne korpus (92 mm lai, 60 mm sügav, 70 mm kõrge) sobib standardsetesse jaotuskilpidesse.

Eelised

KNX-SA24 pakub kaheksat releeväljundit, mida saab konfigureerida eraldi loogiliste kanalitena, võimaldades paindlikku mitme vooluahela juhtimist ühest DIN-liistu seadmest. Selle ühilduvus KNX-telegrammidega tagab usaldusväärse integreerimise andurite, lülitite ja automaatikastsenaariumitega. Mooduli nimilülitusvõimsus toetab laia valikut elektriseadmeid ning kompaktne kuju vähendab ruumivajadust elektrikilpides. Mõeldud DIN-liistule paigaldamiseks, lihtsustab see paigaldamist ja hooldust elamu- ja äripaigaldistes.

Sobib

• Valgustusahelate lülitamiseks ja juhtimiseks kodudes ja hoonetes
• Ventilatsiooniventilaatorite ja -väljatõmmete juhtimiseks
• Integreerimiseks KNX-automaatikastsenaariumitesse ja -loogikasse
• Mitme elektrilise koormuse tsentraliseeritud juhtimiseks jaotuskilbis

Peamised tehnilised andmed

• Kanalite arv: 8 sõltumatut releeväljundit
• Sisendpinge: 230 V AC
• Maksimaalne lülitusvõimsus: kuni 3680 W kokku
• Paigaldus: DIN-liist (standardne liistuprofiil)
• Mõõtmed: 92 mm (L) × 60 mm (S) × 70 mm (K)

Kasutamine

Paigaldage KNX-SA24 standardsele DIN-liistule elektrijaotuskilbi sees ja ühendage seade 230 V vahelduvvoolu toitega vastavalt kohalikele elektrieeskirjadele. Ühendage iga releeväljund vastava koormusega (valgustusahel, ventilaator jne) ja konfigureerige loogilised kanalid KNX-süsteemis, kasutades sobivaid ETS-tööriistu või integraatori seadistusprotsessi. Pärast seadistamist võtab moodul vastu KNX-telegramme ja lülitab väljundeid vastavalt, et täita sisse/välja-käske ja automaatikastsenaariume.

Soovitused

Veenduge, et koormusvoolud ja kogu ühendatud võimsus ei ületaks mooduli nimilülitusvõimsust. Kasutage nõuetekohast vooluahelakaitset ja järgige riiklikke juhtmestikueeskirju. KNX-paigaldise ohutuks kasutuselevõtuks ja seadistamiseks kaasake kvalifitseeritud elektrik või sertifitseeritud KNX-integraator.
