LNB Megasat Quattro Diavolo madala müratasemega plokk 10,7-12,75 GHz

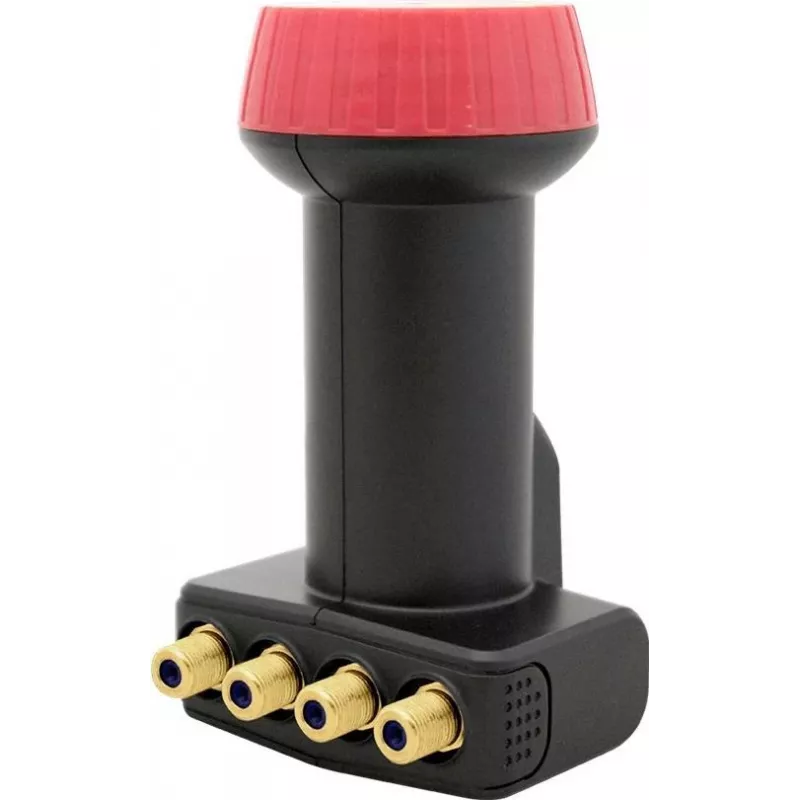

Megasat Quattro Diavolo madala müratasemega plokk 10,7-12,75 GHz on nelja väljundiga LNB, mis on mõeldud statsionaarsete satelliitvastuvõtusüsteemide jaoks. See muundab sissetulevad satelliitsignaalid 10,7–12,75 GHz sagedusalas madalamatele sagedustele, mis sobivad jaotamiseks multiswitšitele ja vastuvõtjatele. Seadmel on kompaktne 4 cm läbimõõduga kiiriti, töökindel musta ja punase värvi korpus ning iga väljundi jaoks üks F-tüüpi RF-pistikupesa, mis tagab stabiilse elektriühenduse ja lihtsa paigalduse standardsatelliitantennide harudesse.

Eelised

LNB tagab madala müraga signaalimuunduse kogu Ku-sagedusala vastuvõtuvahemikus (10,7–12,75 GHz), et tagada ühtlane vastuvõtukvaliteet. Selle Quattro konfiguratsioon pakub eraldi väljundeid vertikaalse madala, vertikaalse kõrge, horisontaalse madala ja horisontaalse kõrge polarisatsiooni jaoks, mis lihtsustab ühendamist multiswitšitega mitme korteriga või mitme vastuvõtjaga paigaldistes. Kompaktsed mõõtmed (99 mm lai, 54 mm sügav) ja 4 cm kiiriti läbimõõt muudavad selle ühilduvaks enamiku standardsete reflektorfookustega, samas kui F-tüüpi pistik toetab usaldusväärset ja laialdaselt kasutatavat kaabeldust ning liitmikke.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage Megasat Quattro Diavolo LNB korralikult joondatud satelliitantenni fookuspunkti, kasutades antenni tootja kinnitust, ja kinnitage seade mehaaniliselt liikumise vältimiseks. Ühendage iga neljast F-tüüpi väljundist multiswitši vastavate sisenditega või jaotuskaabeldusega, mis on märgistatud vertikaalse madala, vertikaalse kõrge, horisontaalse madala ja horisontaalse kõrge sagedusala jaoks. Veenduge, et koaksiaalkaablid ja pistikud on heas seisukorras, ning pingutage pistikud soovitatud spetsifikatsioonide kohaselt, et säilitada signaali terviklikkus. Pärast füüsilist paigaldust kontrollige antenni joondust ja signaali kvaliteeti satelliidimõõturi või vastuvõtja diagnostikaga ning reguleerige antenni maksimaalse signaalitugevuse saavutamiseks.

Soovitused

Kasutage vähese kaoga, hästi varjestatud koaksiaalkaablit ja korralikult pressitud või kokkusurutud F-tüüpi pistikuid, et vähendada sumbuvust ja võimalikke häireid. Välitingimustesse paigaldamisel rakendage kaabliühendustele ilmastikukindlust ning järgige kohalikke maandus- ja piksekaitsestandardeid, et kaitsta seadmeid ja säilitada pikaajaline signaali töökindlus.
