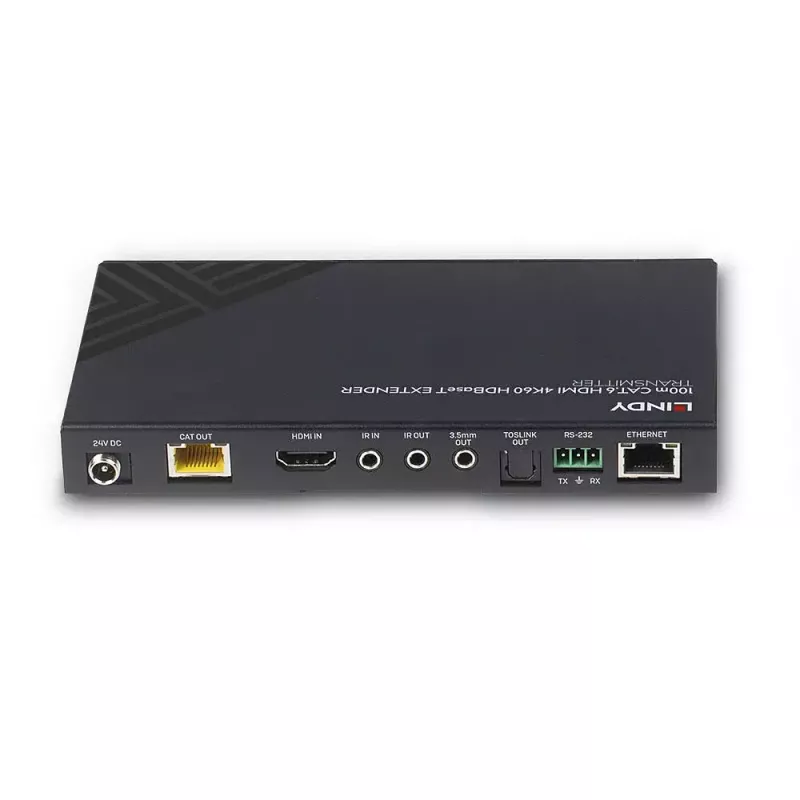

Lindy 100m Cat.6 HDMI 4K60, audio, IR ja RS-232 HDBaseT saatja

Lindy 100m Cat.6 HDMI 4K60, audio, IR ja RS-232 HDBaseT saatja on üks osa suure jõudlusega ja töökindlast lahendusest HDMI-signaalide edastamiseks pikkade vahemaade taha Cat.6 võrgukaabli kaudu. Ühendades selle saatjaühiku ühilduva Lindy HDBaseT vastuvõtjaga (nt 38342), tagab see lahendus usaldusväärse edastuse kuni 100 m kaugusele.

Järgmised vahemaa ja resolutsiooni kombinatsioonid on võimalikud kvaliteetse Cat.6 U/UTP või F/UTP kaabli kasutamisel:100 m: 1920x1080@60Hz 4:4:4 8bit70 m: 3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bit

Toetades kuni 4K Ultra HD resolutsiooni, saab videot vaadata vapustava selgusega, samas kui täiendav HDR (High Dynamic Range) tugi võimaldab sisu kuvada parema heleduse, suurema musta ja valge kontrasti ning palju laiema värvigammaga. See pakub töökindlat lahendust pilkupüüdvate digitaalsete siltide loomiseks jaemüügis, haaravate väljapanekute loomiseks üritustel või kaasahaaravate seadistuste jaoks suuremates konverentsiruumides või loengusaalides.

HDMI kaudu toetatav ARC võimaldab helisisu ekraanilt tagasi ühendatud võimendisse või heliribasse suunata, samas kui lokaalne heli väljavõte võimaldab ühendada heliväljundeid kütkestava mitmekanalilise heli jaoks. Digitaalne heli sisestamine vastuvõtja poolel on samuti võimalik lähteheli jaoks, mida saab hõlpsasti lülitada põhiseadme nupu abil.

PoC (Power over kaabel) funktsionaalsus pakub täiendavat paindlikkust. See võimaldab toidet edastada koos andmetega Cat.6 võrgukaabli kaudu punkt-punkti ühenduses saatja ja vastuvõtja vahel, mis tähendab, et toiteallikat on vaja ainult saatjaühiku juures. Ideaalne, kui vastuvõtja otsas on paigalduses toitepistikud piiratud.

Kahepoolsete IR-portidega mõlemal seadistuse poolel saab lähteseadet hõlpsasti juhtida ekraani poolelt ning ekraani saab juhtida ka HDMI-lähtepoolelt. Kombineerituna CEC-juhtimisega, mis võimaldab käske ühelt peamiselt kaugjuhtimispuldilt, võimaldab see pikendussüsteem kasutajale täielikku ja lihtsat juhtimist. Kahepoolsed RS-232 ja Ethernet-pordid võimaldavad integreeruda ka suurematesse juhtimissüsteemidesse või ühenduda võrgukommutaatorite ja jaoturitega LAN-juurdepääsu kaudu.

Lisaks on toiteallikas ühendatud kruvitüüpi alalisvoolupesa kaudu, mis tagab turvalisema ja töökindlama ühenduse, mis on ideaalne professionaalsete paigalduste jaoks, kus juhuslik lahtiühendamine võib põhjustada suuri probleeme.

HDBaseT on ülemaailmselt tunnustatud standard kvaliteetse AV-sisu ja muude tehnoloogiate (sh toide ja juhtimine) edastamiseks pikkade vahemaade taha odava Cat.6 või kõrgema kaabli kaudu.

HDBaseT ja HDBaseT Alliance'i logo on HDBaseT Alliance'i kaubamärgid. Teist tüüpi kaabli kasutamine, seinapaneelide, ühenduspesade või harukaablipaneelide lisamine põhjustab võimalike vahemaade vähenemist.

Pange tähele: see toode kasutab 18G resolutsioonide saavutamiseks DSC tihendusmeetodit. Kui kasutate koos sellega mõnda teist 18G HDBaseT toodet, veenduge, et mõlemad tooted toetavad sama tihendustüüpi.

Kasutusjuhend

Ühendage HDMI-allikas saatja HDMI-sisendisse. Kasutage kvaliteetset Cat.6 U/UTP või F/UTP kaablit, et ühendada saatja ühilduva Lindy HDBaseT vastuvõtjaga (näiteks MPN 38342). Vajadusel lubage PoC ja ühendage toiteallikas saatjasse; vastuvõtja saab toite Cat.6 kaabli kaudu. Kasutage lokaalset heli väljavõtet või TOSLINK-väljundit heliseadmete ühendamiseks ning vastuvõtja nuppu digitaalse heli sisestamiseks ja allika vahetamiseks. Ühendage IR- ja RS-232-liinid kaugjuhtimiseks ning integreerige Ethernet seal, kus on vaja võrguühendust.

Soovitused

Määratud vahemaade ja resolutsioonide saavutamiseks kasutage kvaliteetset Cat.6 U/UTP või F/UTP kaablit ning vältige täiendavaid seinapaneele, ühenduspesasid või harukaablipaneele. Pange tähele, et toode kasutab 18G resolutsioonide jaoks DSC tihendust; veenduge, et kõik teised 18G HDBaseT seadmed ahelas toetavad sama tihendusmeetodit.
