Liitmik EKWB HDC 12 — messing, titaanviimistlus, kõrgus 15 mm, läbimõõt 20 mm, toru Ø 12 mm

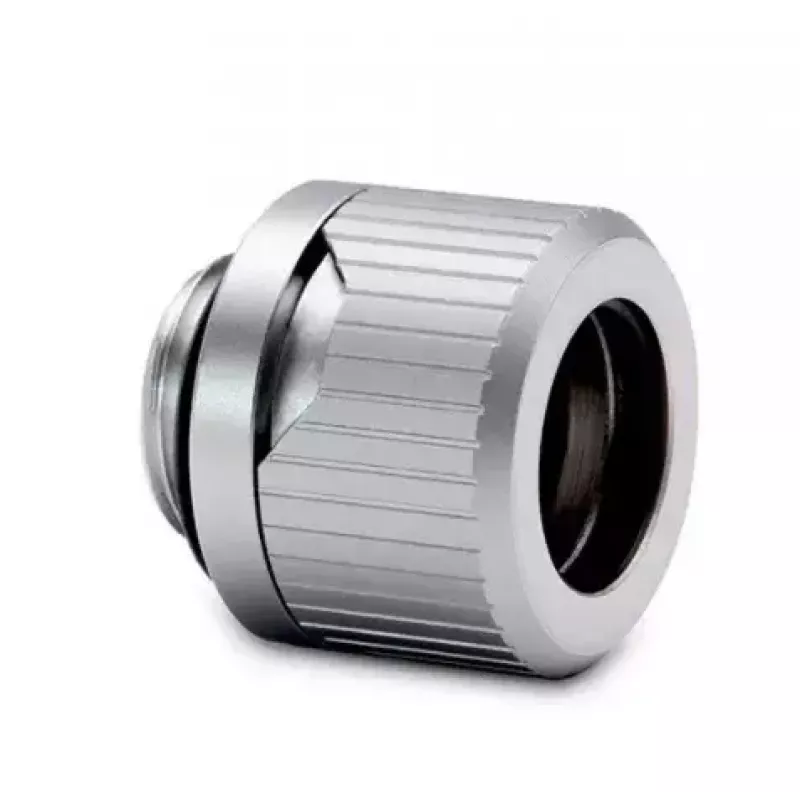

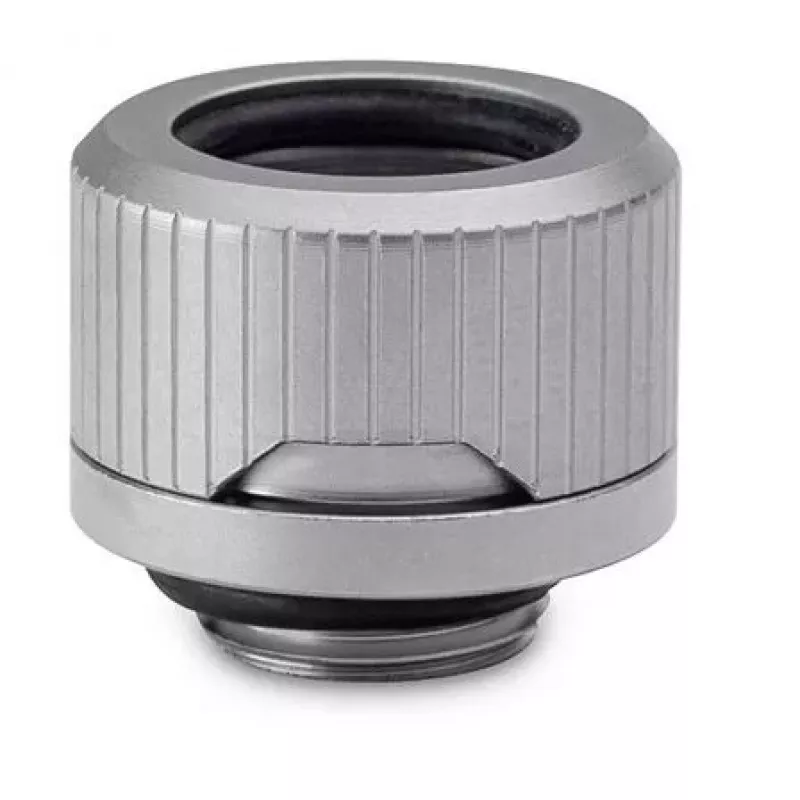

EKWB HDC 12 — messing, titaanviimistlus, kõrgus 15 mm, läbimõõt 20 mm, toru Ø 12 mm on kompaktne surveliitmik, mis on loodud arvuti vedelikjahutuskontuuride jaoks. Valmistatud CNC-töödeldud messingist satiinise titaanivärvi viimistlusega, see 15 mm kõrgune liitmik sobib 12 mm välisläbimõõduga jäigale või painduvale torule ja tagab turvalise, lekkevaba ühenduse. Toode kuulub EK-Quantum Torque HDC 12 sarja ja on disainitud minimalistliku välimusega, eemaldatavate esteetiliste rõngastega (müüakse eraldi) ja kummitihendiga, mida lukustusrõngas torude paigale lukustamiseks kokku surub. Sisemus on tahtlikult katmata, et minimeerida võimalikke saasteaineid jahutuskontuuris.

Eelised

Liitmik ühendab vastupidava messingkonstruktsiooni satiinise titaanivärvi viimistlusega, tagades ühtlase välimuse ja korrosioonikindluse. Lukustav surverõngas surub sisemist kummitihendit kokku, et vältida toru väljatõmbamist, samal ajal kui välised sooned parandavad käsitsi pingutamist. Surverõngal on väljalõiked, mis paljastavad vahetatava esteetilise rõnga kohandatava välimuse jaoks. Barb- ja survedetailid on CNC-töödeldud mõõtmete täpsuse ja usaldusväärse tihenduse tagamiseks ning liitmik ühildub teiste EK Water Blocksi vedelikjahutustoodetega.

Sobib

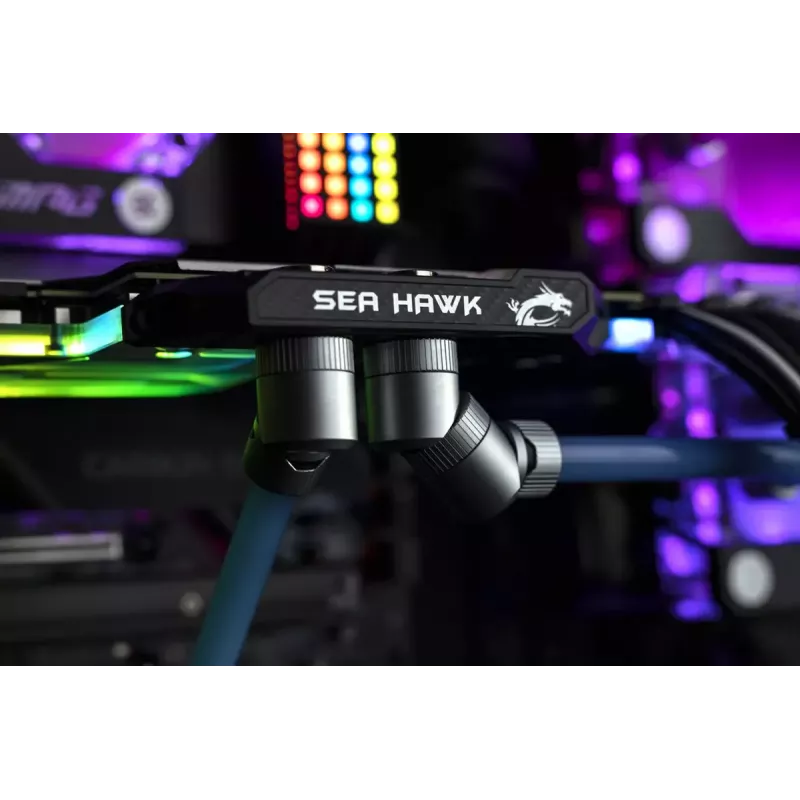

• Kohandatud arvuti vedelikjahutuskontuurid, mis kasutavad 12 mm välisläbimõõduga torustikku (jäik või painduv)
• Jäiga toruga ehitised, kus kasutatakse akrüüli või PETG-d
• EK-Quantum sarja komponentide uuendamine või sobitamine minimalistliku esteetikaga
• Väikese või kompaktse ehitusega süsteemid, mis vajavad madalaprofiililisi liitmikke (15 mm kõrgus)

Peamised tehnilised andmed

• Materjal: CNC-töödeldud messing (välispinna satiinne titaanviimistlus)
• Viimistlus: Satiinne titaanivärvi välispind; sisemus katmata
• Kõrgus: 15 mm
• Välisläbimõõt: 20 mm
• Toetatud toru välisläbimõõt: 12 mm
• Tihend: Kummi O-rõngas (survetihend lukustusrõnga all)
• Ühilduvus: Mõeldud kasutamiseks akrüülist ja PETG-st jäiga torustikuga ning ühildub EK Water Blocksi vedelikjahutustoodetega

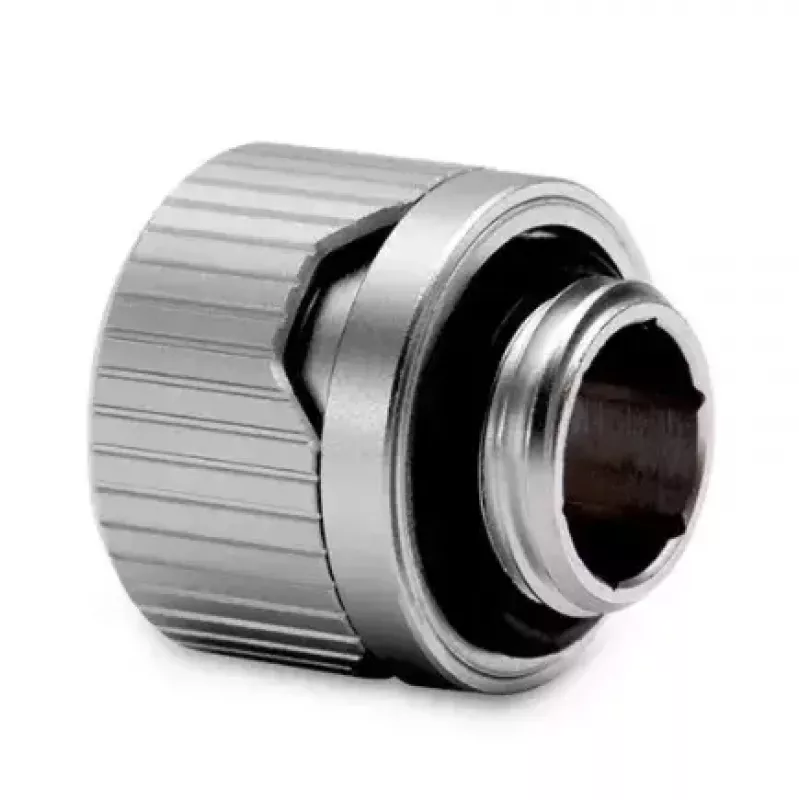

• Paigaldusliides: Barbipesa 9 mm kuuskantvõtme jaoks

Kasutamine

Valmistage ette 12 mm toru, lõigates selle täisnurkselt ja eemaldades otsast pursked, et tagada sujuv paigaldus. Kruvige esteetiline rõngas liitmiku külge (kui seda kasutatakse) enne surverõnga paigaldamist, seejärel libistage surverõngas oma kohale ja sisestage toru täielikult barbile, kuni see toetub vastu sisemist peatust. Pingutage lukustus-/surverõngast käsitsi, kasutades väliseid sooni; kui on vaja täiendavat pöördemomenti, kasutage barbipesas 9 mm kuuskantvõtit, et hoida liitmikku paigal surverõnga keeramise ajal, vältides ülepingutamist. Kontrollige, kas kummi O-rõngas surub korralikult ümber toru, moodustades lekkekindla tihendi. Enne süsteemi täielikku käivitamist tehke kogu kontuuri rõhu- või lekkekatse.

Soovitused

Kasutage ainult 12 mm välisläbimõõduga toru, mis on ette nähtud kõva- või pehmetoru vesijahutuseks. Paigaldage esteetiline rõngas enne surverõngast, kui plaanite kasutada värvilisi rõngaid. Kasutage barbi toetamiseks paigaldamise ajal 9 mm kuuskantvõtit, et kaitsta sõrmi ja vältida liigse jõu rakendamist, mis võib kahjustada külgnevaid komponente; käsitsi pingutamine on tavaliselt piisav. Ärge lubage liitmiku sisemuse kokkupuudet värvide ega katetega ning järgige enne süsteemi sisselülitamist standardseid lekkekatse protseduure.
