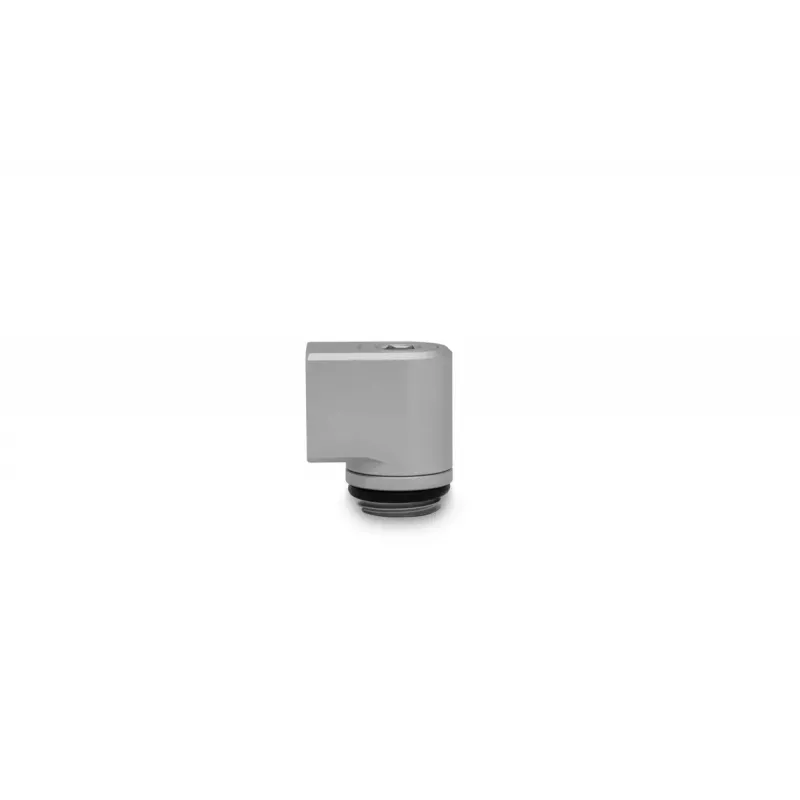

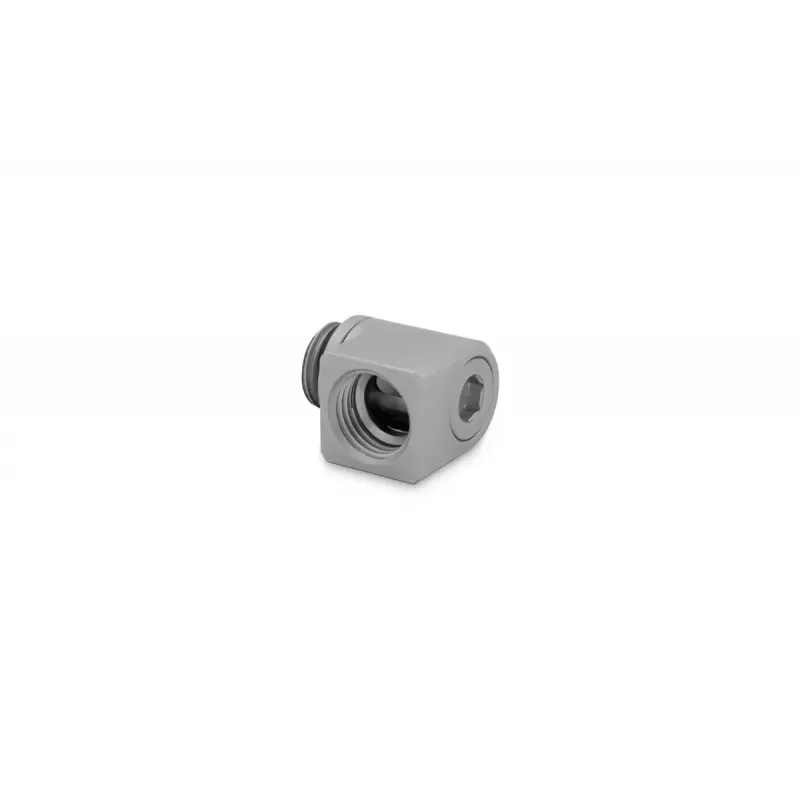

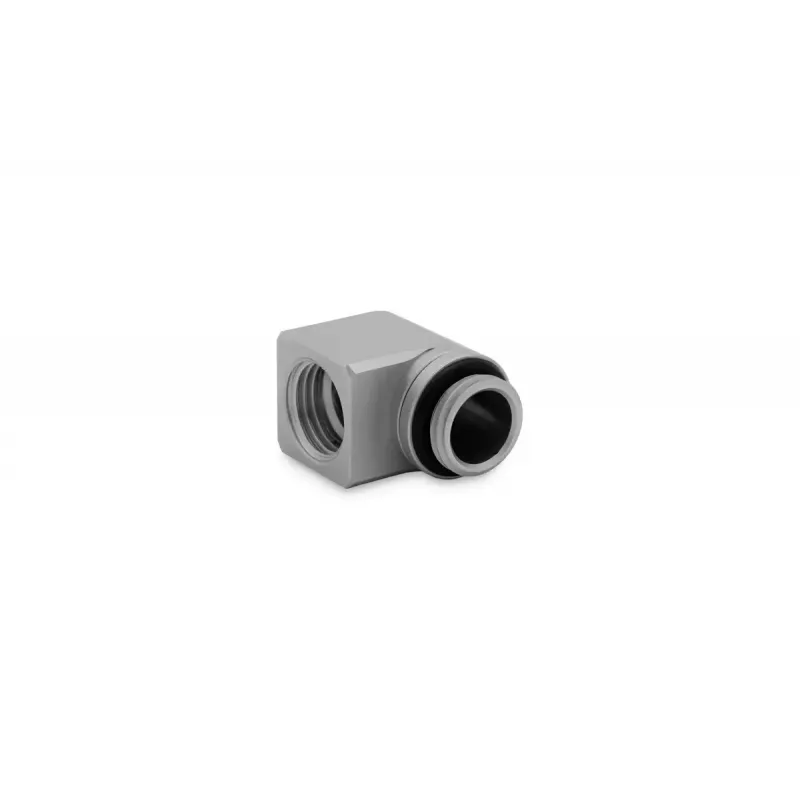

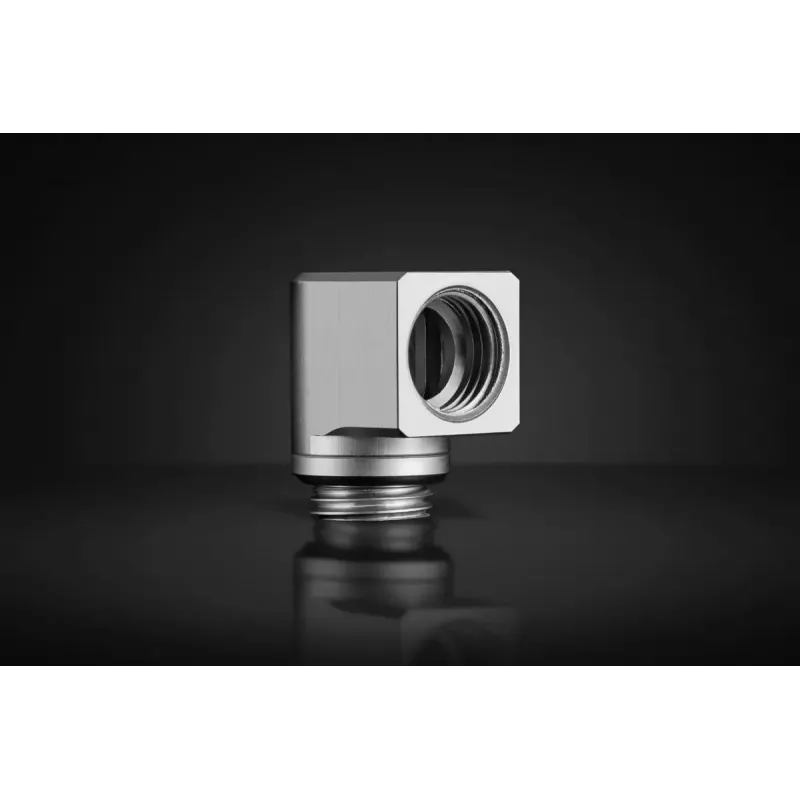

Liitmik arvuti jahutussüsteemile ek water blocks — messing satiinterasest/titaanist viimistlus 20,8 mm kõrgus 16,5 mm läbimõõt

EK-Quantum Torque Micro Rotary 90° adapterliitmik on kompaktne messingist pöörlev nurgaliitmik arvuti vedelikjahutussüsteemidele, viimistletud satiinhõbedas/titaanis. Paigaldatud kogukõrgusega umbes 21 mm (tooteandmetes märgitud 20,8 mm) ja aluse läbimõõduga 16,5 mm pakub see täielikult pööratavat emast G1/4" väljundit, mis võimaldab minimaalses ruumis teha 90° pöörde. Liitmik on CNC-töödeldud täismessingist, kokku pandud kummist O-rõngastega ja jäetud sisepindadelt värvimata, et vähendada võimalikke süsteemi saasteaineid. See ühildub EK-Quantum Torque STC, HDC ja Micro HDP liitmikega.

Eelised

Mikro-pöörlev disain vähendab paigalduskõrgust umbes 10 mm võrra võrreldes tavaliste Torque 90° pöörlevate liitmikega, võimaldades painutusi seal, kus ruumi on vähe. Täpne CNC-töötlus ja satiinviimistlus tagavad ühtlase välimuse ning vastupidava korrosioonikindla messingkonstruktsiooni. Püsivalt kokkupandud kaheosaline konstruktsioon O-rõngastihenditega tagab lekketaluva töö, samal ajal kui pööratav liigend võimaldab emase G1/4" pordi täpset suunalist joondamist.

Sobib

• Kompaktsed arvutid kitsaste torude või komponentide vahekaugustega
• Kohandatud vesijahutussüsteemid, mis kasutavad G1/4" keermestatud porte
• Ühendused EK-Quantum Torque seeria liitmikega (STC, HDC, Micro HDP)

Peamised tehnilised andmed

• Tootja: ek water blocks
• Mudel / MPN: 3831109849699
• Materjal: CNC-töödeldud täismessing
• Viimistlus: Satiinhõbe / Titaan (välispind), sisepinnad värvimata
• Keere: isane G1/4" (kinnitub pordi külge), emane G1/4" pööratav väljund
• Kogukõrgus (paigaldatud): ~20,8–21 mm
• Aluse läbimõõt: 16,5 mm
• Emase pordi keskjoone kõrgus paigalduspinnast: 12,5 mm

Kasutamine

Keerake isane G1/4" keere soovitud komponenti või porti, kasutades vajadusel sobivat keermetihendit vastavalt teie süsteemi nõuetele. Kinnitage liitmik alusest, kasutades 6 mm kuuskantvõtit läbi ülemise pinna ava; kui see on pingutatud, jääb välimine korpus vabalt pöörlema, et saaksite suunata emase G1/4" pordi soovitud ristisuunda. EK soovitab paigaldamise hõlbustamiseks kasutada EK-Loop Multi kuuskantvõtit. Veenduge, et O-rõngad on paigas, ja kontrollige süsteemi täitmise järel lekkeid.

Soovitused

Kasutage liitmikku koos EK-Quantum Torque seeria komponentidega, et tagada ühilduvus. Vältige sisepindade värvimist või muutmist ja pingutage alust õige 6 mm kuuskantvõtmega, et mitte kahjustada tihenduspindu.
