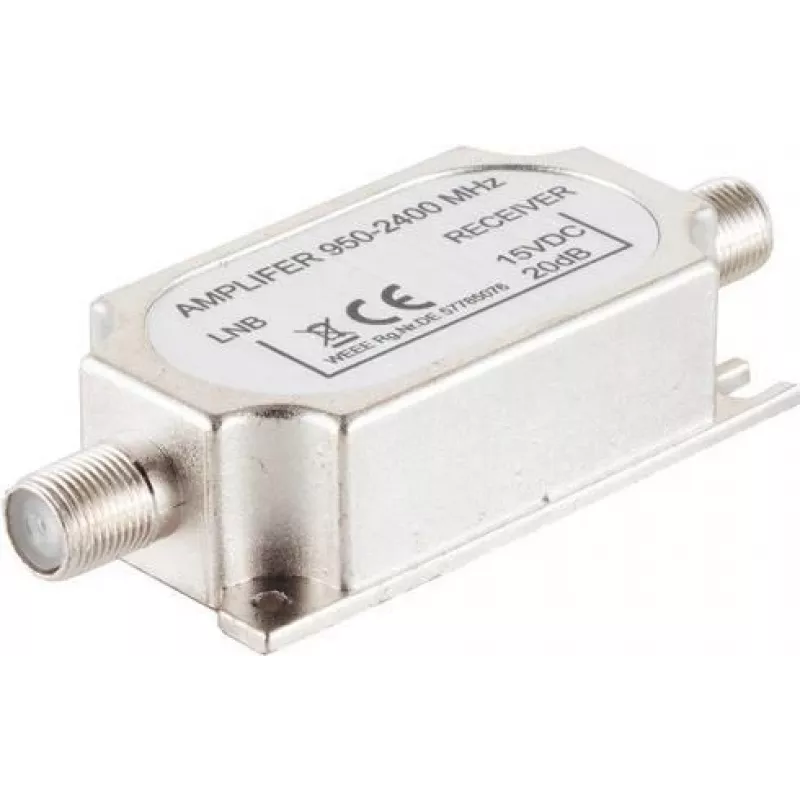

Liinisisene RF-võimendi ShiverPeaks 86310-3A 47–2400 MHz võimendus 16–20 dB

ShiverPeaks 86310-3A liinisisene RF-võimendi töötab sagedusalas 47–2400 MHz ja pakub 16–20 dB võimendust, et tõsta nõrku maapealseid ja satelliitsignaale. See kompaktne võimendi on mõeldud paigaldamiseks otse koaksiaalliini ning toetab signaali võimendamist vastuvõtjate, digibokside ja lihtsate jaotusvõrkude jaoks. Korpuse ja pistikühenduste paigutus muudab selle sobivaks sise- või ilmastikukindlasse välitingimustesse, kus on vaja lisasignaali reservi ilma kaabelduse keeruka ümberseadistamiseta.

Eelised

See liinisisene võimendi tagab stabiilse 16–20 dB võimenduse laias sagedusalas, parandades nii maapealsete kui ka satelliitsignaalide vastuvõttu. See ühildub standardsete 75 Ω koaksiaalühendustega kahe F-tüüpi emapesa kaudu ja sisaldab alalisvoolu läbipääsu võimalust LNB-de toitmiseks. Madal voolutarve koos integreeritud LNB toiteallika toega muudab selle mugavaks satelliitpaigaldiste jaoks, mis vajavad alalisvoolu toidet. Seade tagab ka umbes 6 dB peegelduskadu sisendis ja väljundis ning hoiab pulsatsiooni ±2,5 dB piires, tagades etteaimatava jõudluse kogu sagedusalas.

Sobib

• Nõrkade tele- ja satelliitsignaalide võimendamiseks ühe satelliidi või maapealsetes paigaldistes
• Kasutamiseks koos digibokside ja DVB-vastuvõtjatega signaalireservi parandamiseks
• Väikestesse jaotusvõrkudesse, kus on vaja ühte võimendit koaksiaaltoiteliinis
• Paigaldistesse, mis nõuavad LNB alalisvoolu läbipääsu ja 22 kHz signaalimise ühilduvust

Peamised tehnilised andmed

• Sagedusvahemik: 47–2400 MHz
• Võimendus: 16–20 dB
• Näivtakistus: 75 Ω
• Voolutarve: 80 mA pluss LNB toitevõimekus
• Peegelduskadu (sisend/väljund): ligikaudu 6 dB
• Võimenduse pulsatsioon: ±2,5 dB
• Pistikud: 2 × F-tüüpi emane pesa
• 22 kHz signaalimisega ühilduv ja alalisvoolu läbipääs LNB toiteks

Kasutamine

Paigaldage võimendi liini vahele koaksiaaltoitele antenni või satelliiditaldriku ja vastuvõtja vahele. Veenduge F-tüüpi pistikute õiges suunas ja pingutage käsitsi sobiva tööriistaga, et kindlustada ühendused ilma üle pingutamata. Kui paigaldis sisaldab satelliit-LNB-d, mis vajab toidet, lubage alalisvoolu läbipääs läbi võimendi; kontrollige, et vastuvõtja või väline toitesisestaja annab vajaliku 14–18 V alalisvoolu. Pärast süsteemi toite sisselülitamist kontrollige signaali tugevust ja reguleerige võimendi paigutust või lisasummutust, kui tekib lokaalne ülekoormus. Hoidke seadet ilmastikukaitstud kohas või seadmekorpuses, kui see paigaldatakse õue.

Soovitused

Usaldusväärse töö tagamiseks kasutage kvaliteetset 75 Ω koaksiaalkaablit ja hoidke kaablikäigud võimalikult lühikesed ja otse. Vältige võimendi paigutamist tugevate saatjate või varjestamata toiteallikate lähedusse, et vähendada häireid. Kontrollige vastuvõtja seadeid ja LNB pingevajadust (14–18 V alalisvool) enne alalisvoolu läbipääsu lubamist läbi võimendi.
