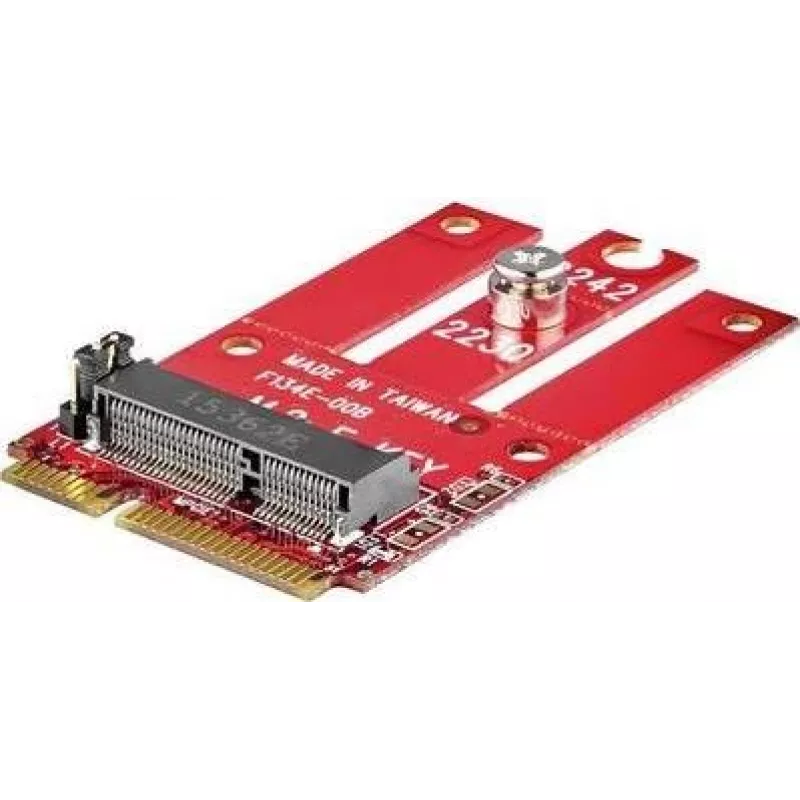

Liidesemuundur Renkforce RF-4630344 — 1x M.2 NGFF 1x Mini-PCIe adapteriks

Renkforce RF-4630344 on liidesemuundur, mis kohandab ühe M.2 NGFF kaardi ühe Mini-PCI Express pesaga. Adapter võimaldab paigaldada M.2 NGFF mooduleid süsteemidesse, millel on ainult Mini-PCIe pistik, võimaldades ühilduvuskontrolli, püsivara testimist ja M.2 moodulite ajutist kasutamist ilma hostriistvara muutmata. Selle kompaktne vormitegur sobib integreerimiseks arendusseadistustes, remonditöödes ja väikestes uuendustes.

Eelised

Adapter pakub lihtsat mehaanilist ja elektrilist muundamist M.2 NGFF ja Mini-PCIe vormitegurite vahel, säilitades tööks vajalikud signaaliühendused. See toetab M.2 moodulite kiiret vahetamist testimiseks või tõrkeotsinguks ning väldib vajadust jootmise või hostseadme muutmise järele. Kompaktne disain vähendab ruumivajadust testimisseadmetes või teenindustöölaudadel, säilitades samal ajal juurdepääsu M.2 kaardile.

Sobib

• M.2 NGFF moodulite testimiseks ja püsivara arendamiseks Mini-PCIe süsteemides
• M.2 kaartide ajutiseks kasutamiseks sülearvutites, manussüsteemides või ruuterites, millel on Mini-PCIe pesad
• Prototüüpimiseks, diagnostikaks ja komponentide kontrollimiseks remonditöövoogudes

Peamised tehnilised andmed

• Vormiteguri muundamine: 1x M.2 NGFF 1x Mini-PCIe vastu
• Toetab ühte M.2 NGFF moodulit
• Kompaktne adapter, mis on mõeldud sisemiseks paigaldamiseks test- või hoolduskeskkondades

Kasutusjuhend

Enne paigaldamist lülitage hostsüsteem välja ja ühendage toide lahti. Joondage M.2 NGFF moodul adapteri pesaga ja kinnitage see vastavalt mooduli kinnitusmeetodile (eraldusseib või kruvi vastavalt vajadusele). Sisestage adapter hostseadme Mini-PCIe pessa, tagades õige orientatsiooni ja pistiku täieliku istuvuse. Ühendage toide uuesti ja lülitage süsteem sisse; host peaks M.2 mooduli ära tundma, kui püsivara ja draiverid seda toetavad. Eemaldamiseks lülitage süsteem välja ja tehke sammud vastupidises järjekorras.

Ieteikumi par lietošanu

Järgige standardseid elektrostaatilise lahenduse (ESD) ettevaatusabinõusid, kontrollige M.2 mooduli ühilduvust hosti liidesega ja veenduge, et sobivad draiverid või püsivara on saadaval. Vältige pistikute sisestamisel ja eemaldamisel liigse jõu rakendamist.
