Liidesekaart DeLOCK 95267 Sisemine SFP Mini PCI Express

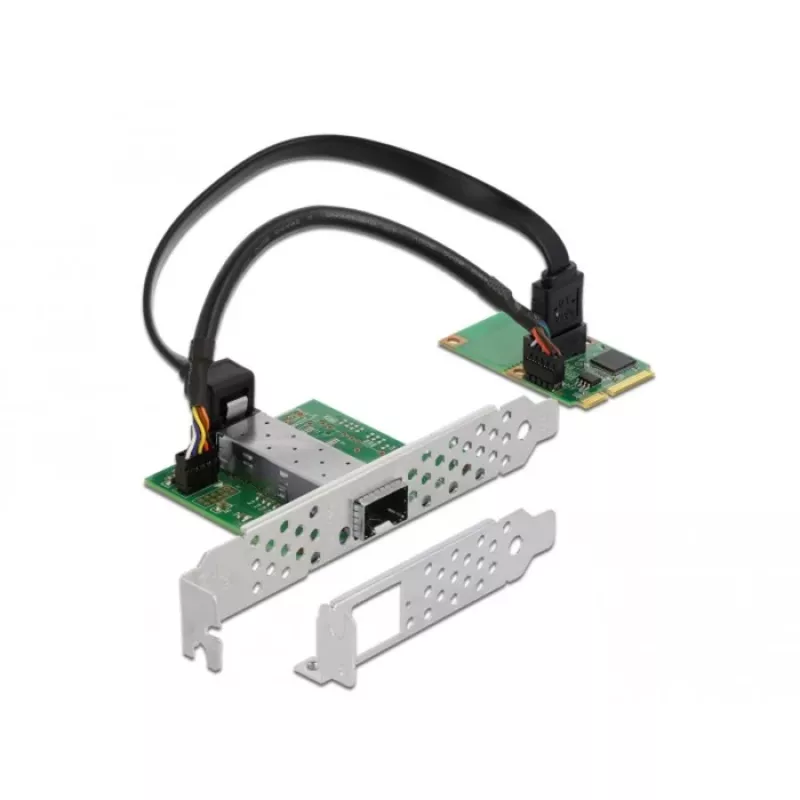

DELOCK 95267 on sisemine Mini PCI Express kaart, mis pakub ühte Gigabit LAN SFP liidest. Moodul mahub Mini PCIe pessa ja SFP ühenduse saab suunata välja läbi pesa kronsteini. Kronstein on perforeeritud, nii et kaarti saab lühendada täissuurusest poolsuuruseni, et see sobiks erinevate süsteemi vormiteguritega.

Eelised

See Mini PCIe SFP kaart pakub pardal SFP porti kuumalt vahetatavate fiiber- või vasktransiiverite jaoks standardsete SFP moodulite kaudu, toetab Gigabit võrgukiirusi ja on saadaval nii täiskõrguse kui ka poole pikkusega kronsteini konfiguratsioonides paindlikuks paigaldamiseks. Selle sisemine disain hoiab võrguliidese integreerituna süsteemi šassiis, võimaldades samal ajal välist juurdepääsu läbi kronsteini.

Sobib

• Gigabit SFP võrgupordi lisamiseks tööstus- või manussüsteemidesse
• Süsteemidesse, millel on Mini PCIe pesad ja mis vajavad modulaarset SFP ühendust
• Keskkondadesse, kus on vaja kompaktseid täissuuruse või poole suurusega kronsteini valikuid

Peamised spetsifikatsioonid

• Hostiliides: Mini PCI Express
• Sisemine: Jah
• Väljundliides: SFP (1 × Gigabit LAN)

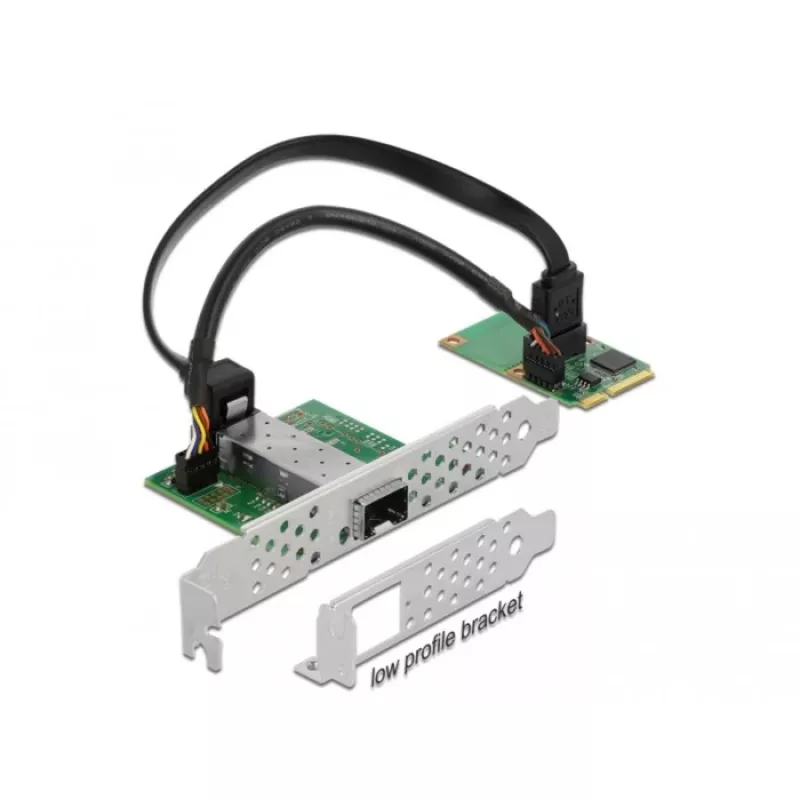

• Kronstein: Perforeeritud, teisaldatav täissuurusest poolsuuruseni

Kasutamine

Paigaldage kaart vabasse Mini PCIe pessa emaplaadil ja kinnitage pesa kronstein šassii külge. Valige ja paigaldage ühilduv SFP transiivermoodul SFP puuri, kui see on vajalik. Suunake SFP pistik läbi pesa kronsteini, et võimaldada välist juurdepääsu. Pärast füüsilist paigaldamist lülitage süsteem sisse ja konfigureerige operatsioonisüsteem või võrgudraiveri seaded, et tuvastada ja kasutada uut võrguliidest.

Soovitused

Kasutage tööstusstandardi SFP transiivereid, mis vastavad võrgumeediumile ja kauguse nõuetele (nt mitmerežiimiline fiiber, ühemoodiline fiiber või vask SFP). Veenduge, et süsteemi BIOS ja operatsioonisüsteem toetavad Mini PCIe seadmeid ning installige vajadusel ajakohased draiverid. Kronsteini lühendamisel järgige šassii tootja juhiseid, et vältida teravaid servi või häireid teiste komponentidega.
