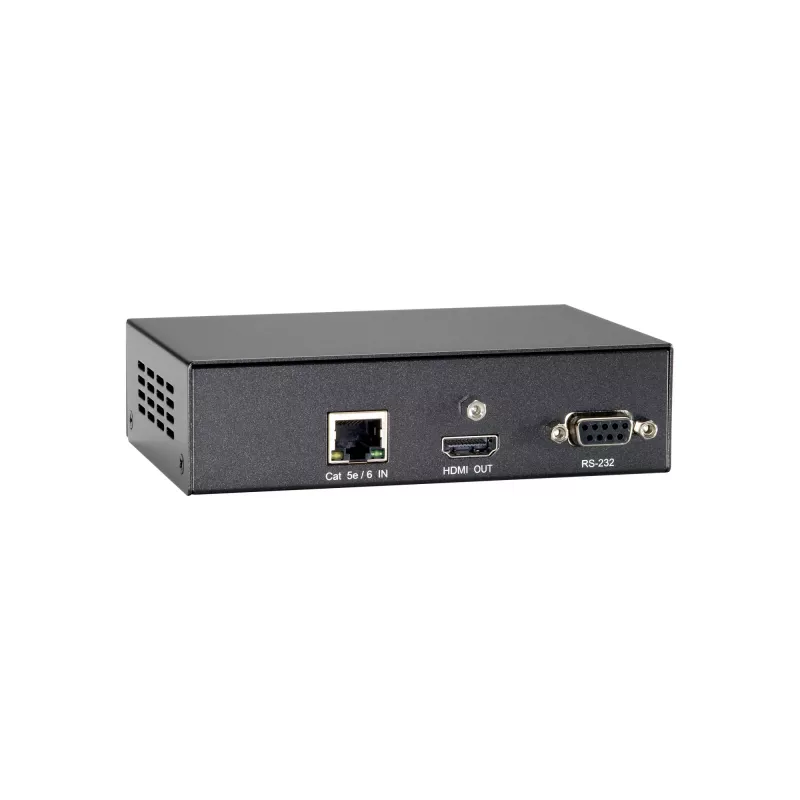

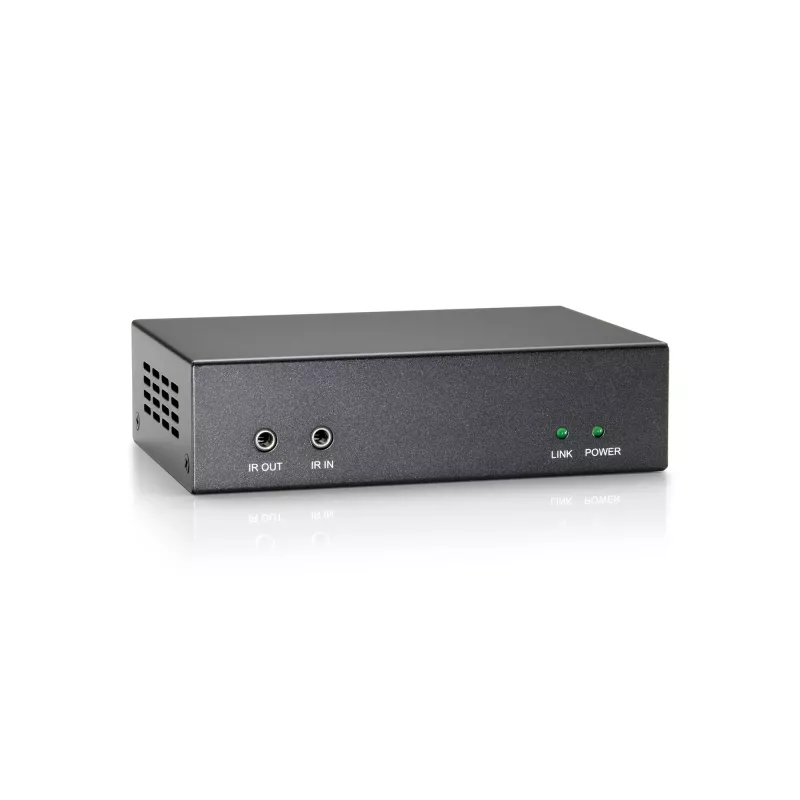

LevelOne HDMI üle Cat.5 vastuvõtja, HDBaseT, 100m, 802.3af PoE

LevelOne HVE-9211PR on HDMI üle Cat.5 vastuvõtja, mis pikendab HDMI-videot, mitmekanalilist heli ja juhtsignaale kuni 100 m üle Cat5e või Cat6 kaabli. Toetades HDBaseT-tehnoloogiat ja eraldusvõimet kuni Ultra HD 4K x 2K (3840 x 2160 @ 30 Hz) ning 1080p Full HD-d, sisaldab kompaktne must vastuvõtja PoE-tuge (IEEE 802.3af) lihtsustatud toitehalduseks ja sobib paigaldistele, kus on vaja kaugkuvarit või allika juhtimist.

Eelised

HVE-9211PR pakub HDMI-, IR- ja RS-232-signaalide pikamaaedastust üle ühe Cat5e/Cat6 kaabli, sisseehitatud EDID-kuumpistiku tuvastust ja EDID-prioriteedi haldust HDMI-väljunditel ning kahesuunalist RS-232/IR-i läbipääsu seadmete juhtimiseks mõlemast otsast. See toetab HDCP-d ja levinud kõrglahutusega helivorminguid (Dolby TrueHD, DTS-HD Master Audio, Dolby Digital Plus, LPCM 7.1) ja nõuab minimaalset seadistamist plug-and-play-toiminguga.

Sobib

• Digitaalsed sildid ja avalikud kuvarid
• Kodukino ja elamu AV-paigaldised
• Messid ja näituseboksid
• Meditsiiniasutused ja professionaalsed esitlusruumid

Peamised tehnilised andmed

• Mudel: HVE-9211PR (vastuvõtja)
• Tehnoloogia: HDBaseT üle Cat5e/Cat6
• Maksimaalne eraldusvõime: 3840 x 2160 @ 30 Hz (4K x 2K)
• Maksimaalne edastuskaugus: kuni 100 m
• PoE: IEEE 802.3af-ühilduv
• Juhtseadmed: Kahesuunaline RS-232 ja IR läbipääs
• EDID: Sisseehitatud kuumpistiku tuvastus ja EDID-haldus
• Heli tugi: Dolby TrueHD, DTS-HD Master Audio, Dolby Digital Plus, LPCM 7.1
• HDMI/HDCP-ühilduv
• Värv: Must
• Mõõtmed: 125 x 85 x 40 mm
• Energiatarve: 1110 mA

Kasutamine

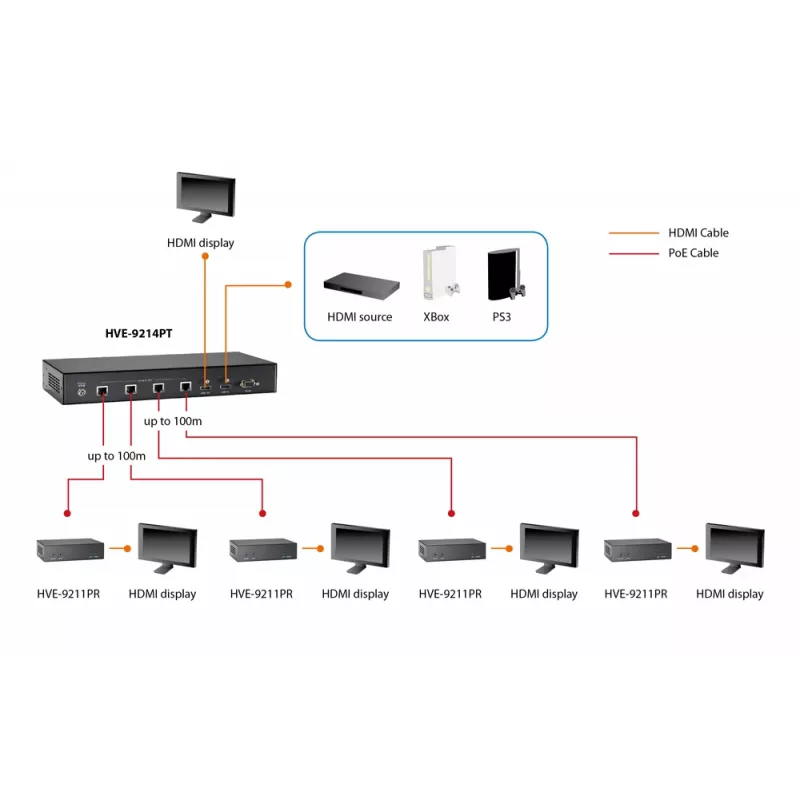

Ühendage saatja HDMI-allikaga ja HVE-9211PR vastuvõtja kuvariga, kasutades HDMI-kaableid. Ühendage saatja ja vastuvõtja Cat5e või Cat6 kaabliga kuni 100 m. Kui saadaval, lubage PoE võrgulülitil või toite vastuvõtjat vastavalt tootejuhistele. Kasutage vastuvõtja EDID- ja HDCP-käsitlust, et tagada korralik käepigistus allika ja kuvari vahel. Juhtige ühendatud seadmeid kaugjuhtimisega RS-232 või IR kaudu, mis suunatakse läbi Cat-kaabli.

Soovitused

Usaldusväärseks 4K edastuseks kasutage kvaliteetset Cat6 kaablit ja hoidke kaablijooksud 100 m piires. Kui Power over Ethernet pole saadaval, tagage saatjale/vastuvõtjale sobiv väline toide vastavalt tootja juhistele. Kinnitage EDID-sätted esmasel seadistamisel, et need vastaksid allika ja kuvari võimalustele.
