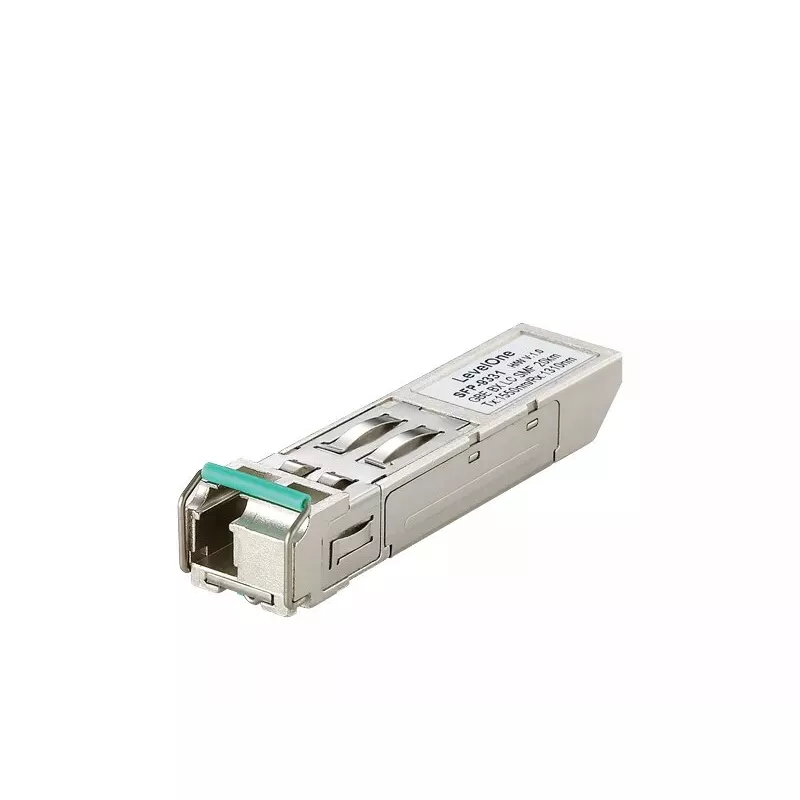

LevelOne 1.25Gbps ühemoodiline BIDI SFP transiiver, 20 km, TX 1550nm / RX 1310nm

LevelOne SFP-9331 on ühemoodiline BiDi SFP transiiver, mis toetab kuni 1,25 Gbps kahesuunalist andmeedastust ühel fiibersüdamikul kuni 20 km kaugusele. See edastab lainepikkusel 1550 nm ja võtab vastu lainepikkusel 1311 nm, võimaldades kahesuunalist sidet, kui see on ühendatud täiendava transiiveriga. Moodul on kompaktne, töötab ühe +3,3 V toiteallikaga ning vastab asjakohastele ohutus- ja liidesestandarditele nagu EN 60825-1, IEEE 802.3z ja asjakohased Fibre Channel spetsifikatsioonid.

Eelised

SFP-9331 pakub kulutõhusat fiiberühendust mitme kiirusega toega (125 Mb kuni 1,25 Gb), simpleksset LC-pistikut ühefiibriliste ühenduste jaoks ja MSA-le vastavust kuumalt vahetatavate SFP-liideste jaoks. See on RoHS-iga vastavuses ja kavandatud 1. klassi laserohutusele, ega vaja täiendavat seadistamist ega installitarkvara.

Sobib

• Punkt-punkti ühemoodilised fiiberlingid kuni 20 km
• Võrguseadmed, mis nõuavad kuumalt ühendatavaid SFP transiivereid
• Gigabit Etherneti ja Fibre Channeli üleslingid ja ühendused

Peamised spetsifikatsioonid

• Liidese tüüp: SFP (simpleksne LC)
• Maksimaalne andmeedastuskiirus: 1250 Mbit/s (1,25 Gbps), mitme kiirusega 125 Mb kuni 1,25 Gb
• Saatelainepikkus (TX): 1550 nm
• Vastuvõtulainepikkus (RX): 1310 nm
• Ulatus: kuni 20 km ühemoodilisel fiibril
• Toiteallikas: üksik +3,3 V
• Mõõtmed: 57 mm × 12 mm × 13,7 mm
• Kaal: 0,022 kg
• Standardid: IEEE 802.3z, Fibre Channel, MSA, EN 60825-1

Kuidas kasutada

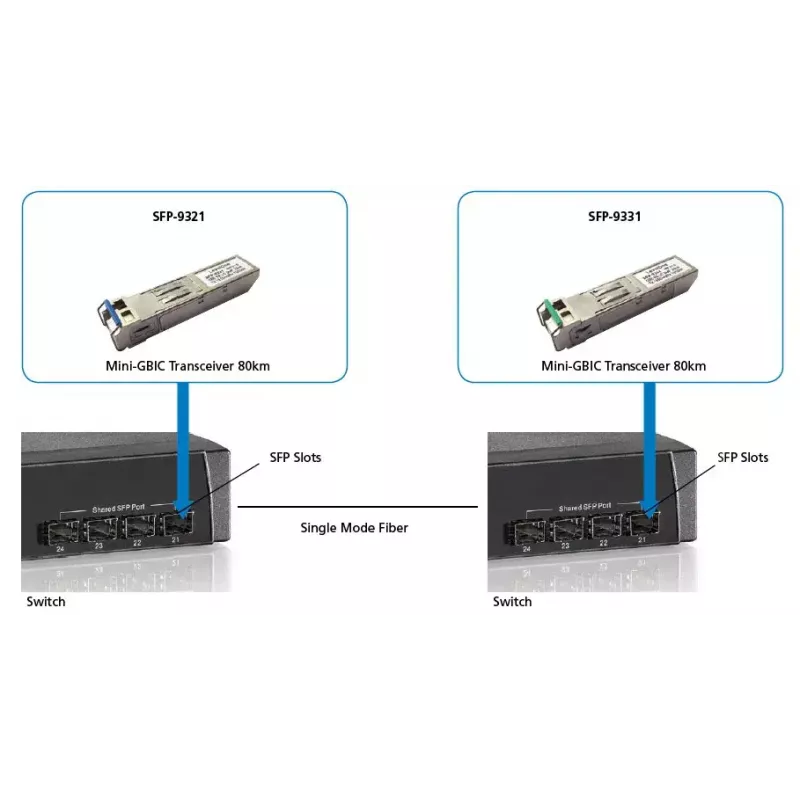

Installige SFP-9331 ühilduvasse SFP-porti lülitites, ruuterites või meediumimuundurites, kui hostseade on välja lülitatud või kuumalt vahetatav. Kahesuunaliseks ühefiibriliseks tööks siduge see transiiver täiendava mooduliga (nt SFP-9321), mis kasutab vastupidiseid TX/RX lainepikkusi. Ühendage simpleksne LC fiiberpistik, kontrollige lingi olekut hostseadmes ja veenduge, et host varustab SFP-pesa +3,3 V toitega.

Soovitused

Kasutage sertifitseeritud ühemoodilist fiibrit ja LC simpleksseid ühendusnööre, kontrollige ühilduvust hostseadme müüja SFP toeloendiga ja vältige fiibri painutamist üle soovitatud raadiuste. Pikaajalise töökindluse tagamiseks töötage ettenähtud temperatuuri- ja võimsuspiirides ning järgige ESD käsitsemisprotseduure mooduli sisestamisel või eemaldamisel.
