LevelOne 1,25Gbps ühemoodiline BIDI SFP transiiver, 10km, TX 1310nm / RX 1550nm

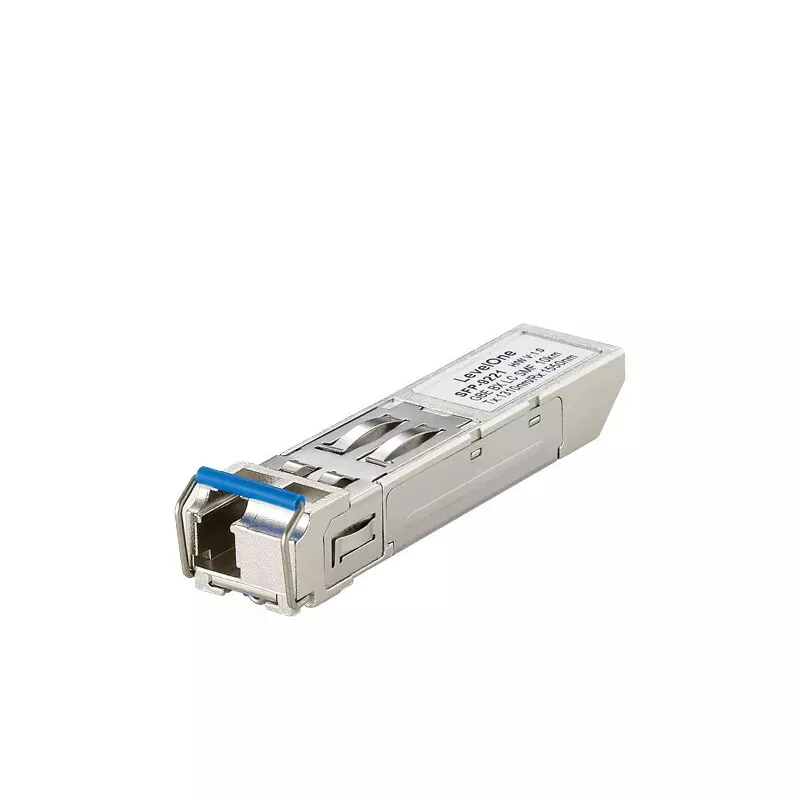

LevelOne SFP-9221 on ühemoodiline kahesuunaline (BIDI) SFP transiiver, mis on mõeldud fiiberoptiliste võrkude jaoks. See toetab andmeedastuskiirust kuni 1,25 Gbps ühe fiiberkiiu südamiku kaudu kuni 10 km kaugusele, edastades lainepikkusel 1310 nm ja vastu võttes 1550 nm. Moodul ühildub SFP mitme tootja kokkuleppega (MSA), kasutab ühte LC-pistikut, vajab +3,3 V toiteallikat ja vastab EN 60825-1 laserohutusstandarditele. See sobib Gigabit Etherneti ja Fibre Channeli rakenduste jaoks ning vastab CE/FCC nõuetele.

Eelised

SFP-9221 pakub kulutõhusat kahesuunalist edastust ühe fiiberkiiu südamiku kaudu, vähendades fiiberinfrastruktuuri vajadust. See toetab mitut andmeedastuskiirust alates 125 Mb/s kuni 1,25 Gb/s NRZ-kodeeringuga, pakub standardset SFP-vormingut kuumvahetatavaks paigaldamiseks ning vastab RoHS-ile ja on pliivaba. Selle LC-pistik ja MSA-ühilduvus tagavad laia koostalitlusvõime seadmetega, mis aktsepteerivad SFP-mooduleid.

Sobib

• Gigabit Ethernet ühendustele kuni 1,25 Gbps
• Fibre Channel ühendustele (ühildub 1,06 Gbps spetsifikatsioonidega)
• Pikamaa ühemoodilistele ühendustele kuni 10 km ühe fiiberkiiu südamiku kaudu
• Keskkondadesse, mis nõuavad kuumvahetatavaid SFP transiivermooduleid

Peamised spetsifikatsioonid

• Liidese tüüp: SFP (MSA-ga ühilduv)
• Maksimaalne andmeedastuskiirus: 1250 Mbit/s (1,25 Gbps)
• Lainepikkused: TX 1310 nm, RX 1550 nm
• Ulatus: kuni 10 km ühemoodilise fiibri kaudu
• Pistik: LC (üksik)
• Toiteallikas: +3,3 V; max vool 0,3 A
• Standardid: IEEE 802.3z (Gigabit Ethernet), EN 60825-1 (LASER Klass 1)
• RoHS-iga vastavuses, pliivaba
• Kaal: 0,02 kg

Kasutusjuhend

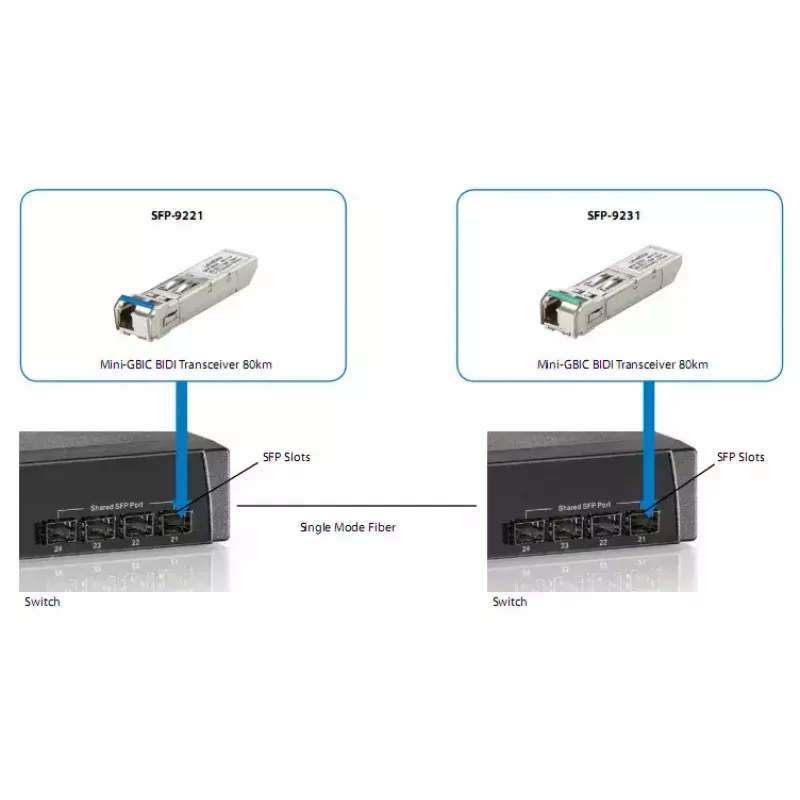

Sisestage SFP-9221 ühilduva lüliti, ruuteri või transiiveri pessa, kui seade on vastavalt hostseadme kasutusjuhendile sisse lülitatud. Ühendage ühemoodiline LC-ühenduskaabel mooduliga. Ühe fiiberkiiu südamiku kaudu kahesuunaliseks tööks paaritage see TX-1310/RX-1550 moodul täiendava SFP-mooduliga, mis edastab 1550 nm ja võtab vastu 1310 nm. Kontrollige hostseadmes ühenduse olekut ja andmeedastuskiiruse läbirääkimist ning järgige tootja juhiseid kuumvahetuse käsitsemisel.

Soovitused

Kasutage SFP-9221 sobitatud BIDI-paaridena (üks TX 1310 / RX 1550 ja üks TX 1550 / RX 1310) ühe fiiberkiiu ühenduste jaoks; kinnitage ühilduvus oma lüliti/müüja püsivaraga ning järgige ESD- ja laserohutusabinõusid mooduli paigaldamisel või hooldamisel.
