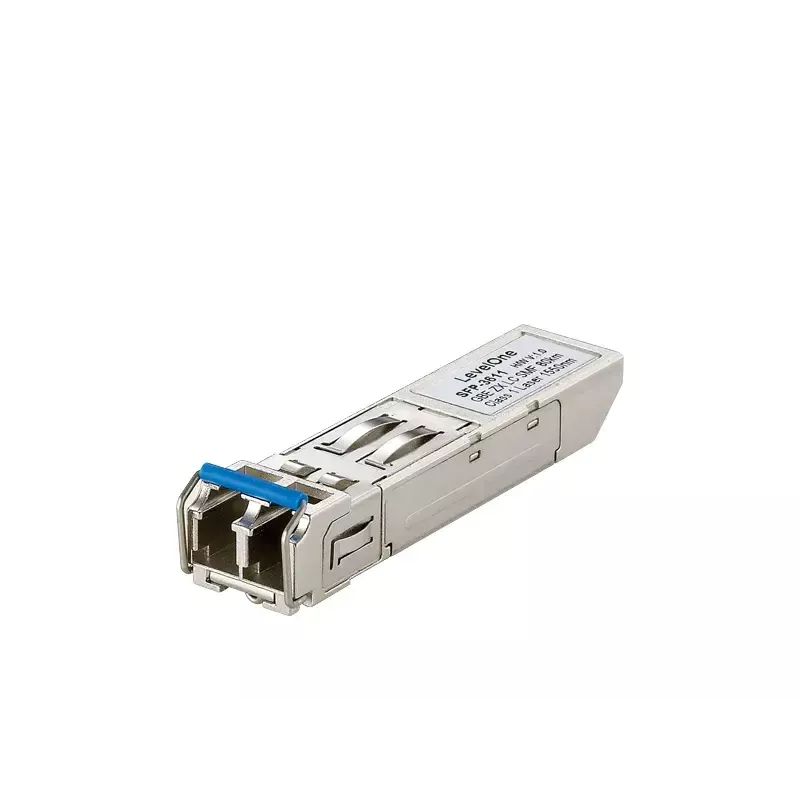

LevelOne 1.25Gbps Single-mode SFP transiiver, 80km, 1550nm

LevelOne SFP-3611 on ühemoodiline SFP transiiver, mis on mõeldud pikkade vahemaadega fiiberühenduste jaoks. See toetab Gigabit Etherneti andmeedastuskiirust kuni 1,25 Gbit/s ühe duplekskiudsooneni kaudu, kasutab 1550 nm DFB laserdioodi valgusallikat ja sobib standardsete SFP-portidega dupleks-LC-pistikuga. Moodul on optimeeritud 9 µm ühemoodilise kiu jaoks ja võib saavutada kuni 80 km pikkuseid ühendusi, töötades ühe +3,3 V toitepingega ja vastates asjakohastele tööstusstandarditele.

Eelised

Transiiver pakub kulutõhusat pikamaaühenduvust koos väikese vormiteguri ühilduvusega, väikese voolutarbega +3,3 V juures ning vastavust IEEE 802.3z ja MSA spetsifikatsioonidele. See kasutab DFB laserit stabiilseks 1550 nm edastuseks, pakub selget vahelduvvooluühendusega diferentsiaalset elektriliidest ning vastab RoHS-i ja EN 60825-1 (laserklass 1) ohutusnõuetele.

Sobib kasutamiseks

• Pikamaa Gigabit Etherneti ühendused kuni 80 km ühemoodilise kiu kaudu
• WAN/linnafiibri ühendused, mis nõuavad 1550 nm edastust
• SFP-portidega võrguseadmed (lülitid, ruuterid, meediakonverterid)

Peamised tehnilised andmed

• Andmeedastuskiirus: 1,25 Gbit/s (NRZ)
• Lainepikkus: 1550 nm (DFB laserdiood)
• Maksimaalne ulatus: kuni 80 km 9 µm ühemoodilisel kiul
• Liides: SFP dupleks-LC-pistikuga
• Toide: üksik +3,3 V
• Standardid: IEEE 802.3z, MSA-ga ühilduv; EN 60825-1 (laserklass 1); RoHS

Kasutamine

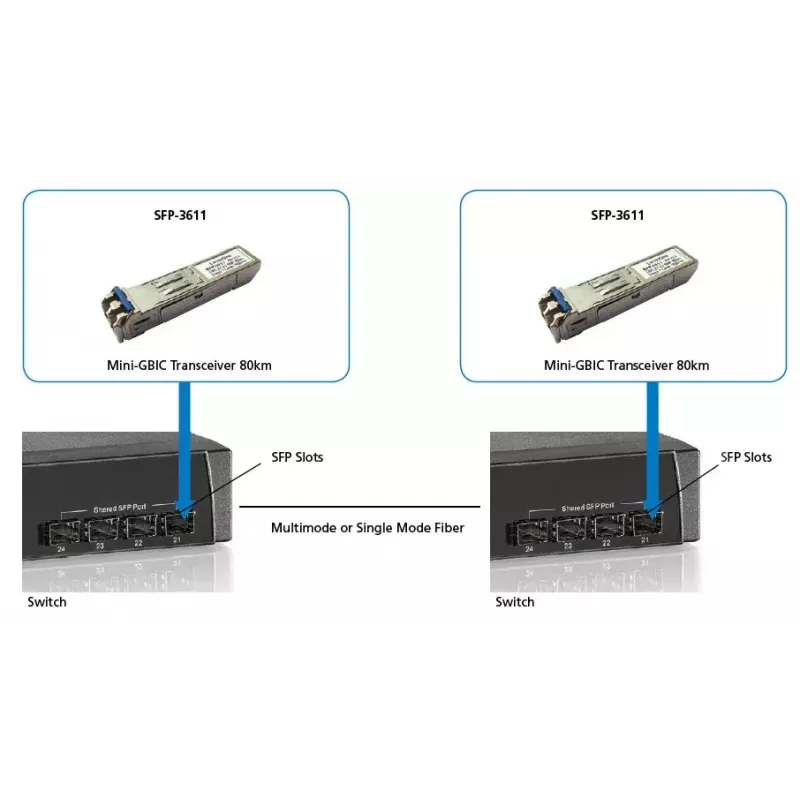

Sisestage SFP-3611 moodul oma võrguseadme ühilduvasse SFP-pessa, kuni see klõpsuga kohale lukustub. Ühendage dupleks-LC ühemoodiline kiukaabel (9 µm) ja veenduge õiges Tx/Rx suunas. Toitege hostseade tavalise toiteallikaga; transiiver ei vaja lisakonfiguratsiooni ega paigaldustarkvara. Jälgige ühenduse olekut hostseadme kaudu, et kinnitada 1,25 Gbit/s andmeside toimimist.

Soovitused

Kasutage 80 km ühenduste jaoks sobivate sumbuvuskarakteristikutega ühemoodilist 9 µm kiudu, kontrollige LC-pistikute puhtust enne ühendamist ning järgige oma seadme müüja juhiseid SFP ühilduvuse ja EN 60825-1 kohaste silmaohutusprotseduuride osas.
