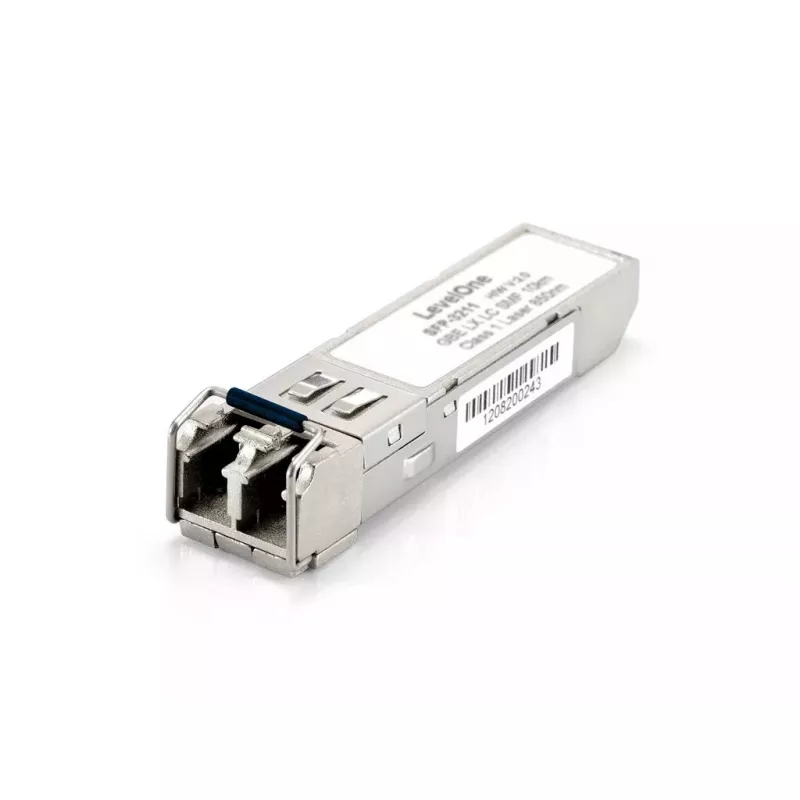

LevelOne 1,25 Gbps ühemoodiline SFP-Transiiver, 20 km, 1310 nm

LevelOne SFP-3211 on ühemoodiline SFP-transiiver, mis on mõeldud Gigabit Etherneti ja ühemoodiliste fiiberlinkide jaoks. See toetab kuni 1,25 Gbps kahesuunalist andmeedastust dupleks-LC-ühendusega ühe 9 µm fiibri kaudu ja kasutab 1310 nm FP-laserdioodi. Moodul vastab IEEE 802.3z ja MSA spetsifikatsioonidele ning vajab ühte +3,3 V toiteallikat.

Eelised

Transiiver pakub kompaktset, MSA-ga ühilduvat SFP-vormitegurit vahelduv-/alalisvoolu diferentsiaalse elektriliidesega ja RoHS pliivaba konstruktsiooniga. See võimaldab plug-and-play kasutamist ilma täiendava tarkvarata ning on konstrueeritud silmadele ohutuks, vastates LASER-klassi 1 (EN60825-1) nõuetele. Seade ühendab standardse Gigabit Etherneti ühilduvuse lihtsate toitenõuetega.

Sobib

• Gigabit Etherneti ühemoodilised fiiberlingid
• Fiiberkanali rakendused, mis ühilduvad määratud andmeedastuskiirustega

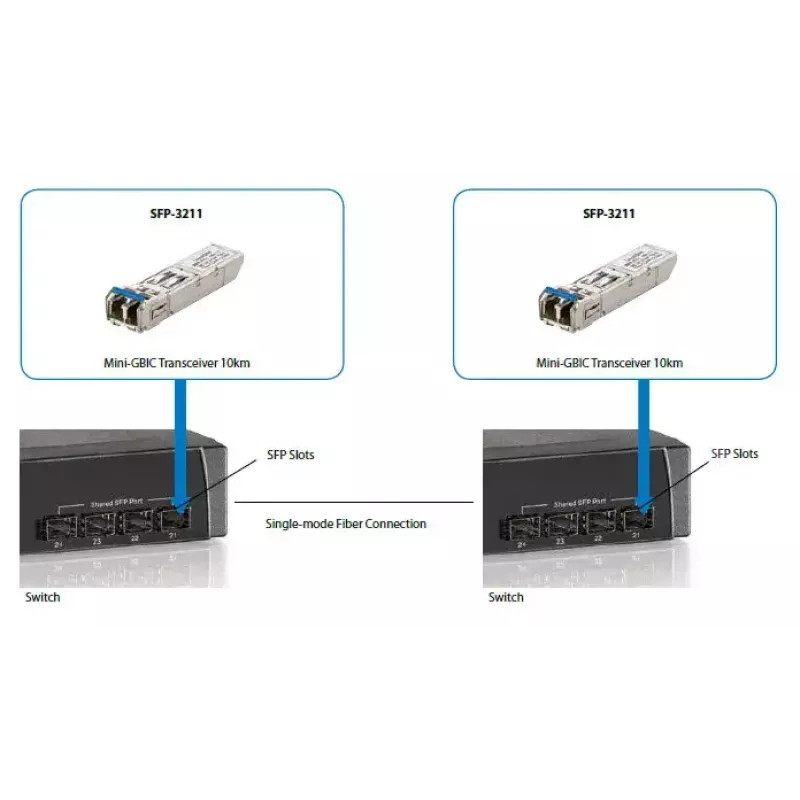

• Võrguseadmed, mis vajavad SFP-pesasid (lülitid, ruuterid, meediumimuundurid)

Peamised spetsifikatsioonid

• Mudel: LevelOne SFP-3211
• Andmeedastuskiirus: 1,25 Gbps (NRZ)
• Lainepikkus: 1310 nm (FP-laserdiood)
• Pistik: Dupleks-LC
• Fiibri tüüp: Ühemoodiline (9 µm)
• Toiteallikas: +3,3 V
• Vormitegur: SFP, MSA-ga ühilduv

Kasutusjuhised

Sisestage SFP-3211 moodul võrguseadme ühilduvasse SFP-pessa, kuni see klõpsatusega paika lukustub. Ühendage mooduliga ühemoodiline dupleks-LC fiiberkaabel (9 µm), veendudes õiges saate-/vastuvõtusuunas. Toite saamiseks kasutage hostseadme SFP-pesa poolt pakutavat standardset +3,3 V; täiendavat seadistustarkvara pole vaja. Kontrollige linki ja andmeedastust hostseadme olekuindikaatorite või võrguhaldustööriistade abil.

Soovitused

Paigaldage ja eemaldage moodul hostseadmega väljalülitatuna, kui seadme dokumentatsioon soovitab kuumpistikukaitset; hoidke fiibripistikud puhtad ja kaitsekorkidega suletuna, kui neid ei kasutata, et säilitada lingi kvaliteet ja silmaohutuse vastavus.
