Lenovo RAID 940-16I RAID-kontroller PCI Express x4 4.0 12 Gbit/s

Abstraktne
ThinkSystem RAID 940 PCIe 4.0 12 Gbps SAS RAID-kontrollerite perekond on suure jõudlusega RAID-on-chip (ROC) adapterid ühenduseks serveri sisemiste draividega. Need adapterid toetavad RAID-tasemeid 0, 1, 10, 5, 50, 6 ja 60 ning sisaldavad ulatuslikku loetelu RAS-i ja haldusfunktsioonidest.
See tootejuhend pakub olulist eelmüügiteavet, et mõista ThinkSystem RAID 940-8i, 16i ja 32i adaptereid ning nende peamisi funktsioone, tehnilisi andmeid ja ühilduvust. See juhend on mõeldud tehnilistele spetsialistidele, müügispetsialistidele, müügiinseneridele, IT-arhitektidele ja teistele IT-spetsialistidele, kes soovivad adapterite kohta rohkem teada saada ja kaaluda nende kasutamist IT-lahendustes.

Sissejuhatus
ThinkSystem RAID 940 PCIe 4.0 12 Gbps SAS RAID-kontrollerite perekond on suure jõudlusega RAID-on-chip (ROC) serveriadapterid ühenduseks serveri sisemiste draividega. Need adapterid toetavad RAID-tasemeid 0, 1, 10, 5, 50, 6 ja 60 ning sisaldavad ulatuslikku loetelu RAS-i ja haldusfunktsioonidest.

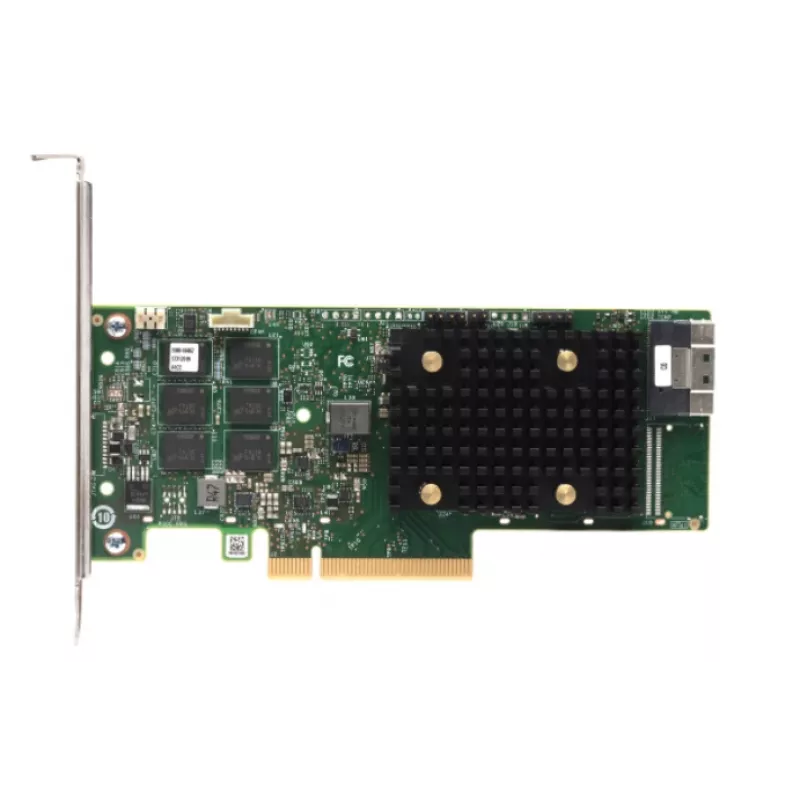

ThinkSystem RAID 940-16i on näidatud järgmisel joonisel.

Kas teadsite?
RAID 940 seeria adapteritel on kõigil PCIe 4.0 hostiliides, mis kahekordistab ribalaiust serveri ja adapteri vahel võrreldes eelmise põlvkonna RAID 930 adapteritega. See parandab salvestussüsteemi üldist jõudlust, toetades kuni 3 miljonit IOPS-i (JBOD-režiim) ja kuni 3 miljonit IOPS-i RAID-is (juhuslikud lugemised).
RAID kiibil põhinevatel kontrolleritel, nagu RAID 940 adapterid, on spetsiaalne protsessor, mis vabastab kõik RAID-funktsioonid serveri protsessori koormusest. Riistvaralise kiirendusega RAID 5 ja 6 operatsioonide jaoks ning kuni 8 GB pühendatud mälu vahemällu salvestamiseks pakuvad 940-8i, 16i ja 32i ülimat jõudlust ThinkSystem serveritele.

Tootenumbrite teave
Järgmine tabel esitab tellimise tootenumbrid adapteritele.
Tabel sisaldab funktsioonikoode RAID 940 adapteritele, mis tuleb tellida koos Tri-Mode funktsiooniga. Tri-Mode võimaldab SAS-, SATA- ja NVMe-draivide ühendamist adapteriga, nagu on kirjeldatud jaotises Funktsioonid.

Lenovo RAID 940-16I. Toetatud salvestusdraivi liidesed: SAS, Serial ATA, Hostiliides: PCI Express x4. RAID-tasemed: 0, 1, 5, 10, 50, 60, Andmeedastuskiirus: 12 Gbit/s, Vormitegur: Low-Profile MD2 PCIe AIC
