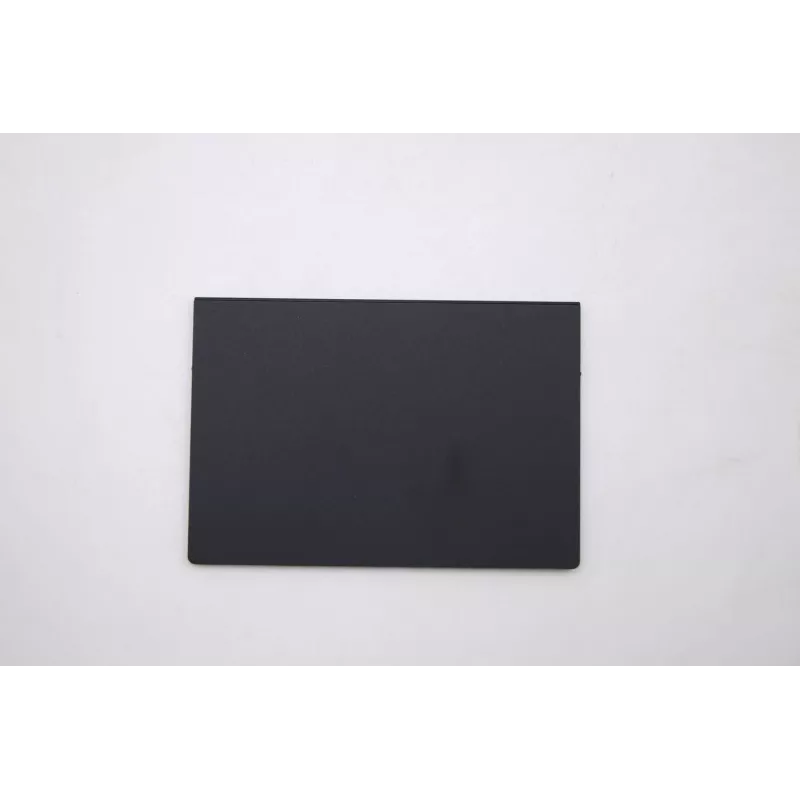

Lenovo Mylar Synaptics PCB 01YU300 — suure puuteplaadi PCB asendus

Lenovo Mylar Synaptics PCB 01YU300 — suure puuteplaadi PCB asendus on otsene elektrooniline asenduskomponent, mis on mõeldud Synaptics-ühilduvate sülearvuti puuteplaadi komplektide jaoks. See suureformaadiline Mylar PCB taastab puuteplaadi tuvastus- ja signaalifunktsioonid, kui originaalne trükkplaat on kahjustatud või ei tööta. Komponent on mõeldud tehnikutele ja kasutajatele, kes teostavad komponentide tasemel remonti ühilduvatel Lenovo seadmetel, ning see tuleb paigaldada olemasolevasse puuteplaadi korpusesse ja pistikuühendusse.

Eelised

See asendus-PCB pakub vormilt sobivat elektrilist asendust originaalsele Synaptics puuteplaadi plaadile, säilitades ühilduva juhtmete paigutuse ja pistiku joonduse, et vahetus oleks lihtsam. Kuna see on Mylar-põhine PCB, on see õhuke ja paindlik, mis aitab säilitada originaalset mehaanilist sobivust puuteplaadi moodulis. Plaat on ette nähtud standardsete Synaptics-signaali käitumiste taasesitamiseks ning kursori liikumise, multi-touch-liigutuste ja klõpsutuvastuse taastamiseks, kui see on integreeritud ühilduva puuteplaadi katte ja lintkaabliga.

Peamised spetsifikatsioonid

• Vormifaktor: suur Mylar painduv PCB, mõeldud Synaptics-ühilduvatele puuteplaadi komplektidele
• Funktsioon: mahtuvuslik puutetuvastus, signaalitöötlus ja pistikuühendus
• Materjal: painduv Mylar substraat trükitud juhtivate radadega
• Ühilduvus: mõeldud paigaldamiseks Lenovo puuteplaadi moodulitesse, mis kasutavad Synaptics elektroonikat (kontrollige enne paigaldamist mehaanilist ja pistiku sobivust)
• Paigaldus: mõeldud asetamiseks olemasolevasse puuteplaadi korpusesse ja ühendamiseks lintkaabli/pistiku kaudu

Kasutamine

Lülitage sülearvuti välja, ühendage aku lahti ja maandage end elektrostaatilise laengu vältimiseks. Demonteerige sülearvuti, et pääseda puuteplaadi komplektile, eemaldage puuteplaadi kate ja eraldage originaalne PCB korpusest ja lintkaablist. Paigaldage asendus-Mylar PCB samas orientatsioonis nagu originaal, kinnitage see puuteplaadi korpusesse ning ühendage uuesti lintkaabel ja kõik maanduspunktid. Pange uuesti kokku puuteplaadi kate ja sülearvuti kere, seejärel lülitage sisse ja kontrollige puuteplaadi funktsionaalsust ja liigutusvastust. Kui seade ei tunne puuteplaati ära, kontrollige uuesti pistiku istuvust ja joondust.

Soovitused

Enne tellimist kinnitage mehaanilised mõõtmed ja pistiku tüüp, et veenduda, et see suur Mylar PCB sobib teie puuteplaadi mooduliga. Kasutage käsitsemisel ESD-kaitset ja järgige tootja hooldusjuhendeid demonteerimiseks ja kokkupanekuks. Kui ühilduvuses ei olda kindel, konsulteerige seadmespetsiifilise remondidokumentatsiooni või kvalifitseeritud tehnikuga.
