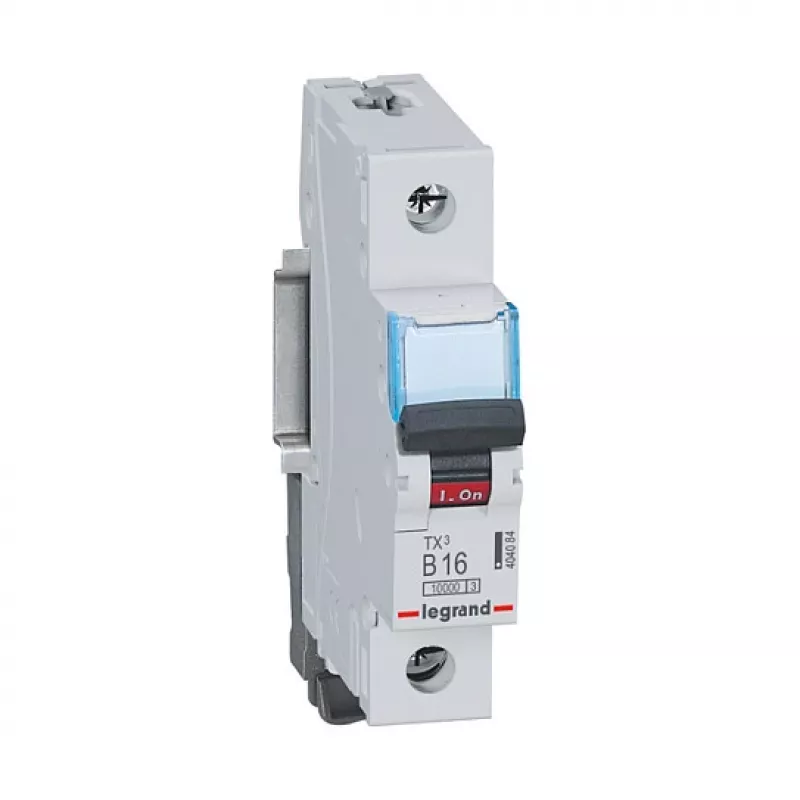

Legrand TX3 MCB B16 1-poolne 10kA 230/400V 1 moodul

Elektriahelate kaitsmine ülekoormuse ja lühise eest on kriitilise tähtsusega igas elu- või ärihoones. Legrand TX3 minikaitselüliti (MCB) B16 1-poolne 10kA 230/400V 1 moodul pakub usaldusväärset kaitset kompaktses 1-mooduli laiuses, muutes selle ideaalseks jaotuskilpide jaoks, kus ruum on piiratud. Nimivooluga 16 A ja B-tüüpi väljalülituskarakteristikuga sobib see suurepäraselt valgustusahelate ja pistikupesade kaitsmiseks mõõdukate sisselülitusvooludega.

Kellele see on mõeldud

See MCB on loodud elektrikutele, kilbivalmistajatele ja hooldusspetsialistidele, kes vajavad töökindlat kaitset elu-, äri- ja kergtööstusrajatistes. See sobib eriti hästi paigaldistesse, mis nõuavad vastavust IEC/EN 60898-1 standarditele ja kus eelistatakse DIN-liistule kinnitamist.

Peamised omadused

• 1-poolne disain 1 mooduli laiusega (17,7 mm) ruumi säästev paigaldus
• B-tüüpi väljalülituskarakteristik: väljalülitus 3–5 korda nimivoolust kiireks reageerimiseks lühistele
• Nimivool 16 A, nimipinge 230/400 V AC, sagedus 50/60 Hz
• Lühise väljalülitusvõime (Icn) 10 kA robustseks kaitseks
• Energiapiiraja klass 3 tagab suurepärase voolu piiramise, vähendades läbilastavat energiat
• Kruviühendused vastuvõtavad jäigad juhtmed 1–25 mm² ja painduvad juhtmed 1–16 mm²
• Kaitseaste korpusel IP40 ja klemmidel IP20 ohutuks tööks
• Laia töötemperatuuri vahemik -25°C kuni +70°C
• Elektriline vastupidavus 10 000 tsüklit pika kasutusea tagamiseks
• Vastab IEC/EN 60898-1 standarditele

Tehnilised andmed

• Bränd: Legrand
• Seeria: TX3
• Mudel: 404084
• Toote tüüp: Minikaitselüliti (MCB)
• Pooluste arv: 1
• Väljalülituskarakteristik: B
• Nimivool: 16 A
• Nimipinge: 230/400 V AC
• Sagedus: 50/60 Hz
• Lühise väljalülitusvõime (Icn): 10 kA
• Energiapiiraja klass: 3
• Kinnitusviis: DIN-liist
• Mooduli laius: 1 moodul (17,7 mm)
• Ühendustüüp: Kruviühendused
• Klemmi mahtuvus (jäik): 1–25 mm²
• Klemmi mahtuvus (painduv): 1–16 mm²
• Kaitseaste (korpus): IP40
• Kaitseaste (klemmid): IP20
• Töötemperatuur: -25°C kuni +70°C
• Standardid: IEC/EN 60898-1
• Elektriline vastupidavus: 10 000 tsüklit

Näpunäited

Paigaldamisel veenduge, et MCB on korralikult DIN-liistul ja klemmid on pingutatud tootja spetsifikatsioonide kohaselt. Suurte sisselülitusvooludega ahelate (nt mootorid, trafod) puhul kaaluge C- või D-tüüpi karakteristikku. Kontrollige alati, et paigalduskoha lühisvool ei ületaks 10 kA.
