Legrand TX3 kaitselüliti Miniatuurne kaitselüliti tüüp C 1

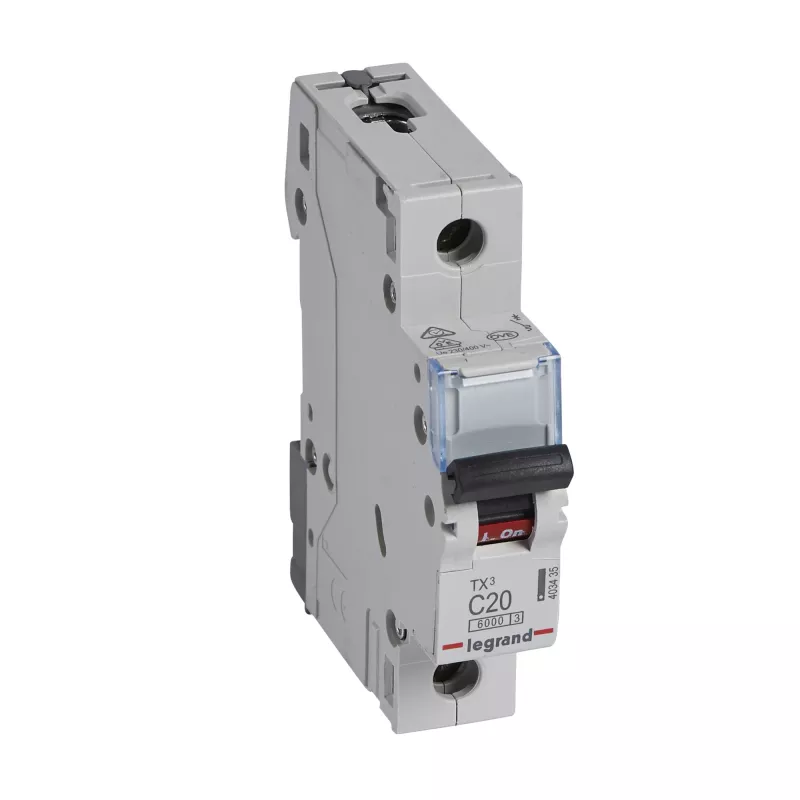

Legrand Tx3 C20A on ühepooluseline miniatuurne kaitselüliti (1M), millel on C-karakteristik, nimivool 20 A ja nimiline katkestusvõime 6 kA. See on ette nähtud liigvoolu- ja lühisekaitseks elamu- ja väikeäri elektripaigaldistes. Seade ühildub standardse DIN-liistu kinnitusega ja pakub kaitset üksikutele ahelatele, nagu valgustus, pistikupesad ja väikeseadmed.

Eelised

Kaitselüliti ühendab kompaktse 1M laiuse C-tüüpi väljalülituskõveraga, mis sobib takistuslikele ja mõõdukalt induktiivsetele koormustele, pakkudes usaldusväärset kaitset tüüpilistele majapidamis- ja kontoriahelatele. Selle 6 kA katkestusvõime vastab levinud paigaldusnõuetele lühise katkestamiseks, samas kui DIN-liistuga ühildumine tagab lihtsa paigalduse ja vahetuse standardsetes jaotuskilpides.

Sobib kasutamiseks

Peamised spetsifikatsioonid

Kasutamine

Paigaldage Legrand Tx3 C20A jaotuskilpi standardsele DIN-liistule, tagades õige orientatsiooni ja kindla mehaanilise kinnituse. Ühendage faasijuht toiteklemmiga ja koormusjuht koormusklemmiga, järgides sobivaid pöördemomendi väärtusi ja kohalikke juhtmestiku eeskirju. Pärast juhtmestamist lülitage kaitselüliti asendisse ON ja kontrollige ahela pidevust ning kaitse õiget toimimist, testides seda koormuseta tingimustes. Regulaarset kontrolli tuleks teostada visuaalselt ja funktsionaalselt vastavalt kohalikele elektriohutusstandarditele.

Soovitused

Sobitage C20A karakteristik eeldatava koormuse tüübi ja käivitusvooludega; mootorite või tugevalt induktiivsete koormuste puhul kontrollige selektiivsust ja vajadusel kaaluge teistsugust väljalülituskõverat. Veenduge, et jaotuskilp ja ülesvoolu kaitse koordinatsioon vastaksid kehtivatele elektrieeskirjadele, ning laske paigaldus- ja hooldustööd teostada kvalifitseeritud elektrikul.
