Legrand TX3 kaitselüliti miniatuurne kaitselüliti tüüp B 3

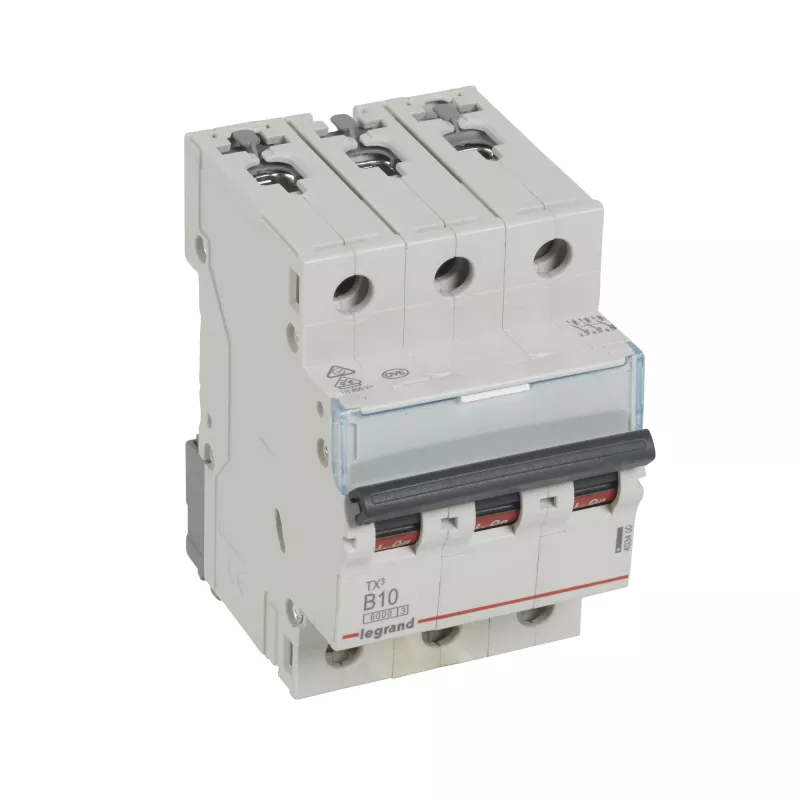

Legrand Tx3 B10A 3-pooluseline miniatuurne kaitselüliti on kolmemooduliline kaitseade, mis on ette nähtud DIN-liistule jaotuskilpides. B-väljalülituskarakteristiku ja 10 A nimivooluga lüliti katkestab rikkevoolud usaldusväärselt ning on mõeldud vooluahelate kaitseks elu- ja väikeärihoonete elektripaigaldistes. Seade pakub kuni 6 kA lühisvoolukatkestusvõimet ja kompaktset kolmemoodulilist laiust ruumisäästlikuks paigutuseks paneelides.

Eelised

Tx3 B10A pakub ühtlast termomagnetilist väljalülituskäitumist, mis sobib üldotstarbelistele vooluahelatele, ühendades ülekoormus- ja lühisekaitse ühes kompaktses seadmes. Selle kolmepooluseline disain tagab kõigi faaside samaaegse lülitamise ja kaitse kolmefaasilistes süsteemides, vähendades faaside tasakaalustamatuse riski rikke kõrvaldamisel. Moodulvormitegur lihtsustab paigaldamist standardsetesse DIN-liistuga kappidesse ja toetab korralikku, ruumisäästlikku jaotuskilbi disaini.

Sobib

Peamised spetsifikatsioonid

Kuidas kasutada

Paigaldage kaitselüliti jaotuskilbis standardsele DIN-liistule, tagades õige faasijärjestuse ja kindlad klemmühendused vastavalt kohalikele elektrieeskirjadele. Pingutage liini- ja koormusjuhtmed tootja soovitatud pöördemomendile ja kontrollige, kas kaitseade on õigesti dimensioneeritud ühendatud vooluahela jaoks. Pärast paigaldamist taastage toide ja testige kaitselüliti toimimist, rakendades koormust ja veendudes, et seade jääb normaaltingimustes suletuks ning rakendub ülekoormuse või lühise korral.

Soovitused

Kinnitage paigaldise eelneva kaitse ja selektiivsuse nõuete ühilduvust ning tagage, et juhtmeristlõiked ja kaablitüübid vastavad 10 A nimivoolule. Kolmefaasiliste vooluahelate puhul veenduge, et samaaegse lahutamise nõuded on täidetud ning kaaluge kooskõlastamist rikkevoolukaitseseadmete või eelnevate kaitselülititega, kui eeskirjad seda nõuavad.
