Legrand TX3 kaitselüliti Miniatuurkaitselüliti Tüüp C 1

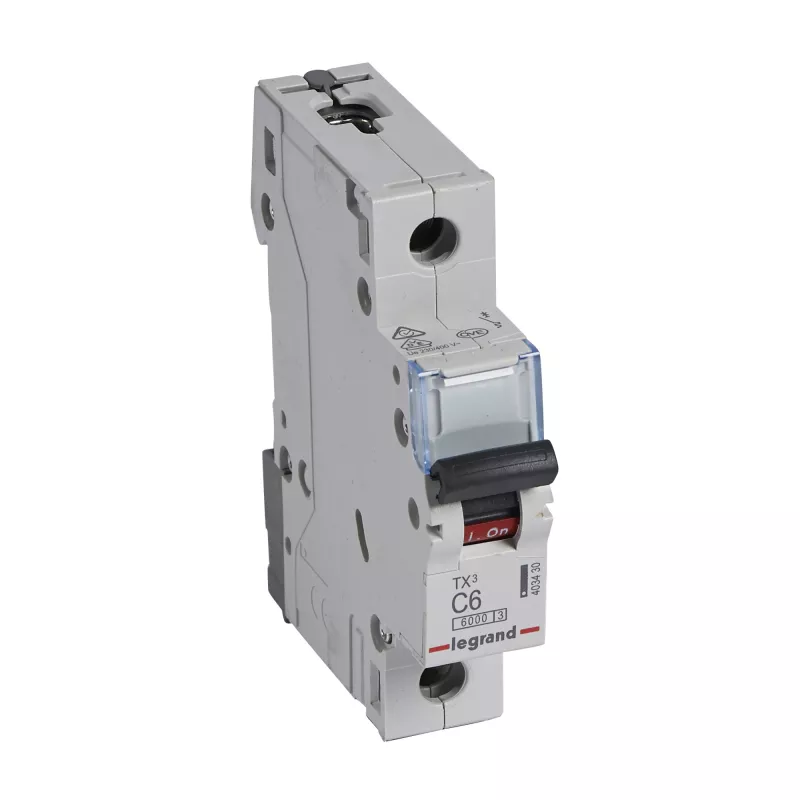

Legrand Tx3 LS C6A 1P 6kA M on ühepooluseline miniatuurkaitselüliti, mis on ette nähtud liigvoolukaitseks elektripaigaldistes. C-tüüpi rakendumiskarakteristiku ja 6 A nimivooluga lüliti tagab selektiivse reageerimise lühisvooludele koos termilise ülekoormuskaitsega haruahelatele. Selle katkestusvõime on 6 kA ja see on mõeldud moodul-DIN-liistule paigaldamiseks jaotus- ja arvestikilpidesse elamu- ja väikeärikasutuses.

Eelised

Seade pakub usaldusväärset rikkevoolude katkestust kuni 6 kA ja stabiilset termokaitset pidevatele koormustele nimivoolu lähedal. Ühepooluseline konfiguratsioon ja kompaktne moodulmõõt võimaldavad ruumisäästlikku paigaldust standardsetesse DIN-liistuga jaotuskilpidesse. C-tüüpi kõver tagab tasakaalu kahjutute sisselülitusvoolude suhtes tundetuse ja tegelike ülekoormuste ja lühiste korral kiire rakendumise vahel. Kaitselüliti on ühilduv tavaliste paigaldustarvikutega ja vastab tüüpilistele ohutus- ja jõudlusnõuetele miniatuurkaitselülititele.

Sobib

Peamised tehnilised andmed

Kasutamine

Paigaldage kaitselüliti ühilduvasse DIN-liistuga jaotuskilpi, järgides kohalikke elektrieeskirju ja kilbitootja juhiseid. Veenduge, et toite- ja koormusjuhtmed on õigesti ühendatud liini- ja koormusklemmidega ja pingutatud soovitatud pöördemomendiga. Kontrollige, et kaitselüliti nimivool ja C-tüüpi karakteristik vastavad ahela nõuetele, seejärel lülitage seade asendisse ON. Testige paigaldust perioodiliselt, lülitades kaitselüliti asendisse OFF ja tagasi ON, ning kontrollige ülekuumenemise, korrosiooni või lõdva ühenduse märke.

Soovitused

Valige see C6A kaitselüliti, kui 6 amprine nimivool C-kõvera käitumisega on sobiv; vältige selle kasutamist ahelates, mis nõuavad teistsuguseid ajavoolu karakteristikuid või suuremat katkestusvõimet. Ohutuse tagamiseks laske kvalifitseeritud elektrikul teostada paigaldus ja kõik muudatused jaotuskilbis.
