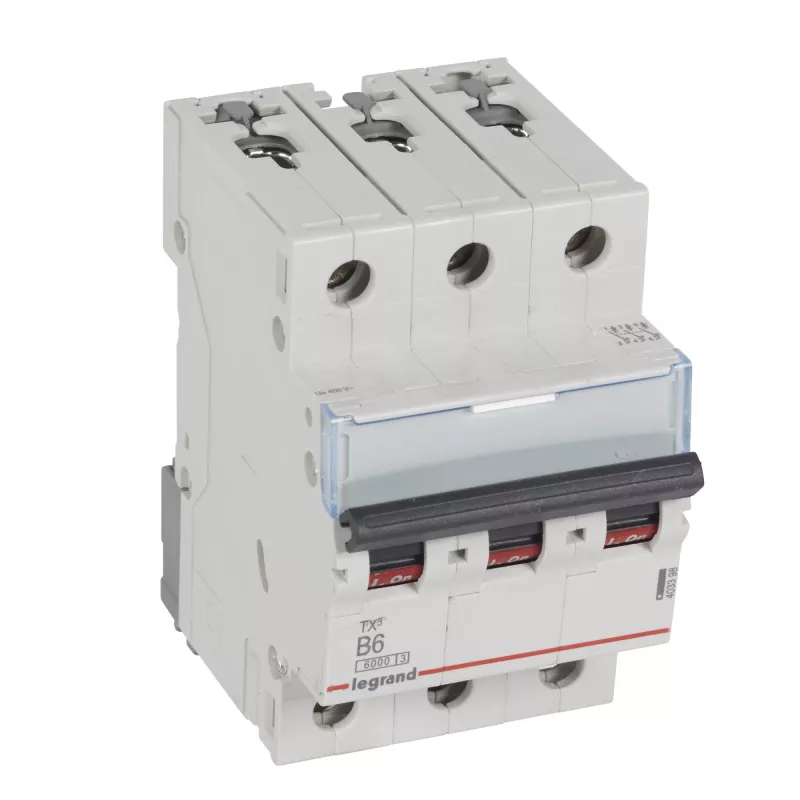

Legrand TX3 kaitselüliti miniatuurkaitselüliti tüüp B 3

Legrand Tx3 3-pooluseline kaitselüliti B6A tagab termilis-magnetilise kaitse kolmefaasilistele elektripaigaldistele. Mõeldud paigaldamiseks modulaarsetesse jaotuskilpidesse, katkestab see kompaktne seade rikkevoolud ja piirab ülekoormusi kuni määratud katkestusvõimeni. B-karakteristikuga kõver pakub kiiret lahutamist lühise korral, säilitades samas taluvuse mootorite ja trafode ajutiste käivitusvoolude suhtes, muutes selle sobivaks segaelamute ja väikeäride elektriahelate jaoks.

Eelised

Seade ühendab termilise ja magnetilise rakendumise ühes kompaktses moodulis, tagades usaldusväärse ülekoormus- ja lühisekaitse. Selle kolmepooluseline disain võimaldab kõigi faaside samaaegset lahutamist, et säilitada süsteemi ohutus. Kompaktne vormitegur ja DIN-liistule sobivus lihtsustavad paigaldamist ja säästavad ruumi jaotuskilpides. Määratud katkestusvõime tagab kodumajapidamiste ja väikeärisüsteemide tüüpiliste rikkevoolude turvalise katkestamise.

Sobib

Peamised tehnilised andmed

Kasutamine

Paigaldage kaitselüliti jaotuskilbi sees standardsele DIN-liistule, tagades faaside ja nulljuhtme õige ühenduse vastavalt kohalikele elektrieeskirjadele. Ühendage toite- ja koormusjuhid sobivatesse klemmidesse ja pingutage klemmid tootja soovitatud pöördemomendini. Pärast paigaldamist lülitage seade asendisse ON ning kontrollige töökorrasolekut, kontrollides ahela järjepidevust ja tehes vajalikud kasutuselevõtukatsed. Ohutuse tagamiseks isoleerige toiteallikas enne paigaldamist või hooldust ning järgige kehtivaid eeskirju.

Soovitused

Kasutage seda kaitselülitit seal, kus B-kõvera termilis-magnetiline karakteristik on sobiv – tüüpiline üldotstarbelistele ahelatele ja mõõdukate käivitusvooludega ahelatele. Veenduge, et nimivool ja katkestusvõime sobiksid paigaldise eeldatava lühisvooluga, ning kooskõlastage vajaduse korral eelnevate ja järgnevate kaitseseadmetega selektiivse rakendumise tagamiseks.
