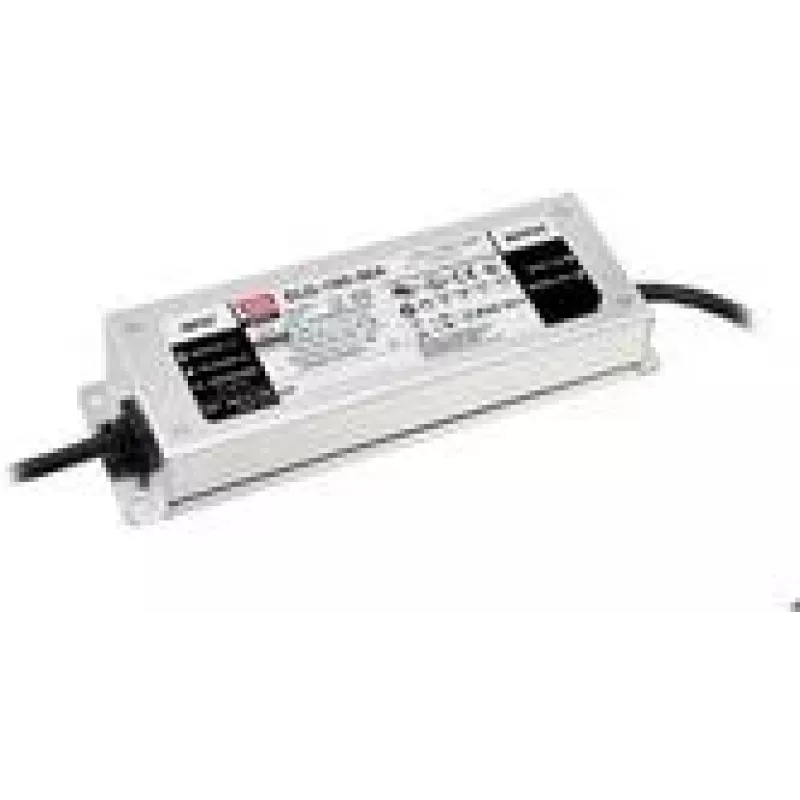

LED-toiteplokk mean well ELG-100-48-3Y, üksikväljund 48V 2A, 100W, PFC

Mean Well ELG-100-48-3Y on ühe väljundiga LED-toiteplokk, mis annab reguleeritud 48 V alalispinge kuni 2 A vooluga ja koguvõimsusega 100 W. See mudel on projekteeritud LED-valgustuspaigaldiste jaoks ja sisaldab võimsusteguri korrektsiooni (PFC), et parandada sisendefektiivsust ja vähendada harmoonilisi moonutusi. Kompaktne, ventileeritud korpus ja kaitsemehhanismid muudavad seadme sobivaks siseruumidesse või kaitstud välistingimustesse, kus on vaja stabiilset 48 V püsipingeallikat.

Eelised

Toiteplokk pakub stabiilset 48 V püsipinge väljundit koos lühise- ja ülekoormuskaitsega, mis kaitseb ühendatud LED-koormusi. Sisseehitatud võimsusteguri korrektsioon parandab vahelduvvoolu-alalisvoolu muundamise efektiivsust ja vähendab reaktiivvõimsuse tarbimist. Korpuse disain tagab ventilatsiooni ning kaitse tolmu ja veepritsmete eest, kui see on paigaldatud sobivasse kohta, samas aitab soojusjuhtimine säilitada töökindlat jõudlust muutuvates koormustingimustes.

Sobib

• 48 V püsipingeallikat vajavad LED-ribade ja -moodulite paigaldised
• Sise- või varjatud arhitektuuri- ja kaubandusvalgustuse rakendused
• Reklaam- ja displeivalgustus, kus on vaja stabiilset väljundit ja kaitsefunktsioone
• Valgustuse ümberehitusprojektid ja tsentraliseeritud 48 V valgustussüsteemid

Peamised tehnilised andmed

• Väljundpinge: 48 V alalispinge, püsipinge
• Väljundvool: kuni 2 A
• Nimiväljundvõimsus: 100 W
• Sisend: vahelduvvooluvõrk koos võimsusteguri korrektsiooniga (PFC)
• Kaitsed: lühisekaitse, ülekoormuskaitse, ülepingekaitse, ülekuumenemiskaitse
• Korpus: ventileeritud korpus, sobib sise- või kaitstud välistingimustes kasutamiseks
• Töökeskkond: projekteeritud tüüpiliste sise- või varjatud välistingimuste valgustuspaigaldiste jaoks

Kasutamine

Paigaldage toiteplokk kohta, mis vastab kaitstud välistingimuste või sisetingimuste keskkonnakaitse juhistele, tagades piisava ventilatsiooni ja ruumi korpuse ümber. Ühendage vahelduvvoolu sisend vastavalt kohalikele elektrieeskirjadele ja tagage õige maandus. Ühendage 48 V alalispinge väljund LED-koormusega, järgides õiget polaarsust. Veenduge, et LED-koormuse koguvõimsus ei ületa 100 W ja et juhtmestik ning pistikud on mõeldud väljundvoolu jaoks. Pärast ühendamist lülitage toide sisse ja kontrollige, kas väljundpinge on stabiilne ja seadme olekuindikaatorid näitavad normaalset tööd.

Soovitused

Kasutage sobiva ristlõikega kaableid ja kindlaid ühendusi, et minimeerida pingelangust 2 A väljundi korral. Vältige seadme paigaldamist täielikult avatud välistingimustesse ilma täiendava kaitsekestata. Pikkade LED-liinide puhul arvutage pingelang ja kaaluge lühemaid liine või jämedamaid juhtmeid. Järgige paigaldamisel ja hooldamisel tootja ohutusjuhiseid ning kohalikke elektrinõudeid.
