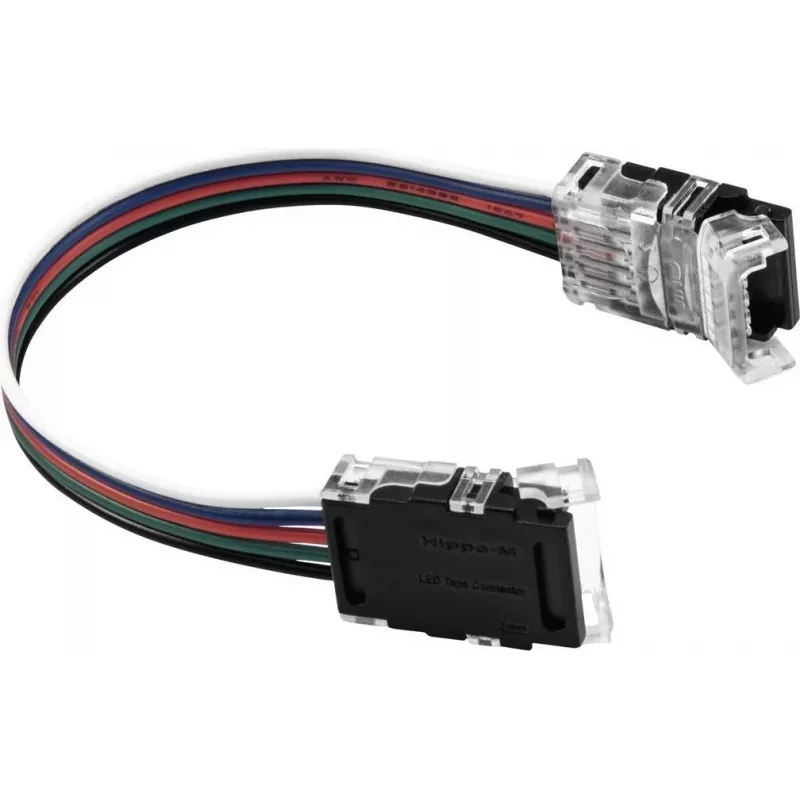

LED riba pistik EUROLITE 50530075 12 mm ribadele, 5 kontaktiga

EUROLITE 50530075 inline LED riba pistik on mõeldud 12 mm LED ribadele 5 kontaktiga konfiguratsiooniga, võimaldades jootevabasid ühendusi RGBW või muud tüüpi 5 juhtmega LED ribadele. See pistik loob kombineeritud elektri- ja mehaanilise ühenduse, et lihtsustada remonti, pikendusi ja uusi paigaldusi, säilitades samal ajal usaldusväärse toite- ja signaaliedastuse ühendatud ribaosade vahel.

Eelised

See inline pistik pakub tööriistavaba, jootevaba ühendusmeetodit, mis vähendab paigaldusaega ja vähendab monteerimisvigade riski. Selle viis kontakti on kohandatud 12 mm, viie juhtmega LED ribadele, et tagada stabiilsed kontaktid nii toite- kui ka andmeliinide jaoks. Kompaktne inline disain hoiab ühendatud ribad joondatud ja toestatud, aidates säilitada signaali terviklikkust ja vähendada pinget ühenduspunktide juures paigaldamise või hoolduse ajal.

Sobib

Peamised tehnilised andmed

Kuidas kasutada

Valmistage LED riba otsad ette, lõigates need sirgelt mööda märgitud lõikejoont ja veendudes, et vaskkontaktpadjad on puhtad ja nähtavad. Avage pistiku korpus, sisestage iga riba ots nii, et riba vaskpadjad ühtivad vastava viie kontaktiga, seejärel sulgege korpus, kuni see klõpsab või kinnitub kindlalt paigale. Pärast pistiku kinnitamist testige riba jada sobiva kontrolleri ja toiteallikaga, et kontrollida õigeid värvikanaleid ja järjepidevust enne lõplikku paigaldamist.

Soovitused

Kasutage pistikut ainult ühilduvate 12 mm, 5 juhtmega LED ribadega ning oma toiteallika ja kontrolleri pinge- ja voolupiirides. Vältige pistiku kasutamist avatud välistingimustes, kui ei rakendata täiendavat tihendamist ja kaitset. Pikkade jadade või suure vooluga rakenduste korral kontrollige kontaktide terviklikkust ja kaaluge täiendavate toitepunktide kasutamist, et säilitada ühtlane heledus ja värvide täpsus.
