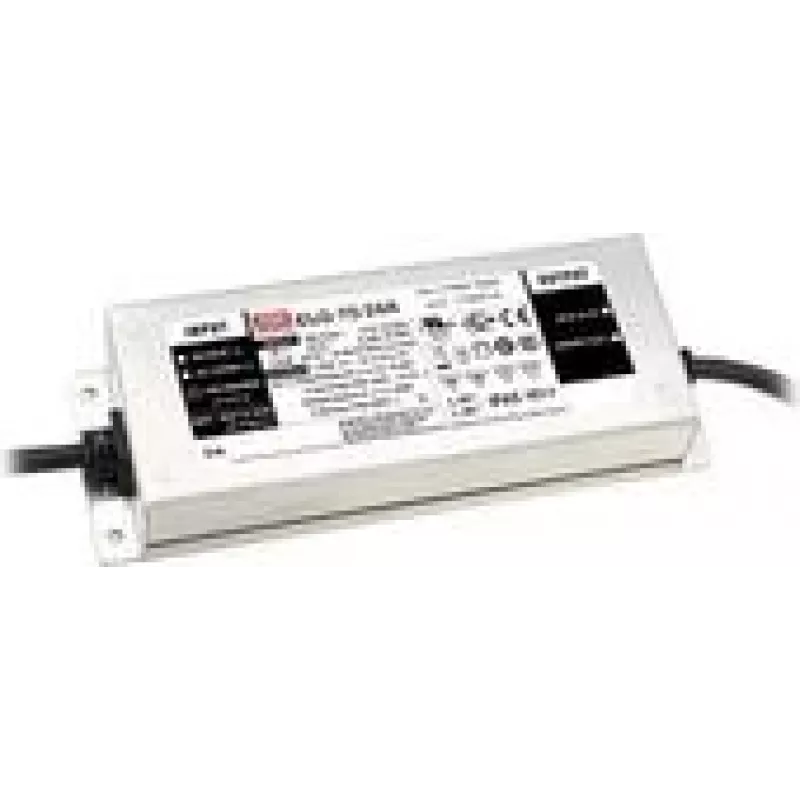

LED draiver MEAN WELL ELG-75-48DA-3Y 75W IP20 100-305V 48V

MEAN WELL ELG-75-48DA-3Y on vahelduvvoolu-alalisvoolu ühe väljundiga LED-draiver, mis tagab 75 W väljundvõimsuse konstantse voolu ja konstantse pinge (CC+CV) topoloogiaga. See talub laia vahelduvvoolu sisendvahemikku 100–305 V ja annab stabiilse 48 V alalisvoolu väljundi kuni 1,6 A. Seade sisaldab võimsusteguri korrektsiooni (PFC) ja DALI-hämarduse juhtimise ühilduvust ning sellel on kaabli väljund ühenduseks. Toote kaitseaste on IP20 siseruumides kasutamiseks ja selle kompaktsed mõõtmed on 63 mm × 180 mm × 35,5 mm.

Eelised

ELG-75-48DA-3Y ühendab CC+CV reguleerimise ja PFC, et säilitada LED-i stabiilne toimivus ja vähendada võrguhäireid. DALI-hämarduse tugi võimaldab digitaalset heleduse reguleerimist ja süsteemiintegratsiooni. Selle kompaktne suurus ja kaabli väljund lihtsustavad paigaldamist siseruumide valgustitesse ja valgustusseadmetesse.

Sobib (ülesanded / kasutusjuhud)

• Siseruumide LED-valgustid ja ribavalgustid, mis nõuavad 48 V alalisvoolu
• Valgustussüsteemid, mis vajavad DALI-hämarduse integratsiooni
• Kaubandus- või arhitektuursed paigaldised, kus on vaja kompaktset 75 W draiverit

Peamised tehnilised andmed

• Väljundvõimsus: 75 W
• Väljundpinge: 48 V alalisvool
• Väljundvool: kuni 1,6 A
• Sisendpinge vahemik: 100–305 V vahelduvvool
• Hämardamine: DALI-juhtimisega ühilduv
• Topoloogia: CC+CV koos PFC-ga
• Kaitseaste: IP20 (sisetingimustes)
• Mõõtmed: 63 mm (L) × 180 mm (S) × 35,5 mm (K)
• Kaabli väljund ühendusteks

Kuidas kasutada

Paigaldage ELG-75-48DA-3Y sobivasse siseruumide valgustisse või korpusesse, tagades piisava ventilatsiooni ja järgides kohalikke juhtmestiku eeskirju. Ühendage kolmejuhtmeline vahelduvvoolu sisend elektrivõrku määratud 100–305 V vahemikus. Kasutage kaabli väljundit 48 V alalisvoolu väljundi ühendamiseks LED-koormusega, järgides õiget polaarsust. Integreerige DALI-juhtimisjuhtmestik vastavalt valgustuse juhtimissüsteemi dokumentatsioonile, et võimaldada hämardusfunktsioone.

Soovitused

Paigaldage draiver eemale otsestest soojusallikatest ja niiskusest. Ärge ületage määratud väljundvoolu 1,6 A ega nimivõimsust 75 W. Veenduge, et DALI-juhtmestiku ja elektrivõrgu ühendused teostab kvalifitseeritud personal.
