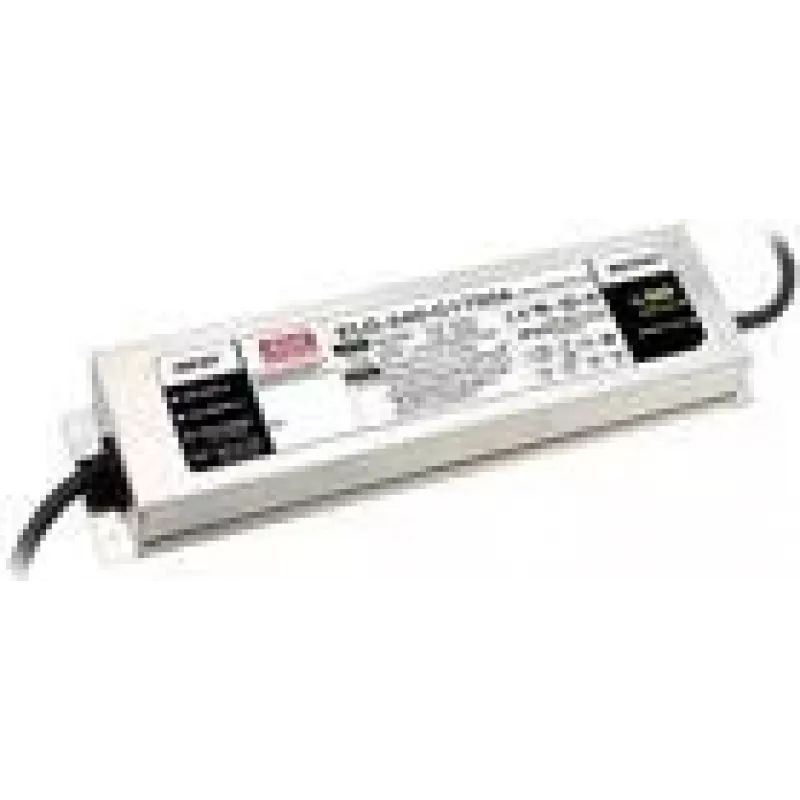

LED draiver MEAN WELL ELG-240-48-3Y 240W IP20 100-305V 5A 48V

MEAN WELL ELG-240-48-3Y on ühe väljundiga LED-draiver, mis annab kuni 240 W fikseeritud püsivoolu väljundiga 5 A 48 V alalispingel. Mõeldud sisetingimustes valgustuspaigaldisteks, see aktsepteerib vahelduvvoolu sisendpinge vahemikku 100–305 VAC ja sisaldab võimsusteguri korrektsiooni (PFC). Seade on IP20 korpusega ja kolmejuhtmelise vahelduvvoolu sisendiga, kaabel-tüüpi alalisvoolu väljundiga LED-koormuste ühendamiseks. Kompaktsed mõõtmed (71 mm × 244 mm × 37,5 mm) hõlbustavad integreerimist valgustitesse ja juhtkappidesse.

Eelised

ELG-240-48-3Y pakub stabiilset 48 V alalispinge väljundit fikseeritud 5 A vooluga, toetades püsipinge ja püsivoolu (CV+CC) tööd, mis sobib paljudele LED-rakendustele. Lai sisendvahemik (100–305 VAC) võimaldab kasutada erinevates võrgupingetes, samal ajal kui sisseehitatud PFC parandab toitekvaliteeti. Kompaktne vormitegur ja kaabelväljund lihtsustavad paigaldamist sisevalgustussüsteemidesse.

Sobib

• LED-lampide ja -paneelide siseruumides
• Äri- ja jaemüügivalgustus
• Arhitektuurne aktsentvalgustus
• Ümberehitatavad LED-paigaldised, mis nõuavad 48 V alalispinge toidet

Peamised spetsifikatsioonid

• Bränd: mean well
• Mudel: ELG-240-48-3Y
• Väljund: 48 V alalispinge, 5 A (fikseeritud püsivoolu väljund)
• Väljundvõimsus: 240 W
• Sisendpinge: 100–305 VAC
• Sisend: 3-juhtmeline vahelduvvool
• PFC: Jah
• Sisenemiskaitse: IP20 (sisetingimustes kasutamine)
• Mõõtmed (L×S×K): 71 × 244 × 37,5 mm
• Väljundühendus: kaabel

Kuidas kasutada

Paigaldage ELG-240-48-3Y kuiva siseruumi kohta ja kinnitage see vastavalt valgusti või kapi nõuetele. Ühendage kolmejuhtmeline vahelduvvoolu toiteahel määratud 100–305 VAC vahemikus sisendklemmidega, jälgige õiget polaarsust ja maandust. Ühendage alalisvoolu kaabelväljund LED-massiiviga, mis on ette nähtud 48 V alalispingele, ning veenduge, et koormusvool ei ületaks 5 A. Lülitage toide sisse ja kontrollige stabiilset väljundpinget ning õiget LED-i toimimist.

Soovitused

Paigaldage draiver hästi ventileeritavasse siseruumi keskkonda niiskusest eemal. Veenduge, et LED-koormus vastab 48 V alalispinge / 5 A väljundväärtusele, ning järgige kolmejuhtmelise vahelduvvoolu sisendi ja kaitsejuhi ühendamisel kohalikke elektripaigaldusnõudeid.
