Lauapesa tarvik Kindermann 7448000030

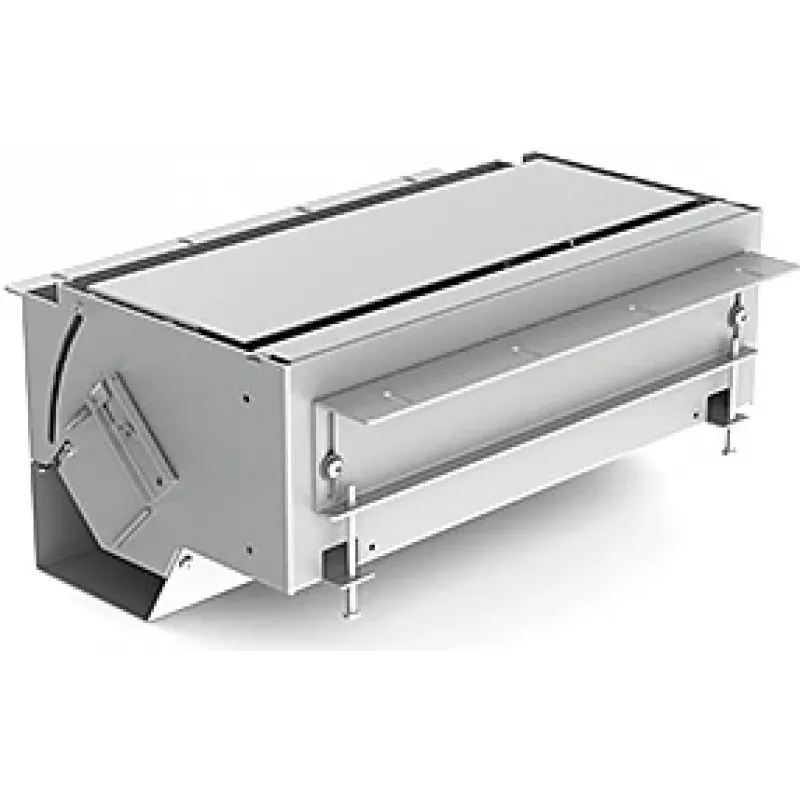

Kindermann CablePort flex 4 adapterplaadile (mudel 7448000030) on alumiiniumist lauapesa tarvik, mis on mõeldud raamita paigalduseks tööpindadele või individuaalsetele pindadele. Seade on anodeeritud alumiiniumkaanega, liikuva kaabliklapiga, mis võimaldab kaabli väljumist suletud kaanega, märgistusvälja ja ruumika sisemise sektsiooniga, mis sobib kaablitele ja välistele toiteallikatele. See on ette nähtud 15–40 mm paksustele laudadele ja vajab ristkülikukujulist väljalõiget mõõtmetega 244 x 193 mm; paigaldussügavus on u 160 mm. Individuaalne paigalduspind ei kuulu komplekti ja selle peaks paigaldama kvalifitseeritud personal.

Eelised

Anodeeritud kaanega alumiiniumkonstruktsioon tagab vastupidava ja vähest hooldust vajava viimistluse. Liikuv klapp võimaldab kaablistiku suunamist ka suletud kaanega ning suur sisemaht mahutab hulga kaableid ja arvuti toiteplokke. Siseosad on pulbervärvitud RAL 9006 hõbedaseks, tagades ühtlase välimuse ja korrosioonikindluse. Toodet tarnitakse ühe üksusena ja see sobib standardsete adapterplaatidega modulaarse ühenduvuse jaoks.

Sobib

Peamised spetsifikatsioonid

Kasutusjuhend

Valmista ette sobiv töö- või individuaalpind ja tee ristkülikukujuline väljalõige mõõtmetega 244 x 193 mm. Veendu, et pinna paksus on 15 kuni 40 mm ja et paigaldussügavus u 160 mm on laua all saadaval. Aseta CablePort flex väljalõikesse nii, et raam jääb pinnaga tasa raamita välimuse saavutamiseks. Ühenda vajalikud voolu-, side- ja AV-moodulid adapterplaatidesse (vali sobivad moodulipaneelide seeriad 7448 000 1xx) ja suuna kaablid läbi liikuva klapi. Kinnita ja märgista moodulid vastavalt vajadusele. Individuaalse pinna lõplik paigaldus peaks toimuma kvalifitseeritud personali poolt.

Soovitused

Individuaalne paigalduspind ja elektrilised või nõrkvooluühendused peaks projekteerima ja paigaldama kvalifitseeritud personal vastavalt kohalikele eeskirjadele. Vali soovitud ühendusliikidele vastavad ühilduvad adaptermoodulid seeriast 7448 000 1xx ja kontrolli enne paigaldamist saadaolevat sügavust.
