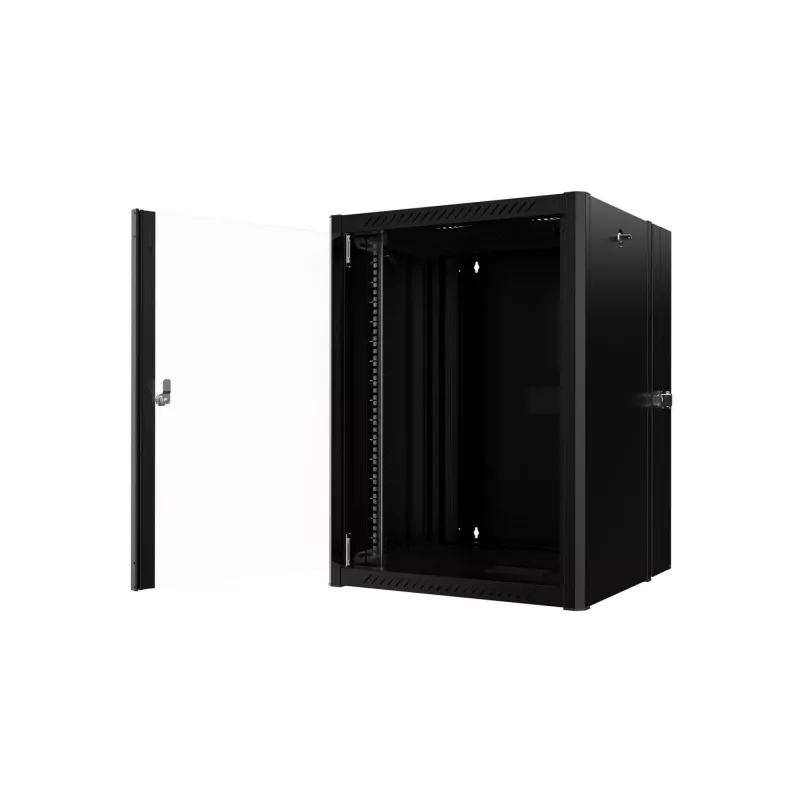

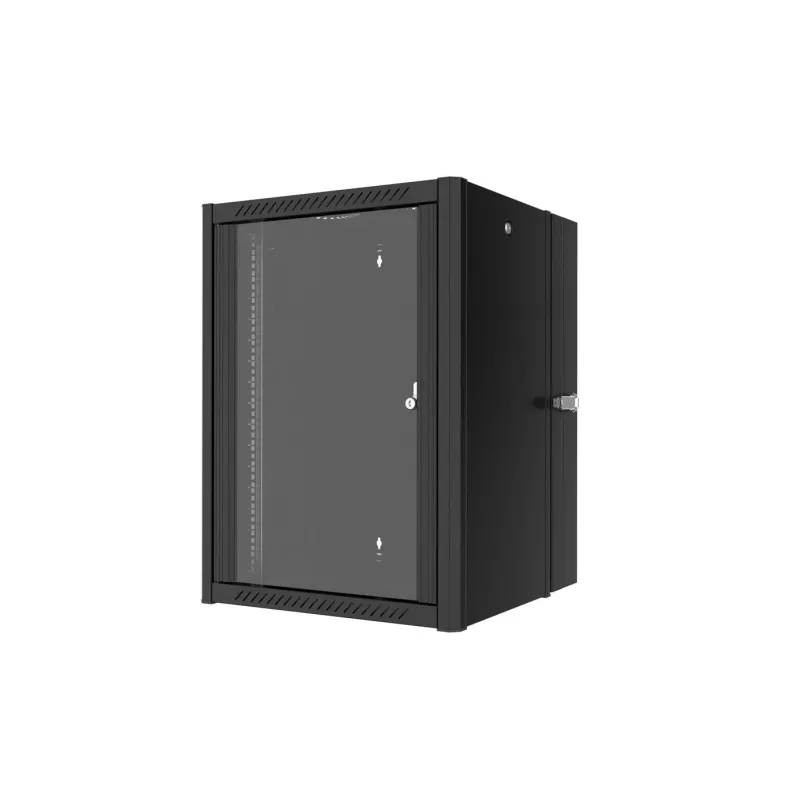

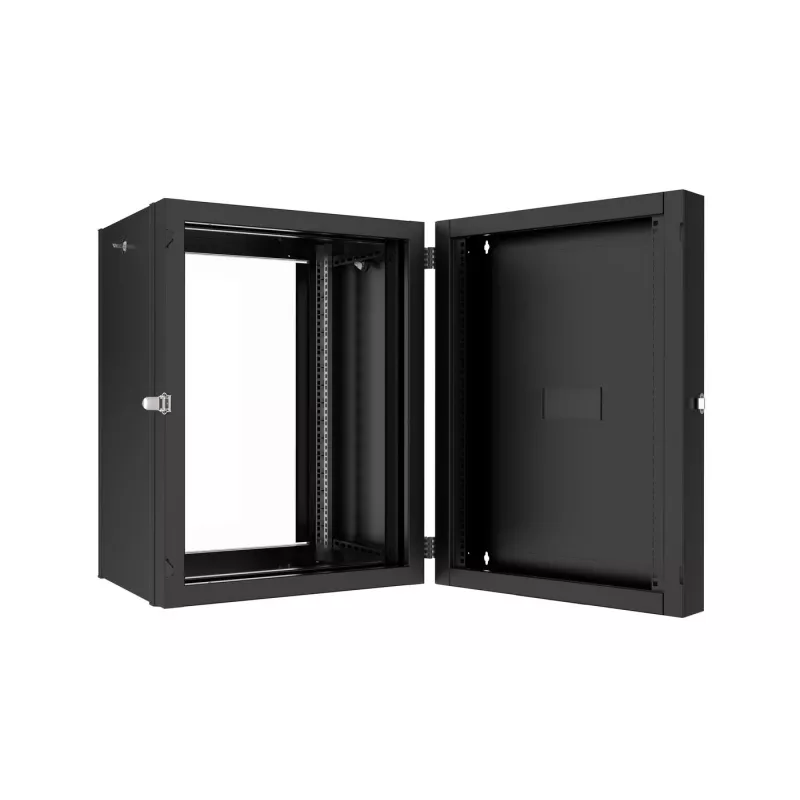

Lanview RWP16U45BL-D seinakapp 16U seinale paigaldatav kapp must

Lanview RWP16U45BL-D on 16U seinale paigaldatav võrgukapp IP20 kaitsega, mis on loodud 19" seadmete korraldamiseks ja kaitsmiseks piiratud ruumides. Kapi mõõtmed on 600 x 600 x 817 mm (LxSxK) ning see sisaldab topelt seinakinnituse sektsiooni mõõtmetega 600 x 150 x 809 mm täiendavate 19" ühilduvate moodulite jaoks. Karastatud 4 mm antistaatilisest klaasist uks ekstrudeeritud alumiiniumraamiga tagab läbipaistvuse ja mehaanilise vastupidavuse, samas kui värvilised küljeribad lisavad eristuvat välimust. Kapp tarnitakse kahes osas: RWP12U45BL ja RWMD12UBL.

Eelised

Kapp võimaldab paigaldada patch-paneele, kaablikorraldajaid ja muid 19" seadmeid ning sellel on reguleeritavad seadmete paigaldussiinid, et positsioneerida seadmeid õigele sügavusele kuni ligikaudu 70 mm sügavuselt topelt seinakinnituse sektsioonis. Mitu kaabli sisenemispunkti (ülemine, alumine ja tagumine uks) ning liigutatav kummeeritud servaga kaabli sisenemismoodul libiseva tihendusega (0–50 mm) kaitsevad tolmu sissetungi eest ja kinnitavad sissetulevad kaablid. Eemaldatavad külgpaneelid võimaldavad juurdepääsu eest ja külgedelt seinale paigaldatud asendis ning kõigist külgedest, kui see on vabalt seisev. Ülemised ventilatsiooniavad võimaldavad paigaldada valikulise 2-ventilaatori mooduli aktiivseks jahutuseks või passiivse õhuvoolu korral, kui ventilaatorit pole paigaldatud.

Sobib

• 19" võrgukommutaatorite, patch-paneelide ja ruuterite paigaldamiseks
• Kaablikorraldajate ja struktureeritud kaabelduse korraldamiseks väikestes tehnilistes ruumides
• Seinale paigaldamiseks kontorites, serveriruumides või sidekappides

Peamised tehnilised andmed

• Kapi maht: 16U
• Kaitseaste: IP20
• Välismõõtmed (LxSxK): 600 x 600 x 817 mm
• Topelt seinakinnituse sektsioon (LxSxK): 600 x 150 x 809 mm
• Uks: 4 mm karastatud antistaatiline klaas ekstrudeeritud alumiiniumraamiga
• Kaal: 48 kg
• Värv: Must

Kasutusjuhend

Paigaldage kapp kindlalt kandvale seinale, kasutades seinamaterjalile sobivaid kinnitusvahendeid. Paigaldage või reguleerige kaasasolevaid seadmete paigaldussiine vastavalt oma 19" seadmete sügavusele, seejärel paigaldage seadmed vastavalt tavalistele 19" paigaldustavadele. Juhtige kaablid läbi ülemiste, alumiste või tagumiste sisenemisavade ning kasutage liigutatavat kummeeritud servaga sisenemismoodulit kaablikimpude tihendamiseks ja kokkusurumiseks. Vajadusel kinnitage valikuline 2-ventilaatori moodul ülemise šassii ava külge, et võimaldada aktiivset jahutust; vastasel juhul toetuge passiivsele ventilatsioonile ülemiste avade kaudu.

Soovitused

Paigaldage seadmeid, mis vastavad 19" paigaldusstandarditele ja ei ületa toetatud sügavust topelt seinakinnituse sektsioonis. Kasutage seinaankruid, mis sobivad kapi kaalule (48 kg pluss seadmed), ning hoidke ventilatsiooniavad puhtad piisava õhuvoolu tagamiseks; paigaldage valikuline ventilaatorimoodul, kui seadmed toodavad märkimisväärselt soojust.
